Chapter 19. Fibonacci Heaps

개요

Fibonacci heap은 mergeable heap 연산을 지원하면서, 여러 핵심 연산을 amortized constant time으로 처리하도록 설계된 priority queue 자료구조다. 특히 INSERT, UNION, DECREASE-KEY가 $\Theta(1)$ amortized time이고, EXTRACT-MIN, DELETE는 $O(\lg n)$ amortized time이다.

이 장의 핵심은 “매번 heap 구조를 즉시 깔끔하게 정리하지 않고, 비싼 정리는 나중에 몰아서 하되 potential method로 총비용을 통제한다”는 아이디어다. Fibonacci heap은 root list에 여러 min-heap-ordered trees를 느슨하게 유지하다가 EXTRACT-MIN에서 consolidation을 수행하고, DECREASE-KEY에서는 node를 잘라 root list로 올리는 cut과 cascading cut을 사용한다.

핵심 개념

용어	의미	검색 키워드
mergeable heap	`MAKE-HEAP`, `INSERT`, `MINIMUM`, `EXTRACT-MIN`, `UNION`을 지원하는 heap ADT	mergeable heap
Fibonacci heap	여러 min-heap-ordered rooted trees의 collection	Fibonacci heap
root list	heap의 tree roots를 연결한 circular doubly linked list	root list
child list	한 node의 children을 연결한 circular doubly linked list	child list
`H.min`	minimum key를 가진 root node pointer	H.min
`x.degree`	node `x`의 children 수	degree
`x.mark`	`x`가 parent의 child가 된 뒤 child를 잃은 적이 있는지 나타내는 boolean	mark
potential function	$\Phi(H) = t(H) + 2m(H)$	potential
cascading cut	child를 잃은 marked ancestor들을 연쇄적으로 cut하는 동작	cascading cut
maximum degree	`n`-node Fibonacci heap에서 node가 가질 수 있는 최대 children 수 $D(n)$	$D(n)$

세부 정리

도입: Fibonacci heap이 해결하려는 비용 구조

Mergeable heap은 key를 가진 elements에 대해 다음 연산을 지원하는 자료구조다.

Operation	의미
`MAKE-HEAP()`	empty heap 생성
`INSERT(H, x)`	key가 이미 채워진 element `x`를 heap `H`에 삽입
$MINIMUM(H)$	minimum key를 가진 element pointer 반환
`EXTRACT-MIN(H)`	minimum element를 삭제하고 그 pointer 반환
`UNION(H1, H2)`	두 heaps의 모든 elements를 가진 새 heap 생성, 기존 heaps는 destroyed
`DECREASE-KEY(H, x, k)`	element `x`의 key를 더 작은 값 `k`로 낮춤
`DELETE(H, x)`	element `x` 삭제

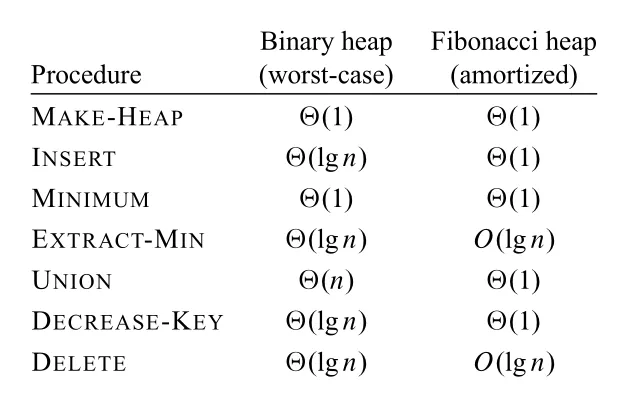

Figure 19.1은 binary heap과 Fibonacci heap의 asymptotic bounds를 비교한다. Binary heap은 UNION이 약하고 DECREASE-KEY가 $\Theta(\lg n)$ 이지만, Fibonacci heap은 이 둘을 amortized constant time으로 만든다.

Figure 19.1 · PDF p. 527 · binary heap과 Fibonacci heap의 mergeable-heap operation 비용 비교

Operation	Binary heap worst-case	Fibonacci heap amortized	차이의 의미
`MAKE-HEAP`	$\Theta(1)$	$\Theta(1)$	동일
`INSERT`	$\Theta(\lg n)$	$\Theta(1)$	새 singleton tree를 root list에 붙여 lazy 처리
`MINIMUM`	$\Theta(1)$	$\Theta(1)$	minimum pointer 유지
`EXTRACT-MIN`	$\Theta(\lg n)$	$O(\lg n)$	consolidation 비용을 여기서 지불
`UNION`	$\Theta(n)$	$\Theta(1)$	root lists를 splice
`DECREASE-KEY`	$\Theta(\lg n)$	$\Theta(1)$	cut/cascading cut을 amortized로 통제
`DELETE`	$\Theta(\lg n)$	$O(\lg n)$	decrease to $-\infty$ 후 extract-min

Fibonacci heap은 이론적으로 특히 EXTRACT-MIN과 DELETE가 상대적으로 적고, DECREASE-KEY가 매우 많은 알고리즘에서 강하다. 예를 들어 graph algorithms에서는 edge relaxation 때마다 DECREASE-KEY가 발생할 수 있다. Dense graph에서는 edges 수가 많으므로 DECREASE-KEY를 $\Theta(1)$ amortized로 만드는 것이 minimum spanning tree나 single-source shortest paths 알고리즘의 이론적 running time을 개선한다.

다만 실무에서는 constant factors와 implementation complexity가 크다. 그래서 대부분의 application에서는 binary heap이나 k-ary heap이 더 단순하고 빠를 수 있다. CLRS도 Fibonacci heap이 주로 theoretical interest를 가진다고 분명히 말한다. 즉 Fibonacci heap은 “항상 실무 최강 priority queue”라기보다 amortized analysis와 graph algorithm bounds를 보여 주는 핵심 구조로 이해하는 편이 맞다.

DECREASE-KEY와 DELETE는 임의 key를 search해서 찾는 연산이 아니다. Fibonacci heap도 binary heap처럼 arbitrary key search는 비효율적이다. 따라서 이 연산들은 heap node pointer를 input으로 받는다. 실제 application에서는 application object와 heap node 사이에 handle을 서로 저장해 둔다.

19.1 Structure of Fibonacci heaps

Fibonacci heap은 min-heap-ordered rooted trees의 collection이다. 각 tree는 parent key가 child key보다 작거나 같은 min-heap property를 만족한다. 하지만 binary heap처럼 하나의 거의 완전한 tree가 아니라, 여러 trees가 root list에 느슨하게 연결되어 있다.

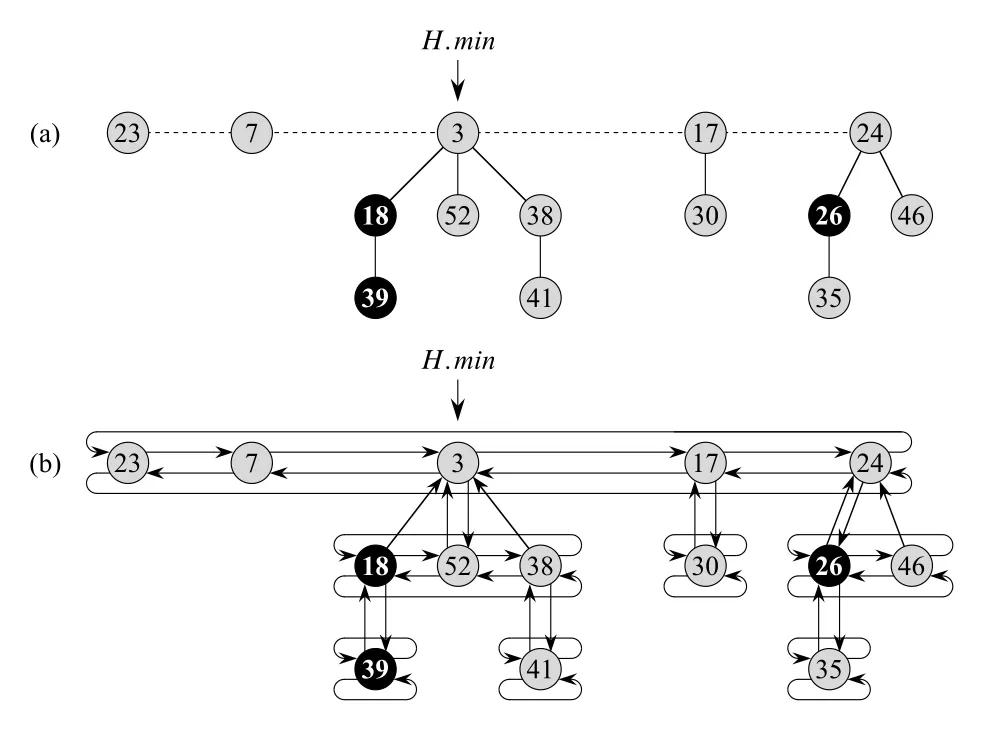

Figure 19.2(a)는 5개의 min-heap-ordered trees와 14 nodes를 가진 Fibonacci heap을 보여 준다. Dashed line이 root list이고, key 3을 가진 root가 H.min이다. Black nodes는 marked nodes이며, 이 heap의 potential은 $5 + 2\cdot 3 = 11$ 이다.

Figure 19.2 · PDF p. 529 · root list, child list, marked nodes, H.min을 가진 Fibonacci heap 구조

Node representation

각 node x는 다음 attributes를 가진다.

Attribute	의미
`x.key`	priority key
`x.p`	parent pointer
`x.child`	children 중 임의 하나를 가리키는 pointer
`x.left`, `x.right`	circular doubly linked list의 sibling pointers
`x.degree`	child list에 있는 children 수
`x.mark`	마지막으로 다른 node의 child가 된 뒤 child를 잃었는지 여부

Children은 child list라는 circular doubly linked list로 연결된다. Root들도 같은 방식으로 root list를 이룬다. Circular doubly linked list를 쓰는 이유는 두 가지다.

장점	Fibonacci heap에서의 효과
임의 위치 삽입/삭제가 $O(1)$	node를 root list나 child list에 빠르게 붙이고 뗄 수 있음
두 lists를 $O(1)$ 에 concatenate/splice	`UNION`과 children promotion을 cheap하게 처리

Siblings는 child list 안에서 어떤 순서로 있어도 된다. Fibonacci heap의 correctness는 sibling order가 아니라 parent-child heap order와 degree/mark 관리에 달려 있다.

Heap-level attributes

Heap H는 두 가지 주요 attributes를 가진다.

Attribute	의미
`H.min`	root list에서 minimum key를 가진 root pointer. Empty heap이면 `NIL`
`H.n`	heap 안의 node 수

Root list 안의 trees는 어떤 순서로 있어도 된다. H.min만 정확히 유지하면 $MINIMUM(H)$ 는 constant time이다.

Potential function: $\Phi(H) = t(H) + 2m(H)$

Fibonacci heap 분석은 Chapter 17의 potential method를 사용한다. Heap H에 대해:

표기	의미
$t(H)$	root list에 있는 trees 수
$m(H)$	marked nodes 수

Potential function은 다음과 같다.

\Phi(H) = t(H) + 2m(H) (19.1)

직관적으로 $t(H)$ 는 나중에 EXTRACT-MIN에서 consolidate해야 할 roots의 수를 나타내고, $m(H)$ 는 DECREASE-KEY에서 cascading cut이 터질 수 있는 “불안정한” nodes의 수를 나타낸다. Marked node 하나에 coefficient 2를 주는 이유는 19.3에서 보듯 cascading cut이 발생할 때 potential 감소가 actual cut 비용을 지불하게 만들기 위해서다.

초기에는 heap이 없으므로 potential은 0이고, 이후에도 $t(H) \ge 0$ , $m(H) \ge 0$ 이므로 potential은 nonnegative다. 따라서 총 amortized cost upper bound는 총 actual cost upper bound로 이어진다.

Maximum degree $D(n)$

이 장의 이후 분석은 $n$ -node Fibonacci heap에서 어떤 node도 degree가 $D(n)$ 을 넘지 않는다는 upper bound를 사용한다. Mergeable-heap operations만 있으면 $D(n) \le \lfloor \lg n \rfloor$ 임을 보일 수 있다. DECREASE-KEY와 DELETE까지 지원하면 tree가 더 느슨해지지만, 19.3과 19.4에서 여전히 $D(n) = O(\lg n)$ 임을 증명한다.

이 bound가 중요한 이유는 EXTRACT-MIN에서 같은 degree의 roots를 link하며 consolidation하기 때문이다. Degree 종류가 $O(\lg n)$ 개로 제한되어야 consolidation array도 작고, EXTRACT-MIN의 amortized cost도 $O(\lg n)$ 으로 유지된다.

19.2 Mergeable-heap operations

Fibonacci heap의 mergeable-heap operations는 가능한 한 일을 미룬다. INSERT는 node를 root list에 붙이기만 하므로 constant time이다. 이 방식으로 k개를 연속 삽입하면 heap은 root list에 singleton trees가 k개 있는 느슨한 상태가 된다. 대신 다음 EXTRACT-MIN에서 minimum root를 제거하고 새 minimum을 찾기 위해 root list를 훑어야 하므로, 그때 root들을 consolidate해 root list 크기를 줄인다.

이 trade-off를 한 문장으로 정리하면 다음과 같다.

\begin{aligned} \text{cheap now:} INSERT/UNION keep many roots \\ \text{pay later:} EXTRACT-MIN consolidates roots by degree \end{aligned}

EXTRACT-MIN이 끝난 뒤에는 root list 안의 roots가 서로 다른 degree를 갖도록 만든다. 그러면 root list 크기가 최대 D(n) + 1로 제한된다.

Creating a new Fibonacci heap: `MAKE-FIB-HEAP`

Empty Fibonacci heap은 $H.n = 0$ , $H.\min = NIL$ 인 heap object다. Root list가 없으므로 $t(H)=0$ , marked nodes도 없으므로 $m(H)=0$ , 따라서 $\Phi(H)=0$ 이다.

\begin{aligned} MAKE-FIB-HEAP() \\ \text{allocate heap object H} \\ H.n &= 0 \\ H.\min &= NIL \\ \text{return H} \end{aligned}

Actual cost는 $O(1)$ 이고 potential 변화도 0이므로 amortized cost도 $O(1)$ 이다.

Inserting a node: `FIB-HEAP-INSERT`

FIB-HEAP-INSERT(H, x)는 이미 allocate되고 key가 채워진 node x를 heap H에 넣는다. 핵심은 x를 singleton tree root로 만들어 root list에 추가하는 것이다.

FIB-HEAP-INSERT(H, x)
1  x.degree = 0
2  x.p = NIL
3  x.child = NIL
4  x.mark = FALSE
5  if H.min == NIL
6      create a root list for H containing just x
7      H.min = x
8  else insert x into H's root list
9      if x.key < H.min.key
10         H.min = x
11 H.n = H.n + 1

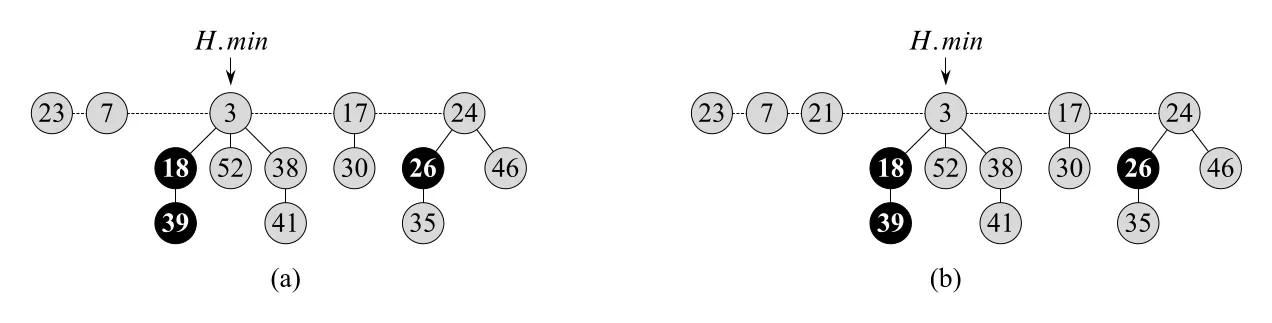

Figure 19.3은 key 21을 가진 node가 새 singleton tree가 되어 root list에 붙는 모습을 보여 준다. Existing tree 구조는 건드리지 않는다. 필요하면 H.min만 갱신한다.

Figure 19.3 · PDF p. 532 · 새 node를 singleton tree로 만들어 Fibonacci heap root list에 삽입

Potential 변화는 단순하다. Insertion 후 tree 수가 하나 늘고 marked nodes 수는 그대로다.

\begin{aligned} t(H') &= t(H) + 1 \\ m(H') &= m(H) \\ \Delta\Phi &= 1 \end{aligned}

Actual cost가 $O(1)$ 이고 potential 증가도 1이므로 amortized cost는 $O(1)$ 이다. 여기서 중요한 점은 새 node를 기존 tree에 붙여 heap shape을 정리하지 않는다는 것이다. 정리는 EXTRACT-MIN으로 미룬다.

Finding the minimum node: `FIB-HEAP-MINIMUM`

Minimum node는 H.min pointer가 직접 가리킨다. 따라서 $MINIMUM(H)$ 는 pointer를 반환하기만 하면 된다.

비용	값
Actual cost	$O(1)$
Potential change	`0`
Amortized cost	$O(1)$

이 constant time이 가능한 이유는 모든 operation이 H.min을 정확히 유지하기 때문이다. Root list 안의 trees가 정렬되어 있지 않아도 minimum pointer 하나만 있으면 충분하다.

Uniting two Fibonacci heaps: `FIB-HEAP-UNION`

FIB-HEAP-UNION(H1, H2)는 두 heap의 root lists를 concatenate하고 minimum pointer를 더 작은 쪽으로 설정한다. Operation 이후 H1, H2 object는 destroyed된 것으로 보고 새 heap H만 사용한다.

FIB-HEAP-UNION(H1, H2)
1  H = MAKE-FIB-HEAP()
2  H.min = H1.min
3  concatenate the root list of H2 with the root list of H
4  if H1.min == NIL or (H2.min != NIL and H2.min.key < H1.min.key)
5      H.min = H2.min
6  H.n = H1.n + H2.n
7  return H

Root list concatenation이 circular doubly linked list에서 $O(1)$ 이므로 actual cost는 $O(1)$ 이다. 모든 roots는 그대로 roots로 남으므로:

\begin{aligned} t(H) &= t(H1) + t(H2) \\ m(H) &= m(H1) + m(H2) \\ \Phi(H) - (\Phi(H1) + \Phi(H2)) &= 0 \end{aligned}

따라서 amortized cost도 $O(1)$ 이다. Binary heap에서 UNION이 두 arrays를 합친 뒤 heapify해야 해서 $\Theta(n)$ 인 것과 대비된다.

단순 operations가 남기는 빚

MAKE-FIB-HEAP, INSERT, MINIMUM, UNION은 모두 매우 싸다. 하지만 이들은 root list에 많은 trees를 남긴다. Potential function의 $t(H)$ 항은 이 “나중에 consolidate해야 할 roots”를 빚처럼 기록한다. 다음 구간의 EXTRACT-MIN은 이 빚을 실제로 갚는 operation이다.

Extracting the minimum node: `FIB-HEAP-EXTRACT-MIN`

FIB-HEAP-EXTRACT-MIN(H)은 이 절에서 가장 복잡한 mergeable-heap operation이다. Minimum root $z = H.\min$ 을 제거해야 하는데, z의 children은 모두 z보다 key가 크거나 같으므로 root list로 올려도 min-heap order가 깨지지 않는다. 그 다음 root list에 같은 degree를 가진 roots가 여러 개 생길 수 있으므로 CONSOLIDATE로 degree별 하나씩만 남기도록 link한다.

FIB-HEAP-EXTRACT-MIN(H)
1  z = H.min
2  if z != NIL
3      for each child x of z
4          add x to the root list of H
5          x.p = NIL
6      remove z from the root list of H
7      if z == z.right
8          H.min = NIL
9      else H.min = z.right
10         CONSOLIDATE(H)
11     H.n = H.n - 1
12 return z

동작은 세 단계로 보면 깔끔하다.

단계	동작	이유
children promotion	minimum node `z`의 children을 root list로 올리고 parent를 `NIL`로 설정	`z`가 사라져도 subtrees를 보존
remove min root	root list에서 `z` 제거	실제 minimum 삭제
consolidation	같은 degree의 roots를 반복적으로 link	root list 크기를 $D(n)+1$ 이하로 축소

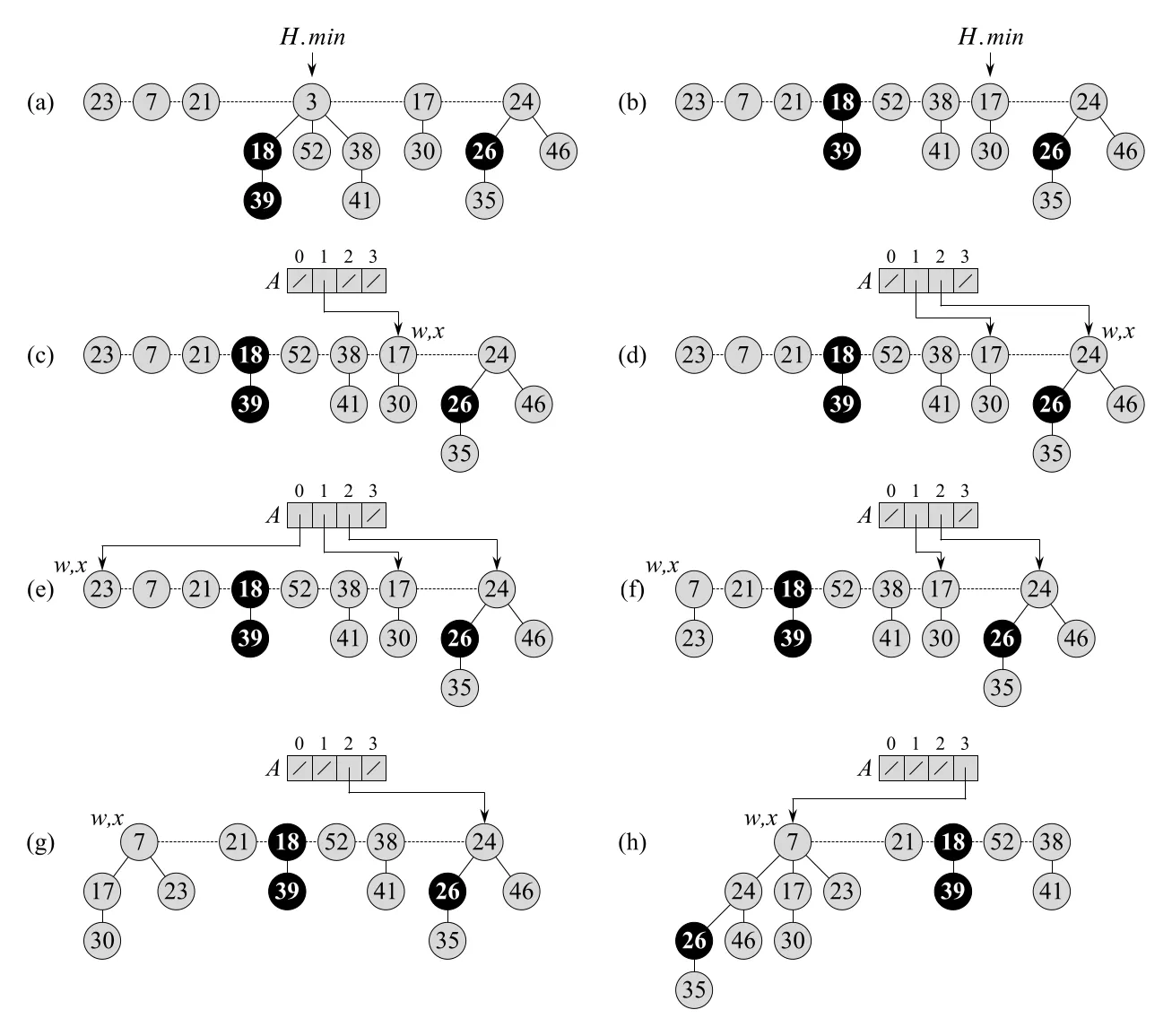

Figure 19.4는 EXTRACT-MIN의 전체 흐름을 보여 준다. 먼저 minimum node가 제거되고 그 children이 roots가 된다. 이후 같은 degree의 roots가 발견될 때마다 더 작은 key를 가진 root가 parent가 되도록 link한다.

Figure 19.4 · PDF p. 535 · FIB-HEAP-EXTRACT-MIN에서 minimum 제거 후 roots를 degree별로 link하는 과정

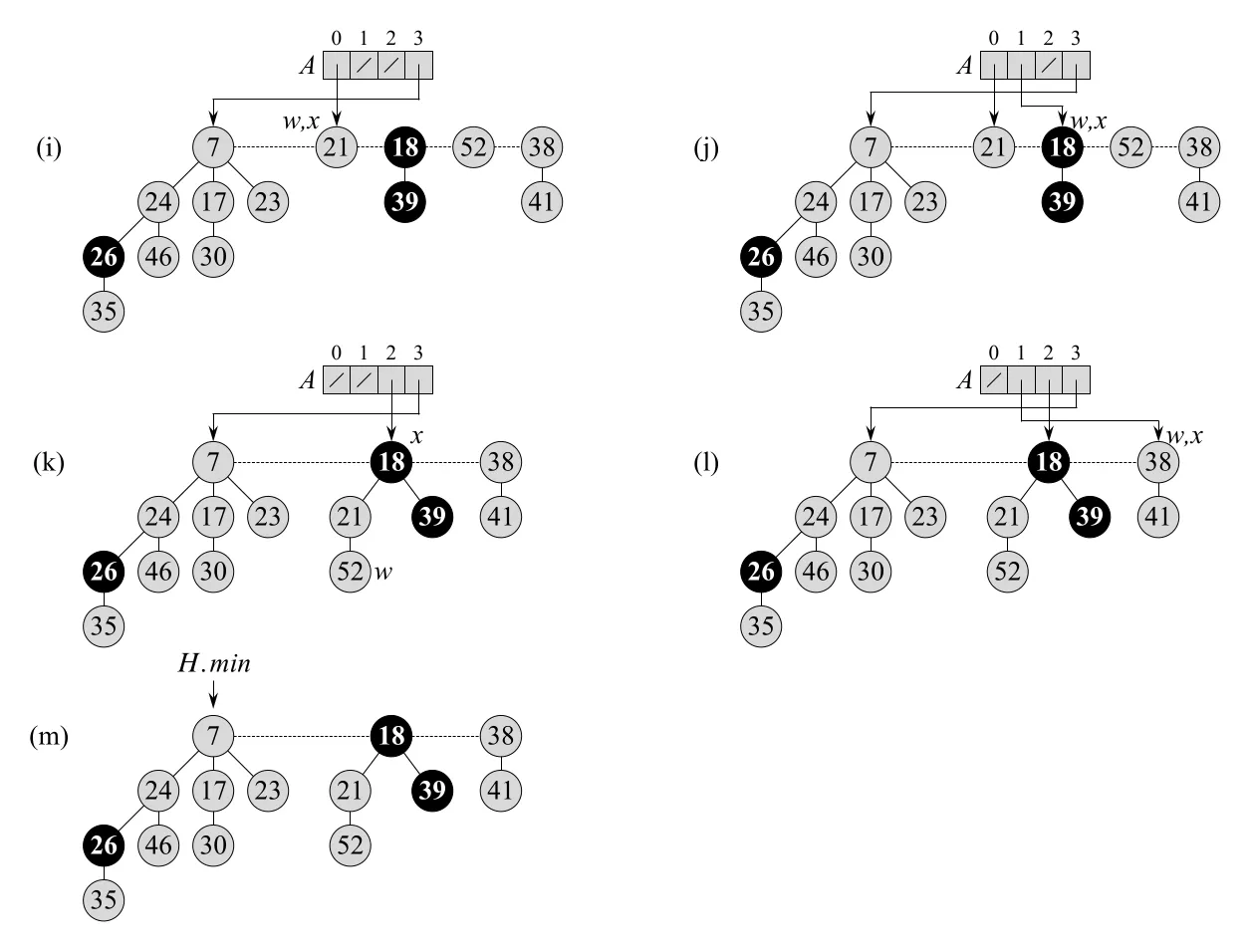

Figure 19.4의 이어지는 부분은 consolidation이 끝난 뒤 array A에서 root list를 재구성하고 새 H.min을 찾는 마지막 단계를 보여 준다.

Figure 19.4 continued Figure 19.4 · PDF p. 536 · CONSOLIDATE 완료 후 root list 재구성과 새 H.min 결정

Consolidation: degree가 같은 roots를 하나로 합치기

$CONSOLIDATE(H)$ 는 auxiliary array $A[0..D(H.n)]$ 를 사용한다. $A[d]$ 가 어떤 root y를 가리키면, 현재 처리된 roots 중 degree d를 가진 root가 y라는 뜻이다.

CONSOLIDATE(H)
1  let A[0..D(H.n)] be a new array
2  for i = 0 to D(H.n)
3      A[i] = NIL
4  for each node w in the root list of H
5      x = w
6      d = x.degree
7      while A[d] != NIL
8          y = A[d]              // another root with same degree
9          if x.key > y.key
10             exchange x with y
11         FIB-HEAP-LINK(H, y, x)
12         A[d] = NIL
13         d = d + 1
14     A[d] = x
15 H.min = NIL
16 for i = 0 to D(H.n)
17     if A[i] != NIL
18         add A[i] to the root list
19         update H.min if needed

핵심 loop invariant는 다음이다.

\text{At the start of each while-loop iteration, d} = x.degree.

$A[d]$ 에 이미 root y가 있으면 x와 y는 같은 degree다. 더 작은 key를 가진 root가 parent가 되어야 min-heap order가 유지되므로, 필요하면 x와 y를 교환한다. 그 다음 FIB-HEAP-LINK(H, y, x)를 호출해 y를 x의 child로 만든다. 이때 x.degree가 1 증가하므로 d도 1 증가시켜 invariant를 유지한다. 이 과정을 같은 degree의 root가 더 이상 없을 때까지 반복한다.

FIB-HEAP-LINK(H, y, x)
1  remove y from the root list of H
2  make y a child of x, incrementing x.degree
3  y.mark = FALSE

Link된 node y는 새 parent의 child가 되므로 mark를 FALSE로 clear한다. Mark는 “마지막으로 child가 된 뒤 child를 잃었는가”를 나타내므로, 새로 child가 된 순간에는 다시 안정 상태로 시작한다.

왜 `EXTRACT-MIN`의 amortized cost가 $O(D(n))$ 인가

EXTRACT-MIN의 actual work는 두 부분으로 나뉜다.

Actual work	크기
minimum node의 children을 root list로 올림	$O(D(n))$
`CONSOLIDATE`의 array 초기화/재구성	$O(D(n))$
root list 전체 처리와 links	$O(D(n) + t(H))$

CONSOLIDATE 호출 직전 root list 크기는 최대 D(n) + t(H) - 1이다. 원래 roots $t(H)$ 개 중 minimum root 하나를 제거하고, 그 children 최대 $D(n)$ 개를 root list에 추가하기 때문이다. While loop에서 한 번 link할 때마다 root 수가 하나 줄어들므로, 전체 while-loop iterations 수는 root 수에 의해 aggregate하게 bound된다.

따라서 actual cost는:

O(D(n) + t(H))

Potential 변화는 이 비용 중 $t(H)$ 부분을 상쇄한다. Operation 전 potential은:

\Phi_{before} = t(H) + 2m(H)

Operation 후에는 root list가 degree별 하나씩만 남으므로 roots 수가 최대 $D(n)+1$ 이고, 이 operation은 node를 mark하지 않는다.

\Phi_{after} \le (D(n) + 1) + 2m(H)

따라서 amortized cost는:

\begin{aligned} O(D(n) + t(H)) + \Phi_{after} - \Phi_{before} \\ \le O(D(n) + t(H)) + (D(n)+1+2m(H)) - (t(H)+2m(H)) \\ = O(D(n)) + O(t(H)) - t(H) \\ = O(D(n)) \end{aligned}

Potential 단위를 충분히 크게 잡으면 $O(t(H))$ 의 숨은 상수를 $-t(H)$ 감소가 지불한다. 직관적으로 각 link는 root 수를 1 줄이고, root 하나가 사라지면서 potential도 줄어 그 link 비용을 낸다. 19.4에서 $D(n)=O(\lg n)$ 임을 보이므로 최종적으로 EXTRACT-MIN의 amortized cost는 $O(\lg n)$ 이다.

19.3 Decreasing a key and deleting a node

이 절은 Fibonacci heap의 대표 장점인 DECREASE-KEY를 다룬다. 목표는 FIB-HEAP-DECREASE-KEY를 $O(1)$ amortized time에 수행하고, 이를 이용해 FIB-HEAP-DELETE를 $O(D(n))$ amortized time에 수행하는 것이다.

Decreasing a key: `FIB-HEAP-DECREASE-KEY`

Key를 낮추면 min-heap order가 깨질 수 있다. Node x의 key가 parent y의 key보다 작아지면 x를 parent에서 떼어 root list로 올린다. 이것이 CUT이다. 그런데 x가 잘려 나간 뒤 parent y도 이미 이전에 child를 하나 잃은 상태였다면, y도 너무 불안정해졌다고 보고 parent에서 잘라 root로 올린다. 이것이 CASCADING-CUT이다.

FIB-HEAP-DECREASE-KEY(H, x, k)
1  if k > x.key
2      error "new key is greater than current key"
3  x.key = k
4  y = x.p
5  if y != NIL and x.key < y.key
6      CUT(H, x, y)
7      CASCADING-CUT(H, y)
8  if x.key < H.min.key
9      H.min = x

x가 root이거나 새 key가 parent key보다 작지 않으면 heap order가 유지되므로 구조 변화가 없다. Heap order가 깨진 경우에만 x를 cut한다. 마지막에는 key가 실제로 감소한 node가 x뿐이므로, 새 minimum은 기존 H.min 또는 x다.

`CUT`와 `CASCADING-CUT`

CUT(H, x, y)
1  remove x from the child list of y, decrementing y.degree
2  add x to the root list of H
3  x.p = NIL
4  x.mark = FALSE

CASCADING-CUT(H, y)
1  z = y.p
2  if z != NIL
3      if y.mark == FALSE
4          y.mark = TRUE
5      else CUT(H, y, z)
6           CASCADING-CUT(H, z)

mark는 node가 마지막으로 다른 node의 child가 된 뒤 child를 잃은 적이 있는지 기록한다.

상태	의미	다음 child loss 때
$mark = FALSE$	아직 child를 잃지 않았거나 root/새 child 상태	mark를 `TRUE`로 바꾸고 멈춤
$mark = TRUE$	이미 child를 하나 잃은 상태	node를 cut하고 parent로 cascading

이 규칙은 각 nonroot node가 child를 하나 잃는 것은 허용하지만, 두 번째 child를 잃으면 root로 올린다는 뜻이다. 이렇게 해야 node degree가 너무 커지는 것을 막을 수 있고, 19.4의 maximum degree bound가 성립한다.

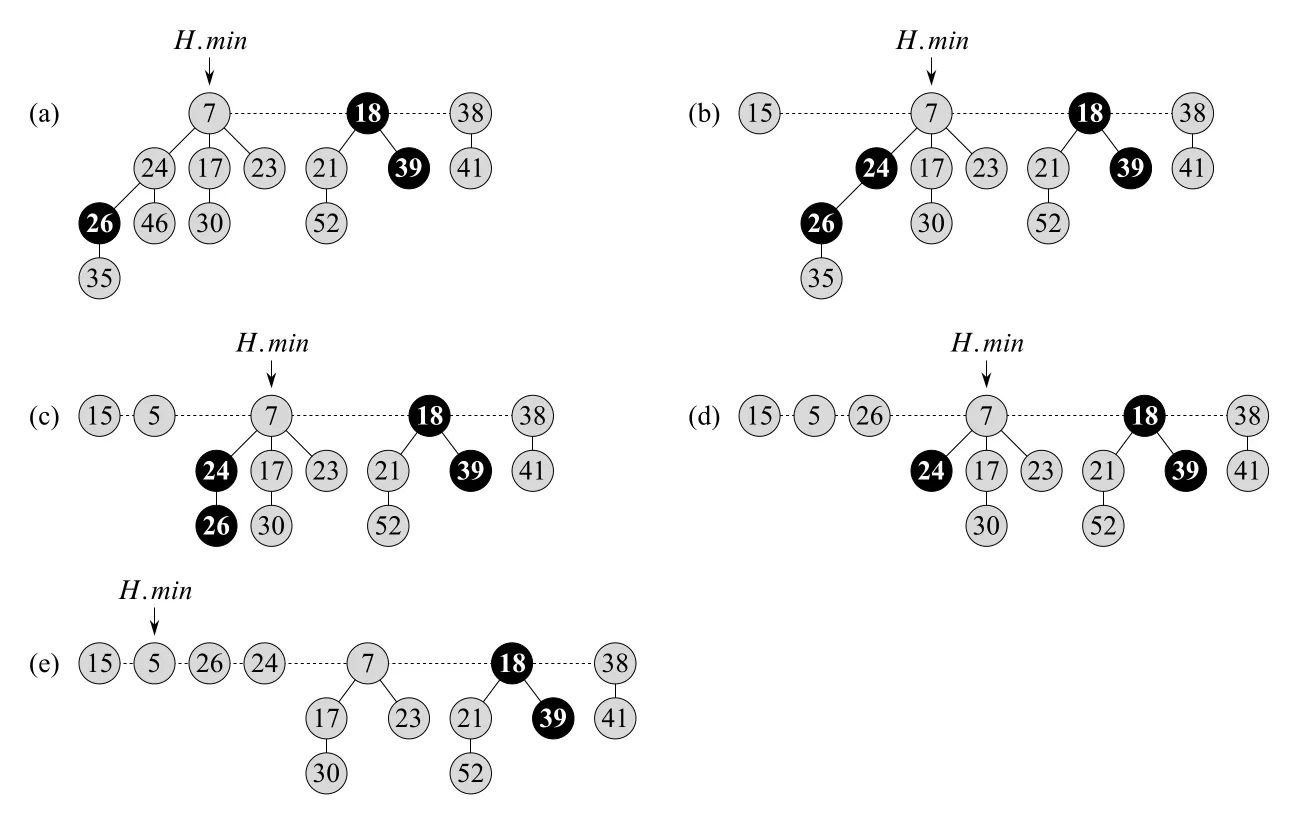

Figure 19.5는 두 번의 FIB-HEAP-DECREASE-KEY를 보여 준다. 첫 번째는 key 46을 15로 줄여 해당 node만 root가 되고 parent 24가 marked된다. 두 번째는 key 35를 5로 줄이며 node 26과 24가 이미 marked 상태라 연쇄적으로 cut된다.

Figure 19.5 · PDF p. 542 · DECREASE-KEY에서 cut과 cascading cut이 root list와 mark 상태를 바꾸는 과정

왜 cascading cut이 $O(1)$ amortized인가

Actual cost는 cascading cut 호출 수에 비례한다. 어떤 DECREASE-KEY가 c번의 CASCADING-CUT 호출을 일으킨다고 하자. 각 호출 자체는 recursive call을 제외하면 $O(1)$ 이므로 actual cost는 $O(c)$ 다.

Potential 변화를 보면 이 비용이 상쇄된다. Operation 전 heap을 H라고 하자.

변화	효과
line 6의 `CUT`	`x`가 새 root가 되어 tree 수 +1
cascading cuts 중 마지막 전까지	marked nodes가 잘려 root가 되고 mark가 clear됨
마지막 cascading call	root에서 멈추거나 unmarked node 하나를 mark할 수 있음

CLRS의 계산은 operation 후 heap이 최대 다음 상태가 된다고 본다.

\begin{aligned} \text{trees:} t(H) + c \\ \text{marked nodes:} at most m(H) - c + 2 \end{aligned}

따라서 potential 변화는:

\begin{aligned} \Delta\Phi &\le ((t(H) + c) + 2(m(H) - c + 2)) - (t(H) + 2m(H)) \\ &= 4 - c \end{aligned}

Amortized cost는:

O(c) + 4 - c = O(1)

여기서 2m(H)의 coefficient 2가 중요하다. Marked node가 cascading cut으로 잘릴 때 mark가 clear되며 potential이 2 감소한다. 그중 한 unit은 실제 cut 비용을 내고, 다른 한 unit은 그 node가 root가 되어 $t(H)$ 가 1 증가하는 potential 비용을 보상한다.

Deleting a node: `FIB-HEAP-DELETE`

임의 node x를 삭제하려면 x의 key를 모든 key보다 작은 값으로 낮춘 뒤 extract-min을 호출하면 된다. CLRS는 현재 heap에 없는 특수한 key value $-\infty$ 를 가정한다.

FIB-HEAP-DELETE(H, x)
1  FIB-HEAP-DECREASE-KEY(H, x, -∞)
2  FIB-HEAP-EXTRACT-MIN(H)

DECREASE-KEY로 x를 minimum node로 만들고, EXTRACT-MIN이 그 node를 제거한다. 비용은:

O(1) + O(D(n)) = O(D(n))

19.4에서 $D(n)=O(\lg n)$ 임을 보이면 FIB-HEAP-DELETE의 amortized time은 $O(\lg n)$ 이 된다.

Marked root는 왜 분석을 깨지 않는가

Exercise 19.3-1은 marked root를 묻는다. Root가 marked될 수 있는 경로가 있더라도 분석에는 문제가 없다. Mark의 의미는 “parent가 있는 node가 child를 잃었는가”에 중요하고, root는 parent가 없으므로 cascading cut 대상이 아니다. Potential에 marked root가 포함되면 오히려 potential을 더 크게 잡는 보수적 분석이 된다.

19.4 Bounding the maximum degree

EXTRACT-MIN과 DELETE의 amortized cost를 $O(\lg n)$ 으로 끝내려면 $D(n)=O(\lg n)$ 임을 보여야 한다. CLRS는 더 구체적으로, golden ratio $\phi = (1 + \sqrt{5}) / 2$ 에 대해 다음을 보인다.

D(n) \le \lfloor log_\phi n \rfloor

핵심 전략은 어떤 node x의 subtree size가 degree에 대해 exponential하게 커진다는 것을 증명하는 것이다. $size(x)$ 를 node x 자신을 포함한 subtree의 node 수라고 하자. 목표는:

size(x) \ge \phi^{x.degree}

그러면 $n \ge size(x) \ge \phi^{k}$ 이므로 degree k는 $log_\phi n$ 을 넘을 수 없다.

Lemma 19.1: 나중에 붙은 child일수록 degree lower bound가 크다

Node x의 degree가 k이고, children을 x에 link된 순서대로 y_1, y_2, ..., y_k라고 하자. 그러면:

\begin{aligned} y_{1}.degree &\ge 0 \\ y_{i}.degree &\ge i - 2 for i = 2, 3, \ldots, k \end{aligned}

이유는 $y_{i}$ 가 x에 link될 당시, x는 이미 y_1, ..., y_{i-1}를 children으로 가지고 있었으므로 $x.degree \ge i-1$ 이었다. CONSOLIDATE는 같은 degree의 roots만 link하므로, 그 당시 $y_{i}.degree$ 도 최소 $i-1$ 이었다. 이후 $y_{i}$ 는 child를 잃을 수 있지만, 두 번째 child를 잃는 순간 cascading cut으로 x에서 잘려 나간다. 따라서 현재까지 child를 많아야 하나 잃었고, $y_{i}.degree \ge i-2$ 가 유지된다.

이 lemma가 Fibonacci heap의 느슨한 구조를 통제한다. Node가 child를 하나 잃는 것은 허용되지만 두 개를 잃으면 잘리므로, 높은 degree node의 children도 어느 정도 큰 subtrees를 가져야 한다.

Fibonacci numbers와 golden ratio

Fibonacci numbers는 다음 recurrence로 정의된다.

\begin{aligned} F_{0} &= 0 \\ F_{1} &= 1 \\ F_{k} &= F_{k-1} + F_{k-2} for k \ge 2 \end{aligned}

CLRS는 두 가지 보조 lemma를 사용한다.

\begin{aligned} F_{k+2} &= 1 + \sum_{i=0}^{k} F_{i} (Lemma 19.2) \\ F_{k+2} &\ge \phi^{k} (Lemma 19.3) \end{aligned}

첫 번째 식은 Fibonacci recurrence를 누적합 형태로 바꾼 것이고, 두 번째 식은 Fibonacci numbers가 golden ratio의 거듭제곱만큼 성장함을 말한다.

Lemma 19.4: degree k node의 subtree는 최소 $F_{k+2}$ 크기

$s_{k}$ 를 degree k인 node가 가질 수 있는 최소 subtree size라고 하자. 기본값은:

\begin{aligned} s_{0} &= 1 \\ s_{1} &= 2 \end{aligned}

Degree k인 node z의 children을 link 순서대로 y_1, ..., y_k라고 하자. z 자신과 첫 child $y_{1}$ 만 세어도 2 nodes가 있고, Lemma 19.1에 의해 $i \ge 2$ 인 child $y_{i}$ 는 degree가 적어도 $i-2$ 다. 따라서:

s_{k} \ge 2 + \sum_{i=2}^{k} s_{i-2}

Induction으로 $s_{i} \ge F_{i+2}$ 를 가정하면:

\begin{aligned} s_{k} &\ge 2 + \sum_{i=2}^{k} s_{i-2} \\ &\ge 2 + \sum_{i=2}^{k} F_{i} \\ &= 1 + \sum_{i=0}^{k} F_{i} \\ &= F_{k+2} \\ &\ge \phi^{k} \end{aligned}

따라서 degree k인 어떤 node x에 대해서도:

size(x) \ge F_{k+2} \ge \phi^{k}

이 결과가 “Fibonacci heap”이라는 이름의 핵심이다. Degree와 subtree size의 최소 관계가 Fibonacci numbers로 bound된다.

Corollary 19.5: $D(n) = O(\lg n)$

$n$ -node Fibonacci heap에서 어떤 node $x$ 의 degree를 $k$ 라고 하자. Lemma 19.4에 의해:

n \ge size(x) \ge \phi^{k}

양변에 base- $\phi$ logarithm을 취하면:

k \le log_\phi n

따라서 maximum degree $D(n)$ 은 $O(\lg n)$ 이다. 이 bound를 19.2와 19.3의 결과에 대입하면:

Operation	이전 bound	$D(n)=O(\lg n)$ 적용 후
`FIB-HEAP-EXTRACT-MIN`	$O(D(n))$ amortized	$O(\lg n)$ amortized
`FIB-HEAP-DELETE`	$O(D(n))$ amortized	$O(\lg n)$ amortized
`FIB-HEAP-DECREASE-KEY`	$O(1)$ amortized	그대로 $O(1)$

Binomial trees와의 연결

Problem 19-2는 binomial tree와 binomial heap을 다룬다. Figure 19.6은 binomial tree $B_{k}$ 의 recursive definition과 $B_{0}$ 부터 $B_{4}$ 까지의 형태를 보여 준다.

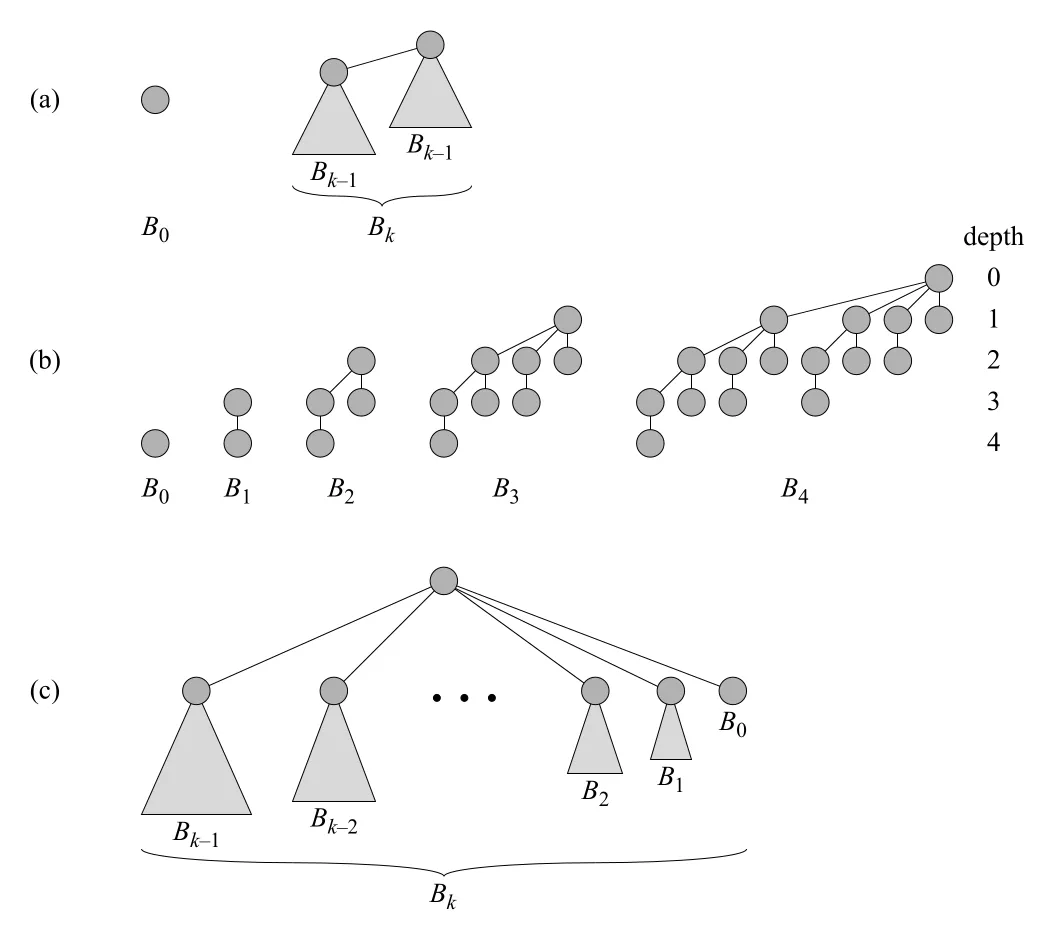

Figure 19.6 · PDF p. 549 · binomial tree $B_{k}$ 의 recursive 구조와 degree/height 관계

Binomial tree $B_{k}$ 는 두 개의 $B_{k-1}$ 을 link해 만들며, root degree는 $k$ , node 수는 $2^{k}$ , height는 $k$ 다. Binomial heap은 degree별 binomial tree가 최대 하나씩 있는 heap이다. 이는 EXTRACT-MIN의 consolidation 결과와 닮아 있다.

Fibonacci heap과 binomial heap의 차이는 “얼마나 즉시 정리하느냐”다.

구조	정리 방식	결과
binomial heap	operations가 root degrees를 즉시 정리	worst-case $O(\lg n)$ 중심
Fibonacci heap	`INSERT`, `UNION`, `DECREASE-KEY`에서 정리를 미룸	amortized $O(1)$ operations 확보
McGee heap 문제	insertion/union 끝에 매번 consolidate	lazy benefit이 줄고 worst-case 성격이 강해짐

Problems와 chapter notes의 연결

항목	연결되는 아이디어
`19-1 Alternative implementation of deletion`	직접 child list를 root list에 붙이는 삭제 변형이 실제로 asymptotically 좋아지지 않는 이유를 potential로 검증
`19-2 Binomial trees and binomial heaps`	Fibonacci heap의 consolidation 구조와 binomial heap의 degree uniqueness 관계
`19-3 More Fibonacci-heap operations`	`CHANGE-KEY`, `PRUNE`을 추가하면서 amortized bounds를 유지하는 augmentation
`19-4 2-3-4 heaps`	Chapter 18의 2-3-4 tree 아이디어를 mergeable heap operations에 적용

Chapter notes는 Fibonacci heap이 Fredman과 Tarjan에 의해 도입되었고, shortest paths, minimum spanning tree, weighted bipartite matching 등 여러 graph problems의 이론적 개선에 쓰였음을 언급한다. 이후 relaxed heaps는 Fibonacci heap의 대안으로 제시되었고, 일부 변형은 DECREASE-KEY를 worst-case $O(1)$ 로, EXTRACT-MIN과 DELETE를 worst-case $O(\lg n)$ 으로 제공한다.

연결 관계

연결 대상	관계
Chapter 6 `Binary Heaps`	같은 priority queue ADT를 더 단순한 structure와 worst-case 중심으로 구현
Chapter 17 `Amortized Analysis`	$\Phi(H)=t(H)+2m(H)$ 로 delayed work를 지불하는 대표 사례
Chapter 18 `B-Trees`	advanced data structures에서 구조 invariant와 operation cost를 함께 설계하는 흐름
Chapter 23 `Minimum Spanning Trees`	`DECREASE-KEY`가 많은 MST 알고리즘의 이론적 running time 개선에 사용
Chapter 24 `Single-Source Shortest Paths`	edge relaxation마다 `DECREASE-KEY`가 발생할 수 있어 Fibonacci heap bound가 중요

오해하기 쉬운 내용

오해	정정
Fibonacci heap 연산은 모두 worst-case로 빠르다	Figure 19.1의 주요 개선은 amortized bounds다
`INSERT`가 빠른 이유는 tree 위치를 똑똑하게 찾기 때문이다	그냥 singleton root로 root list에 붙이고 정리를 미루기 때문이다
`UNION`이 빠른 이유는 heaps를 재구성하기 때문이다	root lists를 $O(1)$ 에 concatenate하기 때문이다
`DECREASE-KEY`는 key를 찾아서 줄인다	node pointer/handle이 input으로 주어져야 한다
Mark는 모든 child loss 횟수를 저장한다	child를 하나 잃었는지만 boolean으로 저장하고, 두 번째 loss에서 cut한다
Fibonacci heap의 height가 항상 $O(\lg n)$ 이다	degree는 $O(\lg n)$ 이지만 height는 linear chain이 될 수 있다
$D(n)=O(\lg n)$ 은 binomial heap과 같은 완전한 구조 때문만이다	cascading cut rule이 subtree size를 Fibonacci-growth로 유지하기 때문에 성립한다

면접 질문

Fibonacci heap이 binary heap보다 유리한 operation과 그 이유를 설명하라.
Fibonacci heap에서 root list와 child list를 circular doubly linked list로 두는 이유는 무엇인가?
Potential function $\Phi(H)=t(H)+2m(H)$ 에서 $t(H)$ 와 $m(H)$ 가 각각 어떤 delayed work를 나타내는가?
FIB-HEAP-INSERT와 FIB-HEAP-UNION이 $O(1)$ amortized time인 이유를 설명하라.
FIB-HEAP-EXTRACT-MIN에서 CONSOLIDATE가 degree별 roots를 하나만 남기는 이유는 무엇인가?
FIB-HEAP-LINK에서 더 작은 key를 가진 root를 parent로 두어야 하는 이유는 무엇인가?
DECREASE-KEY에서 CUT과 CASCADING-CUT이 필요한 상황을 설명하라.
Mark bit가 왜 boolean 하나로 충분하며, 왜 potential에서 coefficient 2가 붙는가?
FIB-HEAP-DELETE가 DECREASE-KEY와 EXTRACT-MIN으로 구현되는 이유를 설명하라.
Maximum degree $D(n)$ 이 $O(\lg n)$ 임을 Fibonacci numbers와 연결해 설명하라.
