Chapter 20. van Emde Boas Trees

개요

van Emde Boas tree, 줄여서 vEB tree는 keys가 bounded integer universe에 있을 때 dynamic set operations를 $O(\lg \lg u)$ worst-case time에 수행하는 자료구조다. 여기서 u는 universe size이고, 저장 가능한 key는 {0, 1, ..., u-1} 범위의 정수다. CLRS는 중복 keys와 satellite data는 생략하고, key membership과 순서 연산만 다룬다.

비교 기반 자료구조인 binary heap, red-black tree, Fibonacci heap은 적어도 일부 핵심 연산에 $\Omega(\lg n)$ 장벽이 있다. 하지만 keys가 bounded integers라는 추가 정보를 쓰면 counting sort가 비교 정렬 lower bound를 우회하듯, priority queue/dynamic set operations도 $\lg n$ 보다 빠르게 만들 수 있다. vEB tree는 이 아이디어를 recursive universe decomposition으로 구현한다.

핵심 개념

용어	의미	검색 키워드
universe	저장 가능한 정수 key 범위 `{0, ..., u-1}`	universe
universe size	가능한 key 값의 개수 `u`, 보통 power of 2	universe size
`MEMBER(S, x)`	key `x`가 set에 있는지 boolean 반환	MEMBER
bit vector	$A[x]=1$ 이면 key `x`가 존재하는 direct-addressing 구조	bit vector
summary	어떤 cluster가 비어 있지 않은지 기록하는 상위 구조	summary
cluster	universe를 $\sqrt{u}$ 크기 단위로 나눈 하위 구조	cluster
proto-vEB	min/max 최적화 전의 recursive vEB-like structure	proto-vEB
vEB tree	min/max를 따로 저장해 $O(\lg \lg u)$ 를 달성하는 구조	van Emde Boas tree
$high(x)$	key `x`가 속한 cluster 번호	high
$low(x)$	cluster 내부에서의 offset	low
`index(i, j)`	cluster `i`의 offset `j`를 원래 key로 복원	index

세부 정리

도입: 왜 비교 기반 $\Omega(\lg n)$ 을 우회할 수 있는가

Binary heap, red-black tree, Fibonacci heap은 모두 priority queue나 dynamic set 연산을 지원하지만, comparison-based decisions에 의존한다. 만약 comparison 기반으로 INSERT와 EXTRACT-MIN이 모두 $o(\lg n)$ 이면, $n$ 개 keys를 삽입한 뒤 $n$ 번 extract-min해서 $o(n \lg n)$ 정렬을 만들 수 있다. 이는 comparison sorting lower bound와 충돌한다.

하지만 Chapter 8의 counting sort처럼 keys가 bounded integers라는 추가 조건을 쓰면 lower bound를 우회할 수 있다. 이 장에서는 key가 universe {0, 1, ..., u-1}에 있고, duplicate keys는 저장하지 않는다고 가정한다. n은 현재 set에 저장된 elements 수, u는 가능한 values의 range를 의미한다. vEB tree의 목표 bounds는:

\begin{aligned} SEARCH/MEMBER, INSERT, DELETE, MINIMUM, MAXIMUM, \\ \text{SUCCESSOR, PREDECESSOR} &= O(\lg \lg u) worst-case \end{aligned}

CLRS는 SEARCH 대신 MEMBER(S, x)를 사용한다. Satellite data 없이 key 존재 여부만 다루므로, MEMBER는 단순히 boolean을 반환한다.

또한 이 장에서는 u가 정확한 power of 2라고 가정한다. 이후 recursive decomposition에서는 특히 $\sqrt{u}$ 단위로 universe를 나누기 위해 u가 적절한 power 형태라고 생각하면 편하다.

20.1 Preliminary approaches

이 절은 vEB tree에 바로 들어가지 않고, 먼저 direct addressing과 tree overlay를 검토한다. 각 접근은 목표인 $O(\lg \lg u)$ 에는 못 미치지만, vEB tree의 핵심 구성요소인 summary와 cluster 아이디어를 자연스럽게 만든다.

Direct addressing with bit vector

가장 단순한 방법은 크기 u의 bit vector $A[0..u-1]$ 를 두는 것이다.

\begin{aligned} A[x] &= 1 if x is in the dynamic set \\ A[x] &= 0 otherwise \end{aligned}

이 구조에서는 INSERT, DELETE, MEMBER가 모두 $O(1)$ 이다.

Operation	방법	시간
$INSERT(x)$	$A[x] = 1$	$O(1)$
$DELETE(x)$	$A[x] = 0$	$O(1)$
$MEMBER(x)$	$A[x]$ 확인	$O(1)$
`MINIMUM`, `MAXIMUM`	왼쪽/오른쪽부터 scan	$\Theta(u)$
`SUCCESSOR`, `PREDECESSOR`	`x` 주변부터 scan	$\Theta(u)$

문제는 순서 연산이다. 예를 들어 set이 {0, u-1}만 포함하면 $SUCCESSOR(0)$ 을 찾기 위해 $A[1]$ 부터 $A[u-2]$ 까지 전부 scan할 수 있다.

Bit vector 위에 binary tree를 얹기

Bit vector의 긴 scan을 줄이기 위해 leaves를 $A[0..u-1]$ 로 두고, internal node에는 그 subtree 안에 1이 하나라도 있는지 나타내는 bit를 저장할 수 있다. Internal bit는 두 children의 logical-or다.

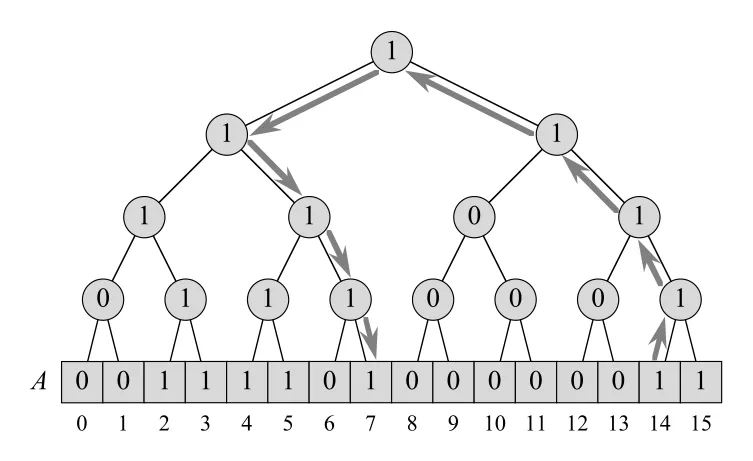

Figure 20.1은 $u=16$ , set {2,3,4,5,7,14,15}를 bit vector와 binary tree overlay로 나타낸다. 그림의 arrows는 $PREDECESSOR(14)$ 가 7을 찾는 경로를 보여 준다.

Figure 20.1 · PDF p. 554 · bit vector 위의 binary tree overlay와 $PREDECESSOR(14)$ 탐색 경로

이 구조에서 순서 연산은 다음처럼 동작한다.

Operation	동작
`MINIMUM`	root에서 시작해 1이 있는 가장 왼쪽 child를 따라 leaf까지 내려감
`MAXIMUM`	root에서 시작해 1이 있는 가장 오른쪽 child를 따라 leaf까지 내려감
$SUCCESSOR(x)$	leaf `x`에서 위로 올라가다 오른쪽 subtree에 1이 있는 첫 지점을 찾고, 그 subtree의 minimum으로 내려감
$PREDECESSOR(x)$	leaf `x`에서 위로 올라가다 왼쪽 subtree에 1이 있는 첫 지점을 찾고, 그 subtree의 maximum으로 내려감
$INSERT(x)$	leaf `x`부터 root까지 path의 bits를 1로 설정
$DELETE(x)$	leaf `x`부터 root까지 올라가며 각 internal bit를 두 children의 OR로 재계산

Tree height가 $\lg u$ 이므로 각 operation은 위로 한 번, 아래로 한 번 움직여도 $O(\lg u)$ worst-case다. 이는 direct bit vector보다 순서 연산에서는 개선이지만, red-black tree의 $O(\lg n)$ 과 비교하면 $n \ll u$ 일 때 좋지 않을 수 있다.

Degree $\sqrt{u}$ 인 height-2 tree

다음 아이디어는 branching factor를 크게 키우는 것이다. u가 $\sqrt{u}$ 가 정수인 형태라고 가정하고, bit vector를 $\sqrt{u}$ 개의 clusters로 나눈다. 각 cluster는 $\sqrt{u}$ bits를 가진다. Depth 1의 internal nodes는 각 cluster 안에 1이 있는지를 나타내며, 이를 array $summary[0..\sqrt{u}-1]$ 로 볼 수 있다.

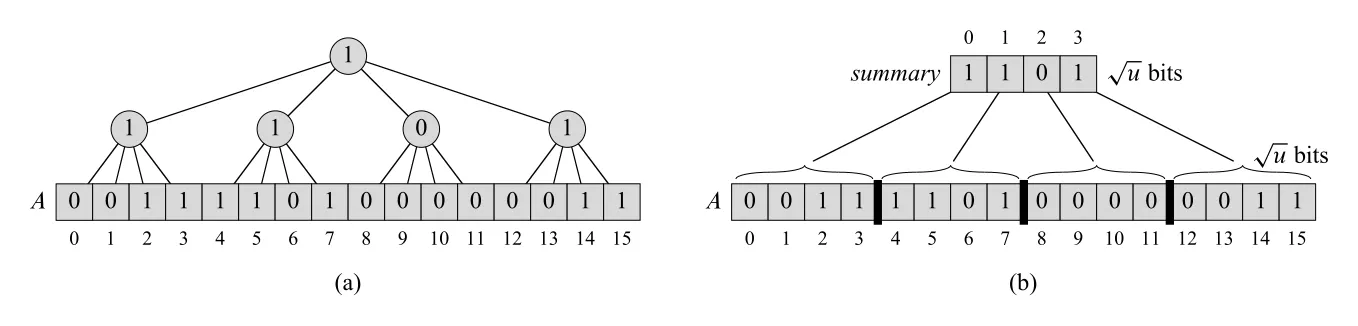

Figure 20.2는 Figure 20.1과 같은 set을 degree $\sqrt{u}$ tree로 나타낸다. $summary[i]$ 는 cluster i가 비어 있지 않으면 1이다.

Figure 20.2 · PDF p. 556 · universe를 $\sqrt{u}$ clusters와 summary로 나눈 height-2 구조

값 x가 들어 있는 cluster 번호는:

\begin{aligned} \text{cluster number} &= \operatorname{floor}(x / \sqrt{u}) \\ \text{offset inside cluster} &= x \bmod \sqrt{u} \end{aligned}

이 구조에서 $INSERT(x)$ 는 $A[x] = 1$ 과 $summary[\operatorname{floor}(x/\sqrt{u})] = 1$ 만 하면 되어 $O(1)$ 이다. 그러나 MINIMUM, MAXIMUM, SUCCESSOR, PREDECESSOR, DELETE는 여전히 최대 $\sqrt{u}$ bits짜리 cluster와 summary를 scan해야 하므로 $O(\sqrt{u})$ 이다.

겉으로는 $O(\lg u)$ 보다 나빠 보이지만, 이 구조가 vEB tree의 핵심으로 이어진다. 중요한 전환점은 “summary와 각 cluster도 같은 종류의 문제이니 재귀적으로 같은 구조로 저장하자”는 생각이다. 그러면 $\sqrt{u}$ scan을 또 $sqrt(\sqrt{u})$ 문제로 줄일 수 있고, 최종적으로 lg lg u가 등장한다.

20.2 A recursive structure

이 절은 degree $\sqrt{u}$ tree 아이디어를 재귀화한다. Top-level universe size가 u이면, summary와 clusters는 universe size $\sqrt{u}$ 인 같은 종류의 구조가 된다. 그 아래는 다시 $u^{1/4}$ , 그 아래는 $u^{1/8}$ 처럼 줄어든다. Base size는 2다.

이 절의 proto-vEB 구조는 이해를 돕기 위한 전 단계다. 여기서는 단순화를 위해 $u = 2^{2^{k}}$ 라고 가정한다. 그러면 $u, \sqrt{u}, u^{1/4}, \ldots$ 가 모두 integer power of 2로 깔끔하게 떨어진다. 실제 vEB tree는 20.3에서 이 제한을 완화해 $u=2^{k}$ 만 가정한다.

왜 $T(u) = T(\sqrt{u}) + O(1)$ 이면 $O(\lg \lg u)$ 인가

vEB tree의 목표는 operation이 각 recursion level에서 constant work만 하고, universe size를 square root로 줄이는 것이다.

T(u) = T(\sqrt{u}) + O(1) (20.2)

변수 치환으로 보면 $m = \lg u$ , $u = 2^{m}$ 이므로:

T(2^{m}) = T(2^{m/2}) + O(1)

$S(m) = T(2^{m})$ 라고 두면:

S(m) = S(m/2) + O(1)

이는 $O(\lg m)$ 이고, 다시 $m = \lg u$ 를 대입하면:

T(u) = O(\lg \lg u)

다른 직관도 있다. Universe를 표현하는 bit 수는 처음에 lg u개다. 각 level에서 universe size를 square root로 줄이면 bit 수가 절반이 된다. lg u bits를 절반씩 줄여 1 bit가 될 때까지 걸리는 level 수는 lg lg u다.

$high(x)$ , $low(x)$ , `index(x, y)`

Universe를 $\sqrt{u}$ 개 clusters로 나누려면 key x를 cluster 번호와 cluster 내부 offset으로 나누어야 한다.

\begin{aligned} high(x) &= \operatorname{floor}(x / \sqrt{u}) \\ low(x) &= x \bmod \sqrt{u} \\ index(x, y) &= x \cdot \sqrt{u} + y \end{aligned}

x를 lg u-bit binary integer로 보면:

함수	의미
$high(x)$	가장 앞쪽 $(\lg u)/2$ bits, 즉 cluster number
$low(x)$	뒤쪽 $(\lg u)/2$ bits, 즉 position inside cluster
`index(i, j)`	cluster `i`와 offset `j`를 원래 universe key로 복원

항상 다음 identity가 성립한다.

x = index(high(x), low(x))

주의할 점은 $\sqrt{u}$ 가 “현재 호출 중인 구조의 universe size”에 따라 바뀐다는 것이다. Top-level에서의 $high/low$ 와 recursive cluster 안에서의 $high/low$ 는 같은 이름이지만 기준 u가 다르다.

20.2.1 Proto van Emde Boas structures

$proto-vEB(u)$ 는 universe {0, 1, ..., u-1}에 대한 recursive structure다.

경우	내용
$u = 2$	base case. $A[0..1]$ 두 bits만 저장
$u \ge 4$	`summary` pointer와 $cluster[0..\sqrt{u}-1]$ pointers를 저장

$u \ge 4$ 일 때 구조는 다음과 같다.

Attribute	의미
`u`	현재 structure의 universe size
`summary`	비어 있지 않은 clusters를 나타내는 $proto-vEB(\sqrt{u})$
$cluster[i]$	cluster `i`의 contents를 저장하는 $proto-vEB(\sqrt{u})$

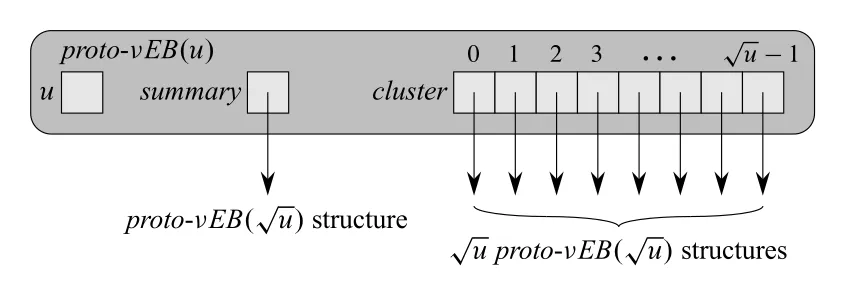

Figure 20.3은 $proto-vEB(u)$ 가 summary 하나와 $\sqrt{u}$ 개의 clusters로 구성된다는 사실을 보여 준다.

Figure 20.3 · PDF p. 559 · $proto-vEB(u)$ 의 summary와 $cluster[0..\sqrt{u}-1]$ 구조

원래 key x는 다음 위치에 재귀적으로 저장된다.

cluster[high(x)] 안의 key low(x)

summary는 어떤 cluster가 nonempty인지를 저장한다. 즉 summary 안에 value i가 존재하면, $cluster[i]$ 가 최소 하나의 key를 담고 있다는 뜻이다.

$proto-vEB(16)$ 예시

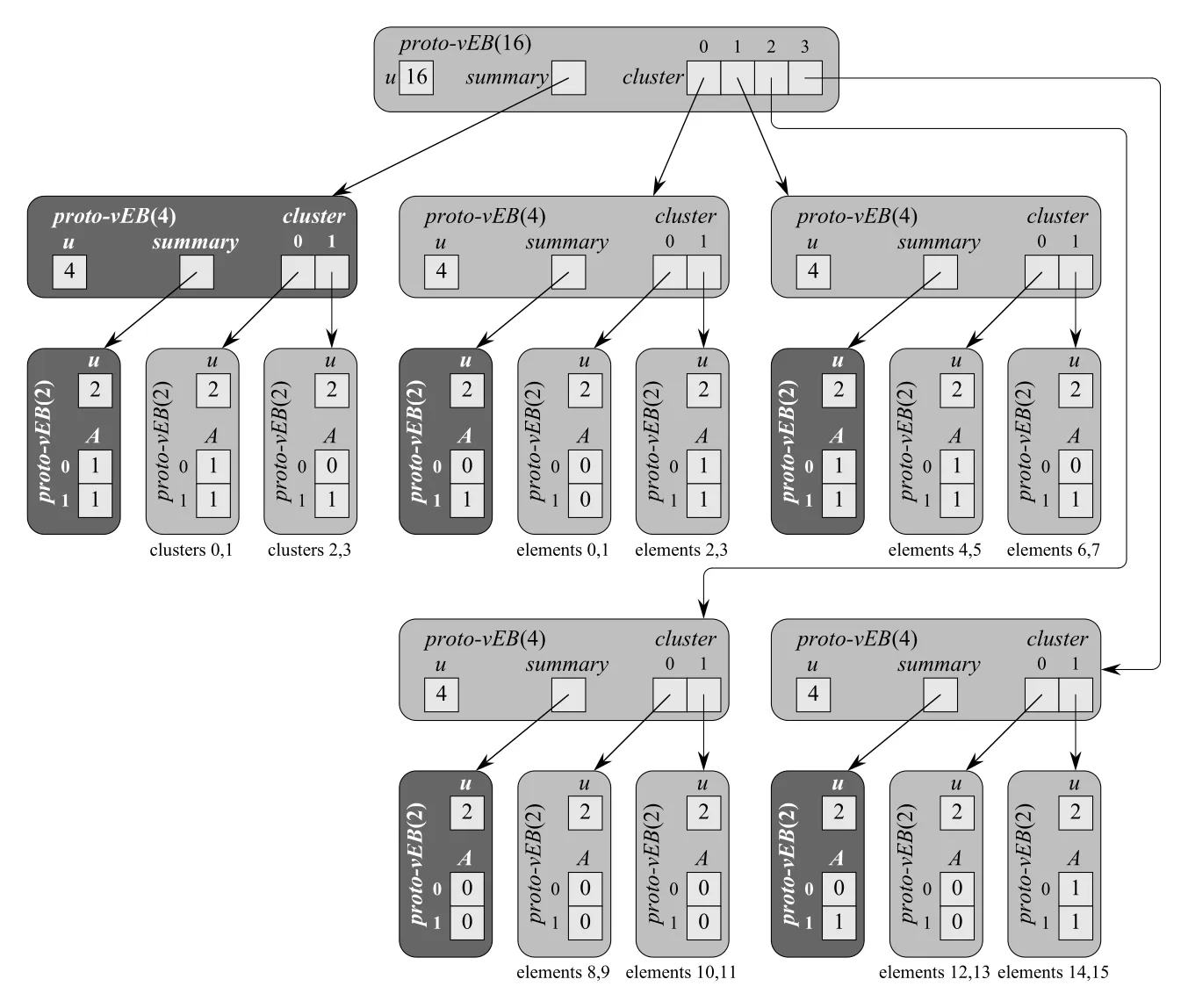

Figure 20.4는 set {2,3,4,5,7,14,15}를 저장하는 $proto-vEB(16)$ 구조를 완전히 펼쳐 보여 준다. Top-level에는 4개의 $proto-vEB(4)$ clusters와 하나의 $proto-vEB(4)$ summary가 있다. 각 $proto-vEB(4)$ 는 다시 2개의 $proto-vEB(2)$ clusters와 하나의 $proto-vEB(2)$ summary를 가진다.

Figure 20.4 · PDF p. 560 · set {2,3,4,5,7,14,15}를 저장하는 완전 확장 $proto-vEB(16)$

예를 들어 top-level $cluster[1]$ 은 values 4-7을 담당한다. 이 cluster 안에서 key 7은 local offset $low(7)=3$ 으로 저장된다. Top-level summary에는 cluster 0, 1, 3이 nonempty라는 정보가 저장되고, cluster 2는 empty이므로 summary bit가 0이다.

Proto-vEB의 중요한 설계 감각

Proto-vEB는 Figure 20.2의 height-2 structure를 “summary와 cluster도 다시 같은 문제”라고 보고 재귀화한 것이다. 이 점이 binary tree overlay와 다르다.

접근	universe를 줄이는 방식	한 level의 의미
binary tree overlay	$u \to u/2$	key range를 반으로 나눔
degree $\sqrt{u}$ tree	$u \to \sqrt{u}$ 로 볼 준비	clusters와 summary로 나눔
`proto-vEB`	$u \to \sqrt{u}$ 재귀	summary와 each cluster가 같은 ADT를 다시 구현

이 구조가 곧바로 모든 operation을 $O(\lg \lg u)$ 로 만들지는 못한다. 특히 MINIMUM과 SUCCESSOR에서 recursive calls가 두 갈래로 생기는 문제가 남는다. 다음 구간에서 이 한계를 확인한 뒤, 20.3에서 min/max attributes를 추가해 해결한다.

20.2.2 Operations on a proto van Emde Boas structure

Proto-vEB operations는 현재 structure V와 key x를 받으며, $0 \le x < V.u$ 를 가정한다. Query operations는 MEMBER, MINIMUM, SUCCESSOR를 중심으로 설명하고, MAXIMUM, PREDECESSOR는 symmetric하다.

Membership: `PROTO-vEB-MEMBER`

MEMBER는 summary를 볼 필요 없이 key가 속한 cluster로 계속 내려가면 된다.

PROTO-vEB-MEMBER(V, x)
1  if V.u == 2
2      return V.A[x]
3  else return PROTO-vEB-MEMBER(V.cluster[high(x)], low(x))

예를 들어 Figure 20.4의 $proto-vEB(16)$ 에서 $MEMBER(6)$ 을 확인하면:

\begin{aligned} u&=16: high(6)=1, low(6)=2 \to cluster[1]로 이동 \\ u&=4 : high(2)=1, low(2)=0 \to cluster[1]로 이동 \\ u&=2 : A[0] = 0 \to 6은 set에 없음 \end{aligned}

한 level에서 constant work만 하고 universe size가 $\sqrt{u}$ 로 줄어드므로:

T(u) = T(\sqrt{u}) + O(1) = O(\lg \lg u)

따라서 PROTO-vEB-MEMBER는 proto-vEB에서도 이미 목표 시간 $O(\lg \lg u)$ 를 달성한다.

Minimum: `PROTO-vEB-MINIMUM`

Minimum은 먼저 summary에서 nonempty인 가장 왼쪽 cluster를 찾고, 그 cluster 안에서 다시 minimum offset을 찾아야 한다.

PROTO-vEB-MINIMUM(V)
1  if V.u == 2
2      if V.A[0] == 1
3          return 0
4      elseif V.A[1] == 1
5          return 1
6      else return NIL
7  else min-cluster = PROTO-vEB-MINIMUM(V.summary)
8      if min-cluster == NIL
9          return NIL
10     else offset = PROTO-vEB-MINIMUM(V.cluster[min-cluster])
11          return index(min-cluster, offset)

논리는 자연스럽다. summary의 minimum은 첫 nonempty cluster 번호이고, 해당 cluster의 minimum offset을 합치면 전체 minimum이다. 하지만 recursive calls가 두 번 발생한다.

T(u) = 2T(\sqrt{u}) + O(1) (20.3)

$m = \lg u$ , $S(m)=T(2^{m})$ 로 치환하면:

S(m) = 2S(m/2) + O(1) = \Theta(m)

따라서:

T(u) = \Theta(\lg u)

즉 proto-vEB의 MINIMUM은 목표인 $O(\lg \lg u)$ 에 실패한다. 한 level에서 summary와 cluster 양쪽으로 재귀 호출하기 때문이다.

Successor: `PROTO-vEB-SUCCESSOR`

SUCCESSOR(V, x)는 x보다 큰 최소 key를 찾는다. x가 현재 set에 있을 필요는 없다.

PROTO-vEB-SUCCESSOR(V, x)
1  if V.u == 2
2      if x == 0 and V.A[1] == 1
3          return 1
4      else return NIL
5  else offset = PROTO-vEB-SUCCESSOR(V.cluster[high(x)], low(x))
6      if offset != NIL
7          return index(high(x), offset)
8      else succ-cluster = PROTO-vEB-SUCCESSOR(V.summary, high(x))
9          if succ-cluster == NIL
10             return NIL
11         else offset = PROTO-vEB-MINIMUM(V.cluster[succ-cluster])
12              return index(succ-cluster, offset)

흐름은 세 단계다.

먼저 같은 cluster 안에서 $low(x)$ 의 successor를 찾는다.
없다면 summary에서 $high(x)$ 보다 큰 다음 nonempty cluster를 찾는다.
그런 cluster가 있으면 그 cluster의 minimum offset을 찾아 원래 key로 복원한다.

문제는 worst case에서 recursive SUCCESSOR가 두 번, MINIMUM이 한 번 호출된다는 점이다.

T(u) = 2T(\sqrt{u}) + \Theta(\lg u)

이 recurrence는 $\Theta(\lg u \lg \lg u)$ 가 되어 MINIMUM보다도 느리다. proto-vEB가 구조적으로는 좋은 방향이지만 아직 목표를 달성하지 못한다는 사실이 여기서 분명해진다.

Insert: `PROTO-vEB-INSERT`

Insertion은 key를 cluster에 넣고, summary에도 해당 cluster가 nonempty임을 표시해야 한다.

PROTO-vEB-INSERT(V, x)
1  if V.u == 2
2      V.A[x] = 1
3  else PROTO-vEB-INSERT(V.cluster[high(x)], low(x))
4      PROTO-vEB-INSERT(V.summary, high(x))

이것도 recursive calls가 두 번이므로:

T(u) = 2T(\sqrt{u}) + O(1) = \Theta(\lg u)

Delete의 어려움

Deletion은 insertion보다 까다롭다. Insert할 때는 cluster에 key 하나를 넣으면 summary에 $high(x)$ 를 무조건 1로 표시해도 된다. 하지만 delete할 때는 key를 지운 뒤 그 cluster가 완전히 비었는지 알아야 summary bit를 0으로 지울 수 있다.

Proto-vEB 정의만으로는 cluster가 empty인지 빠르게 알기 어렵다. 해당 cluster의 $\sqrt{u}$ bits를 모두 검사해야 할 수 있고, 별도 element count n attribute를 추가하는 방법도 생각할 수 있다. CLRS는 PROTO-vEB-DELETE 구현을 연습문제로 남긴다.

Proto-vEB의 한계 요약

Operation	Recursive calls	Time
`PROTO-vEB-MEMBER`	1	$O(\lg \lg u)$
`PROTO-vEB-MINIMUM`	2	$\Theta(\lg u)$
`PROTO-vEB-SUCCESSOR`	2 + `MINIMUM`	$\Theta(\lg u \lg \lg u)$
`PROTO-vEB-INSERT`	2	$\Theta(\lg u)$
`PROTO-vEB-DELETE`	empty cluster 확인 필요	그대로는 곤란

결론은 명확하다. $O(\lg \lg u)$ 를 얻으려면 각 operation이 한 level에서 at most one recursive call만 해야 한다. 20.3의 진짜 vEB tree는 min과 max를 각 structure에 직접 저장해서 MINIMUM, MAXIMUM, empty check를 $O(1)$ 로 만들고, recursive call 수를 줄인다.

20.3 The van Emde Boas tree

실제 van Emde Boas tree는 proto-vEB와 거의 같은 recursive summary/cluster 구조를 쓰지만, 각 structure에 min과 max를 추가로 저장한다. 이 작은 추가 정보가 대부분의 operation에서 recursive call 하나를 제거해 $O(\lg \lg u)$ 를 만든다.

Universe size 제한 완화: upper/lower square root

20.2에서는 $u = 2^{2^{k}}$ 만 허용했다. 실제 vEB tree에서는 $u$ 가 임의의 power of 2이면 된다. 즉 $u = 2^{k}$ 라고만 가정한다. $\lg u$ 가 odd일 수 있으므로 key bits를 정확히 반으로 나눌 때 upper half와 lower half 크기가 다를 수 있다.

CLRS는 다음 두 값을 사용한다.

\begin{aligned} \text{upper sqrt:} 2^{\operatorname{ceil}((\lg u)/2)} \\ \text{lower sqrt:} 2^{\operatorname{floor}((\lg u)/2)} \end{aligned}

정리본에서는 표기 편의를 위해 각각 $sqrt_{up}(u)$ , $sqrt_{down}(u)$ 라고 쓰겠다. 그러면:

u = sqrt_{up}(u) \cdot sqrt_{down}(u)

high, low, index도 lower square root 기준으로 다시 정의된다.

\begin{aligned} high(x) &= floor(x / sqrt_{down}(u)) \\ low(x) &= x \bmod sqrt_{down}(u) \\ index(x, y) &= x \cdot sqrt_{down}(u) + y \end{aligned}

summary는 cluster 번호들을 저장해야 하므로 universe size가 $sqrt_{up}(u)$ 이고, 각 cluster는 offset을 저장하므로 universe size가 $sqrt_{down}(u)$ 다.

20.3.1 van Emde Boas trees

$vEB(u)$ 는 다음 attributes를 가진다.

Attribute	의미
`u`	현재 tree의 universe size
`min`	현재 vEB tree에 저장된 minimum element. Empty이면 `NIL`
`max`	현재 vEB tree에 저장된 maximum element. Empty이면 `NIL`
`summary`	nonempty clusters를 나타내는 `vEB(sqrt_up(u))`
$cluster[i]$	cluster `i`의 contents를 저장하는 `vEB(sqrt_down(u))`

Figure 20.5는 $u > 2$ 인 vEB tree의 정보를 보여 준다. Proto-vEB와 비교하면 min과 max가 새로 추가되었고, summary와 cluster의 universe sizes가 upper/lower square root로 나뉜다.

Figure 20.5 · PDF p. 567 · 실제 $vEB(u)$ 의 min, max, summary, cluster 구성

가장 중요한 비대칭은 다음이다.

V.min은 V.cluster[...] 안에 저장하지 않는다.
V.max는 원소가 2개 이상이면 cluster 안에도 저장된다.

즉 vEB tree V가 나타내는 set은:

{V.\min} \cup 모든 V.cluster[i]에 재귀적으로 저장된 elements

단, empty tree에서는 $V.\min = V.\max = NIL$ 이고, 원소가 하나뿐이면 $V.min = V.max = \text{그 원소}$ 이며 clusters에는 아무것도 저장하지 않는다.

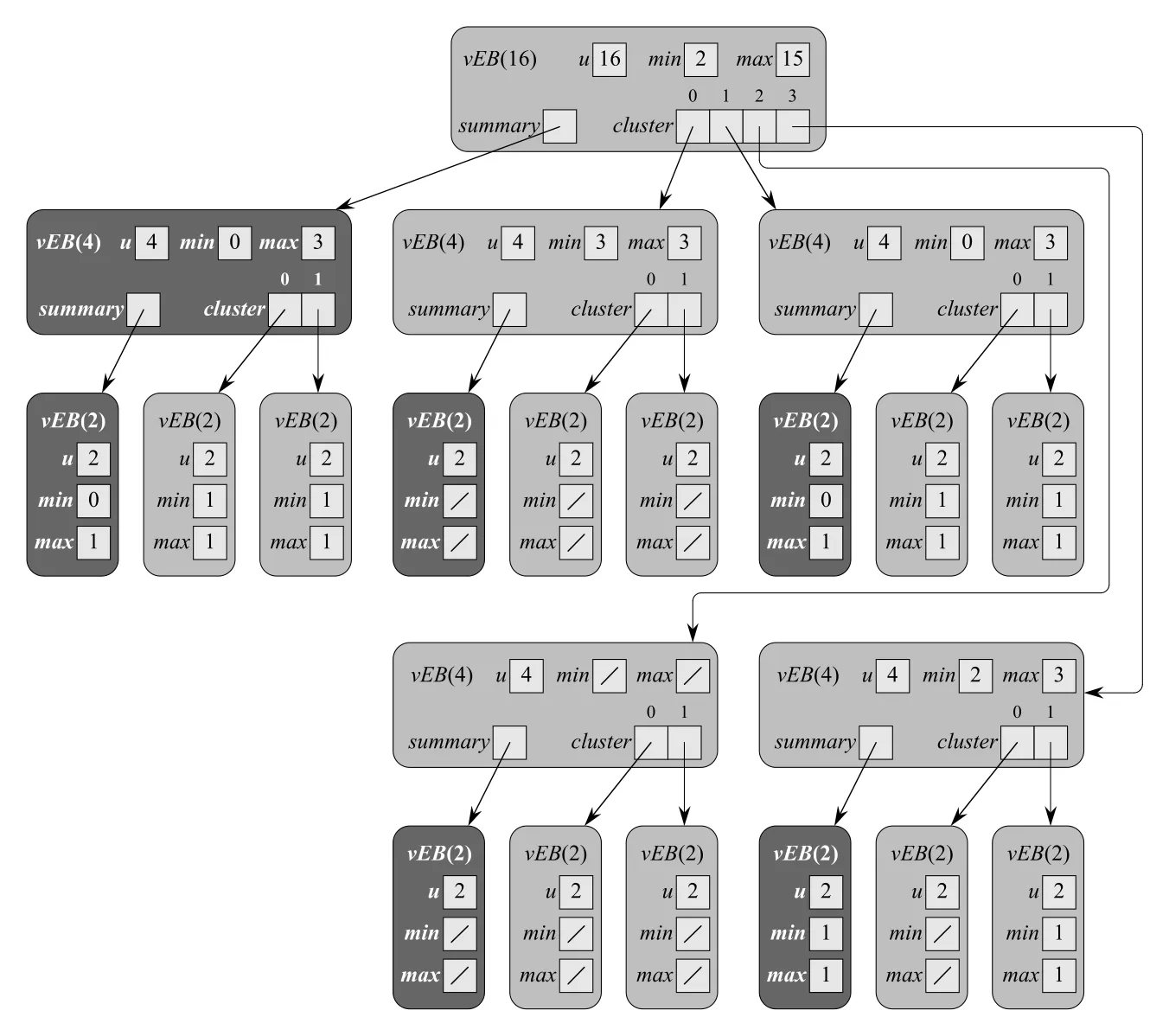

Figure 20.6은 Figure 20.4의 proto-vEB 구조와 같은 set $\{2,3,4,5,7,14,15\}$ 를 저장하는 $vEB(16)$ 이다. Top-level $V.\min = 2$ , $V.\max = 15$ 다. $2$ 는 minimum이므로 $cluster[0]$ 안에 다시 저장되지 않는다. 그래서 $cluster[0].min$ 은 3이다.

Figure 20.6 · PDF p. 569 · set {2,3,4,5,7,14,15}를 저장하는 $vEB(16)$ 과 min 비저장 규칙

$\min/\max$ 가 recursive calls를 줄이는 네 가지 방식

효과	설명
`MINIMUM`, `MAXIMUM`	그냥 `V.min`, `V.max`를 반환하므로 recursion 없음
`SUCCESSOR`/`PREDECESSOR` cluster 판정	같은 cluster 안에 successor가 있는지 `cluster.max`로 O(1)에 확인 가능
empty/singleton/multiple 판정	`min`, `max` 값만 보고 O(1)에 알 수 있음
empty insert/singleton delete 단축	empty tree에 insert하거나 singleton tree에서 delete할 때 clusters를 건드리지 않음

이 네 가지가 proto-vEB의 실패 원인이던 “한 level에서 recursive calls가 두 번 이상 발생”하는 문제를 제거한다.

Running time recurrence

Odd power of 2일 때 summary는 $sqrt_{up}(u)$ 크기를 갖는다. Recursive procedure들은 모두 최대 하나의 recursive call만 하고, 그 call의 universe size는 많아야 $sqrt_{up}(u)$ 다.

T(u) \le T(sqrt_{up}(u)) + O(1) (20.4)

$m = \lg u$ 로 두면:

T(2^{m}) \le T(2^{\lceil m/2 \rceil}) + O(1)

$\lceil m/2 \rceil \le 2m/3$ for $m \ge 2$ 이므로:

S(m) \le S(2m/3) + O(1) = O(\lg m)

따라서:

T(u) = O(\lg \lg u)

계수 $1/2$ 대신 $2/3$ 이 들어가도 asymptotic level 수는 여전히 logarithmic in lg u다.

Space와 creation cost

vEB tree는 universe size u를 알고 미리 적절한 recursive structure를 만들어야 한다. CLRS는 총 space가 $O(u)$ 이고 empty tree creation도 $O(u)$ 임을 문제로 남긴다. 이는 red-black tree처럼 empty structure를 $O(1)$ 에 만들 수 있는 자료구조와 다른 trade-off다.

따라서 operation 수가 매우 적거나 실제 저장 element 수 n이 universe size u에 비해 너무 작으면 vEB tree의 초기화/공간 비용이 부담될 수 있다. 실전적으로는 small set에는 array나 linked list 같은 단순 구조를 쓰고, 충분히 많은 operations가 있을 때 vEB 구조의 빠른 operation bound가 의미를 가진다.

20.3.2 Operations on a van Emde Boas tree: 기본 query

MINIMUM과 MAXIMUM은 min과 max를 저장하므로 constant time이다.

\begin{aligned} vEB-TREE-MINIMUM(V) \\ \text{return V.min} \\ vEB-TREE-MAXIMUM(V) \\ \text{return V.max} \end{aligned}

$V.\min = NIL$ 이면 empty tree이므로 MINIMUM도 NIL을 반환한다. 이 단순함이 proto-vEB의 MINIMUM이 두 번 recursive call하던 문제를 없앤다.

Membership: `vEB-TREE-MEMBER`

MEMBER는 x가 min 또는 max와 같으면 즉시 TRUE를 반환한다. 그렇지 않고 base case $u=2$ 이면 cluster가 없으므로 FALSE다. 그 외에는 x가 들어갈 cluster로 재귀한다.

vEB-TREE-MEMBER(V, x)
1  if x == V.min or x == V.max
2      return TRUE
3  elseif V.u == 2
4      return FALSE
5  else return vEB-TREE-MEMBER(V.cluster[high(x)], low(x))

Recursive call은 최대 하나이고 universe size가 $sqrt_{down}(u)$ 로 줄어드므로 recurrence (20.4)에 의해 $O(\lg \lg u)$ 다.

Successor: `vEB-TREE-SUCCESSOR`

SUCCESSOR(V, x)는 x보다 큰 최소 element를 찾는다. Proto-vEB와의 차이는 같은 cluster 안에 successor가 있는지를 recursive call 없이 cluster.max로 판단한다는 점이다.

vEB-TREE-SUCCESSOR(V, x)
1  if V.u == 2
2      if x == 0 and V.max == 1
3          return 1
4      else return NIL
5  elseif V.min != NIL and x < V.min
6      return V.min
7  else max-low = vEB-TREE-MAXIMUM(V.cluster[high(x)])
8      if max-low != NIL and low(x) < max-low
9          offset = vEB-TREE-SUCCESSOR(V.cluster[high(x)], low(x))
10         return index(high(x), offset)
11     else succ-cluster = vEB-TREE-SUCCESSOR(V.summary, high(x))
12         if succ-cluster == NIL
13             return NIL
14         else offset = vEB-TREE-MINIMUM(V.cluster[succ-cluster])
15             return index(succ-cluster, offset)

케이스를 나누면 다음과 같다.

경우	처리
$u=2$	$x=0$ 이고 1이 있으면 successor는 1, 아니면 `NIL`
$x < V.min$	전체 minimum이 바로 successor
같은 cluster에 `x`보다 큰 값 존재	cluster 안으로 한 번 재귀
같은 cluster에 없음	summary에서 다음 nonempty cluster를 한 번 재귀로 찾고, 그 cluster의 `MINIMUM`을 O(1)에 읽음

Line 7의 max-low가 proto-vEB의 비싼 첫 recursive search를 없앤다. 같은 cluster 안에 successor가 있는지 max-low와 $low(x)$ 비교만으로 알 수 있기 때문이다. 따라서 SUCCESSOR는 cluster 또는 summary 중 하나에만 재귀하고 $O(\lg \lg u)$ worst-case다.

Predecessor: `vEB-TREE-PREDECESSOR`

PREDECESSOR는 SUCCESSOR와 대칭이지만, V.min이 clusters에 저장되지 않는 비대칭 때문에 추가 케이스가 있다.

vEB-TREE-PREDECESSOR(V, x)
1  if V.u == 2
2      if x == 1 and V.min == 0
3          return 0
4      else return NIL
5  elseif V.max != NIL and x > V.max
6      return V.max
7  else min-low = vEB-TREE-MINIMUM(V.cluster[high(x)])
8      if min-low != NIL and low(x) > min-low
9          offset = vEB-TREE-PREDECESSOR(V.cluster[high(x)], low(x))
10         return index(high(x), offset)
11     else pred-cluster = vEB-TREE-PREDECESSOR(V.summary, high(x))
12         if pred-cluster == NIL
13             if V.min != NIL and x > V.min
14                 return V.min
15             else return NIL
16         else offset = vEB-TREE-MAXIMUM(V.cluster[pred-cluster])
17              return index(pred-cluster, offset)

Line 13-14가 추가 케이스다. x의 predecessor가 lower-numbered cluster에 없을 수 있는데, 그때 predecessor가 V.min일 수 있다. V.min은 어느 cluster에도 저장되지 않으므로 summary만 보면 놓친다.

Insertion: `vEB-TREE-INSERT`

Insertion은 proto-vEB처럼 cluster와 summary 양쪽에 항상 재귀하지 않는다. 들어갈 cluster가 이미 nonempty이면 cluster에만 재귀하면 된다. Cluster가 empty이면 summary에 cluster 번호를 넣고, cluster 자체에는 EMPTY-TREE-INSERT로 $\min=\max=low(x)$ 만 설정한다.

vEB-EMPTY-TREE-INSERT(V, x)
1  V.min = x
2  V.max = x

vEB-TREE-INSERT(V, x)
1  if V.min == NIL
2      vEB-EMPTY-TREE-INSERT(V, x)
3  else if x < V.min
4      exchange x with V.min
5  if V.u > 2
6      if vEB-TREE-MINIMUM(V.cluster[high(x)]) == NIL
7          vEB-TREE-INSERT(V.summary, high(x))
8          vEB-EMPTY-TREE-INSERT(V.cluster[high(x)], low(x))
9      else vEB-TREE-INSERT(V.cluster[high(x)], low(x))
10 if x > V.max
11     V.max = x

Line 3-4의 exchange가 중요하다. 새 key x가 현재 V.min보다 작으면 x는 새 minimum이 되어야 한다. 그런데 기존 minimum을 잃으면 안 되므로, x와 V.min을 바꿔 기존 minimum을 cluster에 삽입하게 만든다. 이 규칙 덕분에 V.min은 clusters에 저장하지 않는 invariant가 유지된다.

Insertion의 recursive call은 다음 둘 중 하나다.

상황	recursive call
target cluster가 empty	`summary`에 cluster 번호 삽입. cluster에는 O(1) empty insert
target cluster가 nonempty	target cluster에 key 삽입. summary는 이미 갱신되어 있음

따라서 한 level에서 recursive call은 최대 하나이고, 전체 time은 $O(\lg \lg u)$ 다.

Deletion: `vEB-TREE-DELETE`

Deletion은 가장 복잡하다. 삭제할 key가 V.min이면 clusters에 저장된 다음 최소 element를 찾아 새 V.min으로 올리고, 그 element를 원래 cluster에서 삭제해야 한다.

vEB-TREE-DELETE(V, x)
1  if V.min == V.max
2      V.min = NIL
3      V.max = NIL
4  elseif V.u == 2
5      if x == 0
6          V.min = 1
7      else V.min = 0
8      V.max = V.min
9  else if x == V.min
10     first-cluster = vEB-TREE-MINIMUM(V.summary)
11     x = index(first-cluster,
                 vEB-TREE-MINIMUM(V.cluster[first-cluster]))
12     V.min = x
13 vEB-TREE-DELETE(V.cluster[high(x)], low(x))
14 if vEB-TREE-MINIMUM(V.cluster[high(x)]) == NIL
15     vEB-TREE-DELETE(V.summary, high(x))
16     if x == V.max
17         summary-max = vEB-TREE-MAXIMUM(V.summary)
18         if summary-max == NIL
19             V.max = V.min
20         else V.max = index(summary-max,
                             vEB-TREE-MAXIMUM(V.cluster[summary-max]))
21 elseif x == V.max
22     V.max = index(high(x),
                   vEB-TREE-MAXIMUM(V.cluster[high(x)]))

핵심 케이스를 나누면 다음과 같다.

경우	처리
singleton tree	$\min=\max=NIL$
base $u=2$ with two elements	남은 element를 $\min=\max$ 로 설정
$x = V.min$	clusters에서 다음 minimum을 찾아 $V.min$ 으로 올리고, 그 값을 cluster에서 삭제
삭제 후 cluster empty	summary에서 cluster 번호 삭제
삭제한 값이 `V.max`	summary/cluster의 maximum으로 `V.max` 갱신

겉으로는 line 13과 line 15에서 recursive calls가 두 번 발생할 수 있어 recurrence (20.4)가 깨지는 것처럼 보인다. 하지만 두 호출은 비용 관점에서 동시에 비싸지 않다.

Line 15가 실행되려면 line 14에서 cluster가 empty가 되었어야 한다. 그러려면 line 13으로 삭제한 x가 그 cluster의 유일한 element였어야 한다. 이 경우 line 13의 recursive delete는 singleton case라 $O(1)$ 에 끝난다. 따라서 항상 다음 둘 중 하나다.

\begin{aligned} line 13 recursive call is O(1) \\ \text{or} \\ \text{line 15 recursive call does not occur} \end{aligned}

그래서 DELETE도 effective하게 한 level당 recursive call 하나만 가지며, $O(\lg \lg u)$ worst-case다.

vEB operations 요약

Operation	핵심 장치	Time
`vEB-TREE-MINIMUM`	`V.min` 직접 반환	$O(1)$
`vEB-TREE-MAXIMUM`	`V.max` 직접 반환	$O(1)$
`vEB-TREE-MEMBER`	$\min/\max$ 확인 후 cluster 하나 재귀	$O(\lg \lg u)$
`vEB-TREE-SUCCESSOR`	cluster `max`로 같은 cluster 여부 판정	$O(\lg \lg u)$
`vEB-TREE-PREDECESSOR`	cluster `min`과 `V.min` 추가 케이스	$O(\lg \lg u)$
`vEB-TREE-INSERT`	empty cluster는 O(1) insert, summary 또는 cluster 하나만 재귀	$O(\lg \lg u)$
`vEB-TREE-DELETE`	singleton delete 단축으로 두 재귀 호출이 동시에 비싸지 않음	$O(\lg \lg u)$

Problems와 chapter notes의 연결

Chapter 20의 problems는 vEB tree의 두 큰 약점인 space와 practical representation을 다룬다.

항목	연결되는 아이디어
`20-1 Space requirements for van Emde Boas trees`	기본 vEB tree의 $O(u)$ space를 분석하고, hash table 기반 `reduced-space van Emde Boas tree (RS-vEB tree)`로 nonempty clusters만 저장
`20-2 y-fast tries`	perfect hashing과 balanced BST group을 결합해 $O(n)$ space와 $O(\lg \lg u)$ query를 달성
$20.3-4$	duplicate insert/delete missing key 같은 precondition 위반을 어떻게 검사할지
$20.3-6$	$O(u)$ creation cost까지 amortized로 고려하려면 operation 수가 얼마나 필요할지

Chapter notes는 vEB tree가 P. van Emde Boas의 초기 아이디어에서 출발했음을 언급한다. 이후 universe size가 prime인 경우, nonrecursive multi-level search tree, hardware-pipelined vEB variants, predecessor lower bound까지 연결된다. 특히 predecessor 문제에 대한 lower bound는 vEB tree가 이 operation에서 본질적으로 최적인 축에 있음을 보여 준다.

연결 관계

연결 대상	관계
Chapter 8 `Counting sort`	bounded integer keys를 이용해 comparison lower bound를 우회하는 발상
Chapter 11 `Hash tables`	`RS-vEB tree`에서 nonempty clusters만 hash table로 저장
Chapter 13 `Red-black trees`	comparison-based dynamic set과 bounded-universe dynamic set의 trade-off 비교 대상
Chapter 17 `Dynamic tables`	RS-vEB의 dynamic hash table 공간 관리와 연결
Chapter 19 `Fibonacci heaps`	priority queue operations를 더 빠르게 하려는 맥락에서 이어짐

오해하기 쉬운 내용

오해	정정
vEB tree는 $O(\lg \lg n)$ 이다	정확한 bound는 universe size 기준 $O(\lg \lg u)$ 다
`n`과 `u`는 같은 의미다	`n`은 저장된 element 수, `u`는 가능한 key 값의 범위 크기다
모든 integer key에 바로 쓸 수 있다	key가 bounded universe ${0,\ldots,u-1}$ 안에 있어야 하며 duplicate도 기본 구조에서는 허용하지 않는다
proto-vEB만으로 충분하다	proto-vEB는 `MINIMUM`, `SUCCESSOR`, `INSERT` 등에서 recursive calls가 많아 목표 시간에 실패한다
`V.min`도 cluster에 저장된다	실제 vEB에서는 `V.min`은 clusters에 저장하지 않는다. `V.max`는 원소가 2개 이상이면 cluster에도 저장된다
`DELETE`는 recursive call을 두 번 하므로 느리다	두 번째 recursive call이 생기면 첫 번째 call은 singleton delete라 constant time이다
vEB tree는 공간도 항상 효율적이다	기본 구조는 $O(u)$ space라 sparse set에서는 부담이 크다

면접 질문

vEB tree가 comparison-based $\Omega(\lg n)$ 장벽을 우회할 수 있는 전제는 무엇인가?
n과 u의 차이를 설명하고, vEB tree의 running time이 어느 쪽에 의존하는지 말하라.
Bit vector direct addressing에서 MEMBER는 빠른데 SUCCESSOR가 느린 이유는 무엇인가?
summary와 cluster가 각각 어떤 정보를 저장하는지 설명하라.
$high(x)$ , $low(x)$ , $index(i,j)$ 의 의미와 관계를 설명하라.
Proto-vEB의 MINIMUM이 $O(\lg \lg u)$ 가 아니라 $\Theta(\lg u)$ 인 이유는 무엇인가?
실제 vEB tree에서 min과 max attributes가 recursive calls를 어떻게 줄이는가?
왜 V.min은 clusters에 저장하지 않고, 이 비대칭이 PREDECESSOR에 어떤 추가 케이스를 만드는가?
vEB-TREE-INSERT에서 $x < V.min$ 일 때 왜 $x$ 와 $V.min$ 을 exchange하는가?
vEB-TREE-DELETE가 두 recursive calls를 할 수 있는데도 $O(\lg \lg u)$ 인 이유를 설명하라.
기본 vEB tree의 $O(u)$ space 문제와 RS-vEB tree, y-fast trie가 해결하려는 방향을 설명하라.
