Internetwork Protocols

개요

Chapter 18은 Internet Protocols의 기본 뼈대다. 먼저 거의 모든 protocol이 공통으로 수행하는 기능을 정리하고, 여러 heterogeneous network를 router로 묶는 internetworking 원리를 설명한 뒤, IPv4, IPv6, IPSec으로 이어진다. 이 장의 핵심은 “상위 계층 데이터가 어떻게 PDU로 감싸지고, 여러 network/router를 거쳐, 주소와 fragmentation 정보를 유지한 채 destination까지 전달되는가”다.

핵심 개념

세부 정리

18.1 Basic Protocol Functions

Protocol은 단순히 “형식 약속”이 아니라, 양 끝 entity가 데이터를 주고받기 위해 필요한 기능 묶음이다. 모든 protocol이 모든 기능을 갖지는 않는다. 같은 기능이 여러 layer에 중복되어 나타나는 경우도 많다. 예를 들어 error control은 data link layer에서 hop 단위로 필요하고, transport layer에서 end-to-end 복구를 위해 다시 필요할 수 있다.

Encapsulation

대부분의 protocol은 데이터를 block 단위인 PDU (Protocol Data Unit)로 전송한다. PDU는 user data만 담는 것이 아니라 control information을 함께 담는다. 어떤 PDU는 control information만 있고 data가 없을 수도 있다.

Encapsulation은 entity가 받은 data에 header, 때로는 trailer를 붙여 PDU로 만드는 과정이다. 예를 들어 upper-layer data가 TCP segment가 되고, 다시 IP datagram이 되고, 다시 data-link frame이 되는 식으로 각 layer가 자기 control information을 덧붙인다. 이 장의 뒤쪽 IPv4/IPv6 header 설명은 encapsulation이 실제 packet format에 어떻게 박히는지를 보여준다.

Fragmentation and Reassembly

Fragmentation은 higher layer에서 받은 큰 block을 lower-level network가 처리할 수 있는 더 작은 PDU들로 나누는 과정이다. OSI 계열 문헌에서는 segmentation이라는 말을 쓰기도 하지만, TCP/IP specification에서는 보통 fragmentation이라고 부른다.

Fragmentation이 필요한 이유는 하나가 아니다.

하지만 PDU를 너무 작게 만들면 header/control overhead 비율이 커지고, PDU마다 interrupt와 processing이 발생해 처리 비용이 늘어난다. 따라서 protocol designer는 maximum/minimum PDU size를 정할 때 reliability, fairness, buffer, overhead, processing cost를 함께 본다. Reassembly는 이 조각들을 application이 이해할 수 있는 message로 다시 맞추는 과정이며, fragment가 out of order로 도착하면 더 복잡해진다.

Connection Control

Data transfer 방식은 크게 connectionless data transfer와 connection-oriented data transfer로 나뉜다. Connectionless 방식에서는 각 PDU가 독립적으로 취급된다. Chapter 10의 datagram operation이 예다. 반대로 connection-oriented 방식에서는 두 entity 사이에 logical association, 즉 connection을 먼저 만들고 그 connection 상태를 바탕으로 데이터를 주고받는다. Chapter 10의 virtual circuit이 대표 예다.

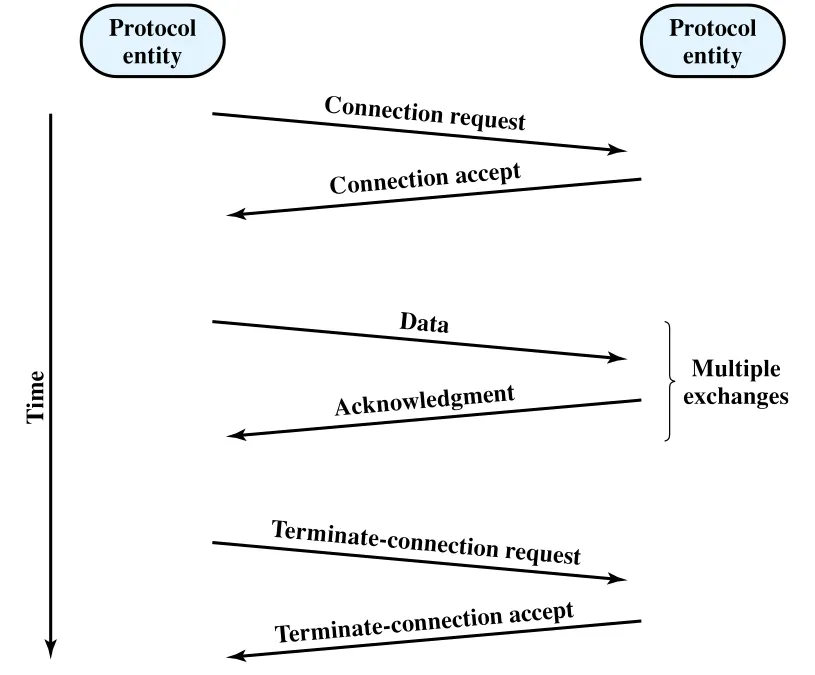

Figure 18.1 · PDF p. 579 · connection establishment, data transfer, connection termination의 세 단계

Figure 18.1처럼 connection-oriented transfer는 보통 세 phase로 구성된다.

Connection-oriented protocol의 중요한 특징은 sequencing이다. 각 side가 자신이 보내는 PDU에 sequential number를 붙이고, outgoing/incoming number를 추적한다. Sequencing은 ordered delivery, flow control, error control을 지원한다. 다만 frame relay나 ATM처럼 connection-oriented이면서도 sequencing을 제공하지 않는 예도 있다. 이 경우에도 PDU format에는 connection을 식별하는 connection identifier가 필요하다.

Ordered Delivery

서로 다른 host가 network를 통해 통신할 때 PDU들은 서로 다른 path를 지나 out of order로 도착할 수 있다. File transfer처럼 record 순서가 중요한 응용에서는 receiver가 원래 순서를 복구해야 한다. 가장 단순한 방법은 PDU마다 sequence number를 붙이는 것이다.

주의할 점은 sequence number field가 유한하다는 것이다. Sequence number는 modulo 방식으로 반복되므로, maximum sequence number는 한 시점에 outstanding 상태일 수 있는 PDU 수보다 커야 한다. selective-repeat ARQ 같은 경우에는 ambiguity를 피하려고 최대 outstanding PDU 수의 두 배 수준까지 고려해야 한다.

Flow Control

Flow control은 receiving entity가 transmitting entity의 전송량 또는 전송 속도를 제한하는 기능이다. 가장 단순한 방식은 stop-and-wait처럼 PDU 하나마다 ACK를 기다리는 것이다. 더 효율적인 방식은 transmitter에게 ACK 없이 보낼 수 있는 양인 credit을 주는 방식이며, HDLC의 sliding-window가 예다.

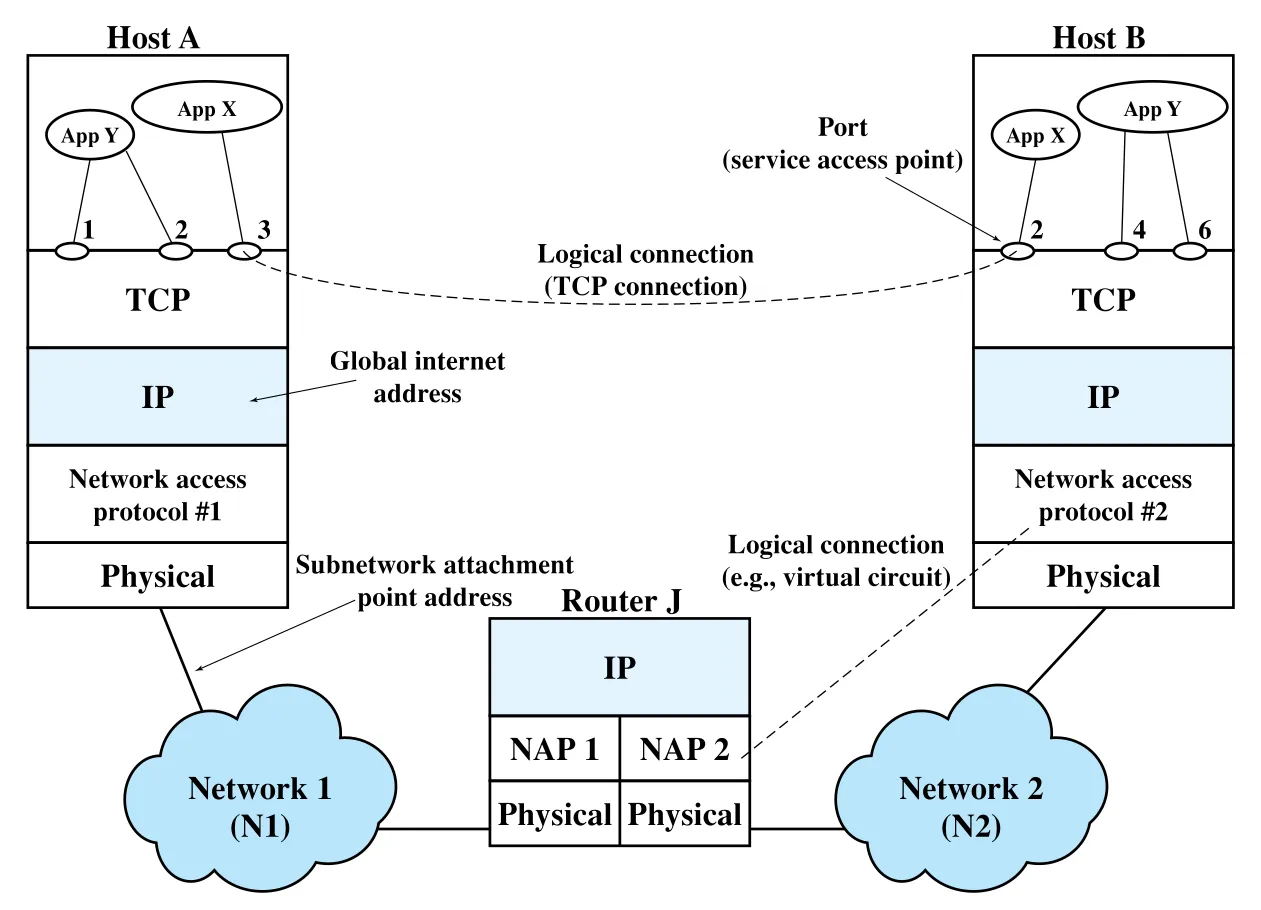

Figure 18.2 · PDF p. 581 · TCP/IP architecture에서 application, TCP, IP, network access protocol이 각기 다른 주소와 logical connection을 갖는 모습

Figure 18.2는 flow control이 한 layer에만 있는 기능이 아님을 보여준다. Network는 host A에 대해 traffic control을 위해 flow control을 행사할 수 있고, host B의 network access module은 finite buffer 때문에 transport protocol 차원의 flow control이 필요할 수 있으며, B의 application도 disk access 대기 등으로 overflow될 수 있어 application-oriented protocol 차원의 flow control이 필요할 수 있다.

Error Control

Error control은 data/control information의 loss 또는 damage에 대비하는 기능이다. 전형적으로 두 부분으로 나뉜다.

일부 protocol은 error correction code를 사용해 receiver가 오류를 감지할 뿐 아니라 일정 범위까지 수정할 수 있게 한다. 하지만 internet 전체 관점에서는 hop 단위 error control만으로 충분하지 않다. Network access protocol이 station-network 사이 교환을 보호하더라도 packet이 network 내부에서 사라질 수 있으므로, transport protocol이 end-to-end loss recovery를 담당해야 한다.

Addressing

Addressing은 단순히 “IP 주소 하나”가 아니다. 통신 구조 안에서 무엇을 식별하느냐에 따라 여러 층위가 있다.

Addressing level에서 network-level address는 end system과 intermediate system을 식별하고 routing에 쓰인다. TCP/IP에서는 이것이 IP address 또는 internet address이고, OSI에서는 NSAP (Network Service Access Point)다. Data가 destination system에 도착하면 다시 process/application으로 전달되어야 하므로 TCP/IP의 port, OSI의 SAP (Service Access Point) 같은 상위 식별자가 필요하다.

Addressing scope에서 global address는 두 성질을 가져야 한다. 첫째, global nonambiguity로 하나의 global address가 unique system을 식별해야 한다. 같은 system이 여러 global address를 갖는 synonym은 허용된다. 둘째, global applicability로 어느 global address에서도 다른 system의 global address를 식별할 수 있어야 한다. 이런 성질 때문에 internet은 임의의 network에 붙은 system에서 다른 network의 system으로 routing할 수 있다.

Network-level global address와 별개로 각 network 안에서는 interface를 식별하는 network attachment point address가 필요하다. IEEE 802 network의 MAC address, ATM host address가 예다. Port/SAP는 global하게 unique할 필요는 없고 해당 system 내부에서만 unique하면 된다. 예를 들어 host A의 port 1과 host B의 port 1은 각각 A.1, B.1로 구분된다.

Connection identifier는 connection-oriented transfer에서 overhead와 routing state를 줄인다. Connection setup 때는 destination global address를 쓰지만, connection이 수락된 뒤에는 짧은 number인 connection identifier로 future PDU를 식별할 수 있다. 장점은 다음과 같다.

Addressing mode는 destination 수에 관한 구분이다.

Multiplexing

Multiplexing은 여러 상위 connection이나 data stream을 하나의 하위 connection/interface 위에 실어 보내거나, 반대로 하나의 상위 connection을 여러 하위 connection으로 나누는 기능이다.

Port name도 multiplexing을 가능하게 한다. 하나의 host에 여러 TCP connection이 동시에 terminates될 수 있고, 각 connection은 서로 다른 port pair로 구분된다.

Transmission Services

Protocol은 기본 data transfer 외에도 추가 서비스를 제공할 수 있다.

이런 서비스는 protocol만으로 공중에 생기지 않는다. Underlying transmission system과 intervening lower-level entities가 실제로 지원할 수 있어야 상위 protocol이 그 기능을 행사할 수 있다.

18.2 Principles of Internetworking

하나의 network만으로는 사용자가 원하는 모든 resource에 접근하기 어렵다. 그렇다고 서로 다른 network들을 하나의 거대한 단일 network로 합치는 것은 현실적이지 않다. 각 network는 addressing, maximum packet size, access mechanism, timeout, routing, access control이 서로 다를 수 있기 때문이다. Internetworking은 이런 network들의 정체성을 유지하면서, 서로 다른 network에 붙은 end system들이 통신할 수 있게 하는 방법이다.

Internetworking Terms

Bridge와 router의 핵심 차이는 internetworking logic이 위치하는 layer다. Bridge는 OSI layer 2에서 frame을 relay하고, 상위 protocol이 동일하다고 가정한다. Router는 OSI layer 3에서 packet을 route하며, 서로 다른 network access technology 위에 공통 internet protocol layer를 얹는다. 이 장의 중심은 connectionless router 기반 internetworking이다.

Internetworking Requirements

Internetworking facility가 제공해야 하는 요구사항은 다음과 같다.

마지막 요구사항이 가장 어렵다. Internetworking은 기존 network를 고치지 않는 대신, 차이를 흡수해야 한다.

IP는 이 요구사항 중 일부를 만족한다. 하지만 accounting, directory, access control, detailed status reporting 같은 기능은 IP만으로 끝나지 않고 control/application software가 추가로 필요하다.

Connectionless Operation

대부분의 internetworking 구현에서 Internet Protocol level은 connectionless operation을 사용한다. 이는 packet-switching network의 datagram mechanism과 대응된다. 각 network PDU는 독립적으로 취급되며 source ES에서 destination ES까지 router와 network들을 hop-by-hop으로 지나간다.

Connectionless internetworking의 동작 감각은 다음과 같다.

모든 ES와 router는 공통 network-layer protocol인 Internet Protocol (IP)을 공유한다. IP 아래에는 특정 network에 접근하기 위한 network access protocol이 필요하다. 따라서 ES/router의 network layer에는 보통 두 sublayer가 있다고 볼 수 있다. 위쪽 sublayer는 internetworking function을 제공하는 IP이고, 아래쪽 sublayer는 Ethernet, frame relay 같은 particular network access function을 제공한다.

18.3 Internet Protocol Operation

이 절은 IPv4를 기준으로 설명하지만, 핵심 흐름은 IPv6 같은 connectionless Internet Protocol에도 적용된다. IP는 end system 사이에 connectionless, 즉 datagram service를 제공한다. 장점은 세 가지다. 첫째, IP가 constituent network에 많은 기능을 요구하지 않으므로 다양한 network 위에서 동작한다. 둘째, datagram 방식은 route 변경이 쉬워 failure와 congestion에 robust하다. 셋째, UDP처럼 connectionless transport protocol에 불필요한 virtual-circuit overhead를 강요하지 않는다.

IP Datagram Wrapping Across Networks

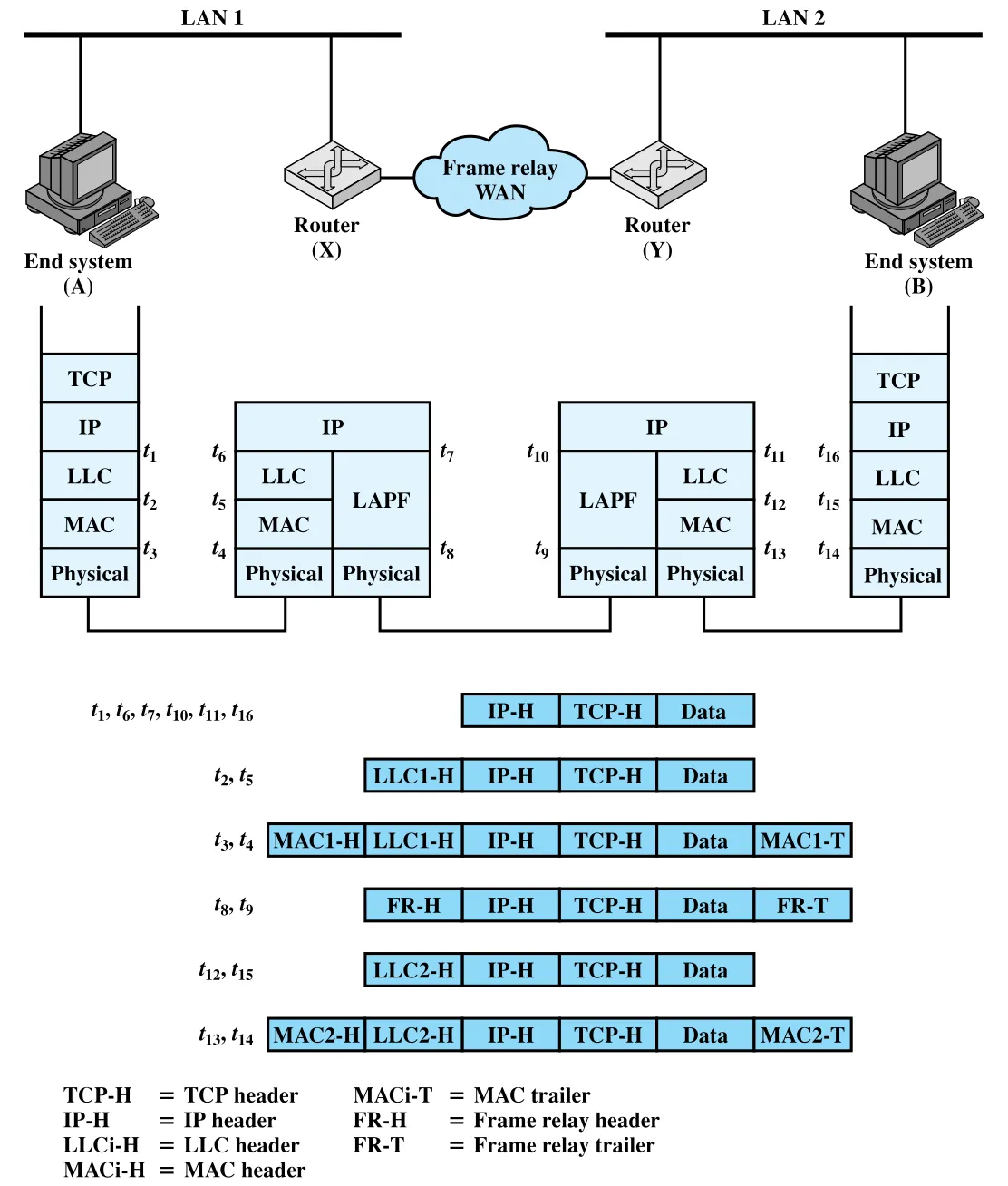

Figure 18.3 · PDF p. 588 · LAN 1, frame relay WAN, LAN 2를 거치며 IP datagram은 유지되고 link-layer wrapper만 바뀌는 예

Figure 18.3의 예시는 host A가 LAN 1에 있고 host B가 LAN 2에 있으며, 두 LAN 사이가 frame relay WAN으로 연결된 구조다. End system과 router는 모두 공통 IP를 구현해야 한다. End system A와 B는 IP 위의 protocol, 예를 들어 TCP 또는 UDP도 공유한다. 반면 intermediate router는 IP까지만 구현하면 되고, TCP 같은 transport layer까지 알 필요는 없다.

핵심은 IP header + upper-layer data로 이루어진 IP datagram은 router를 지나도 논리적으로 유지되고, 각 link/network에 맞는 wrapper만 바뀐다는 점이다.

이 예에서 source A의 IP module은 destination B가 자기 network에 없다는 것을 알고 router X를 next hop으로 선택한다. 이때 IP datagram 안의 destination은 B의 global internet address이지만, LAN 1의 MAC header에 들어가는 destination은 router X의 MAC-level address다. 즉 “IP destination”과 “현재 link의 next-hop address”는 다르다.

Router가 IP datagram을 받으면 lower-layer fields를 제거하고 IP header를 분석한다. 그 다음 세 가지 가능성이 있다.

Unreliable IP Service

IP service는 unreliable하다. 이는 무가치하다는 뜻이 아니라, IP가 delivery, ordering, duplication 방지를 보장하지 않는다는 뜻이다. Packet이 queue overflow, lifetime expiration, FCS error, route failure 등으로 사라질 수 있고, successive datagram들이 다른 path를 지나 out of order로 도착할 수도 있다. 이런 오류 복구는 다음 higher layer, 대표적으로 TCP, 의 책임이다.

이 설계의 trade-off는 명확하다.

Design Issues

IP-controlled internet의 설계 이슈는 packet-switching network의 이슈와 닮았다. Router는 packet-switching node처럼 동작하고, intervening network는 transmission link처럼 사용된다.

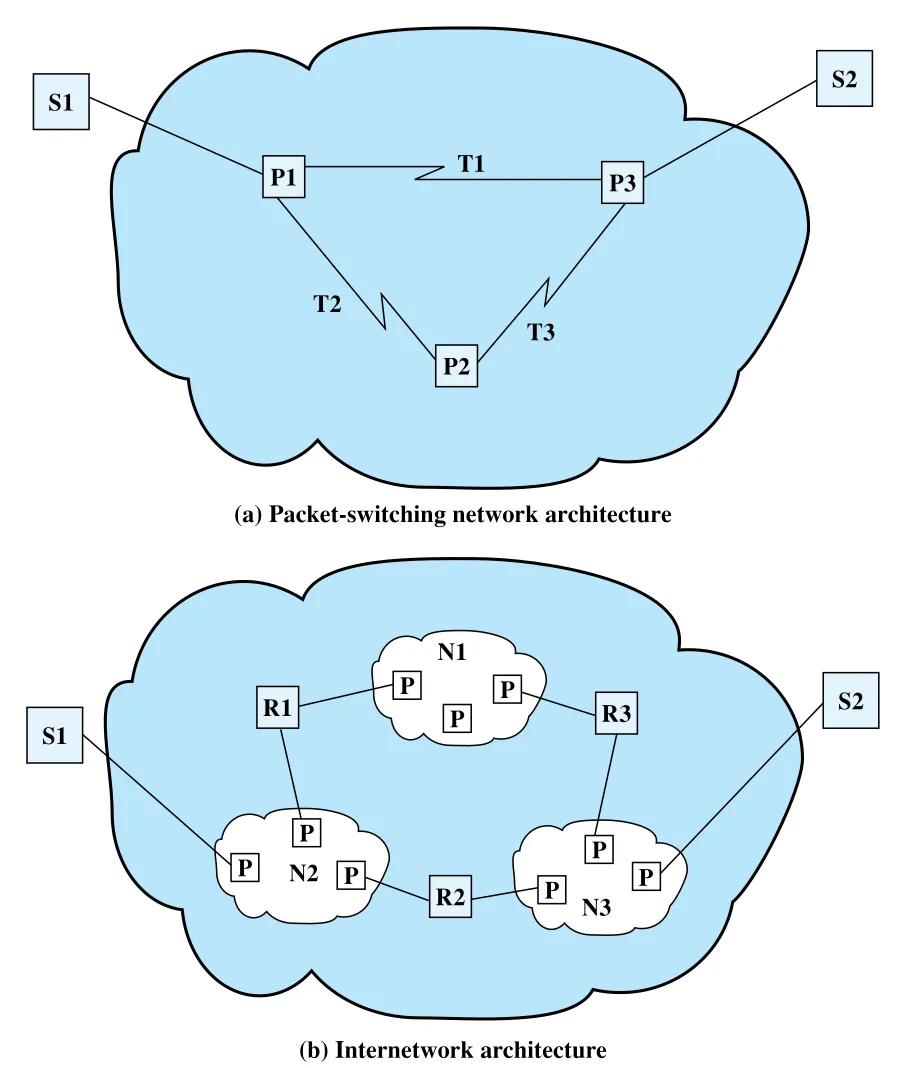

Figure 18.4 · PDF p. 591 · packet-switching node/link와 internet router/network의 대응 관계

Figure 18.4는 internet을 하나의 packet-switching network처럼 볼 수 있음을 보여준다. Packet-switching network의 node P1/P2/P3는 internet의 router R1/R2/R3에 대응하고, transmission link T1/T2/T3는 internet 안의 network N1/N2/N3에 대응한다.

Routing

Routing을 위해 각 end system과 router는 destination network마다 “어느 next router로 보낼지”를 담은 routing table을 유지한다. Routing table은 static일 수도 있고 dynamic일 수도 있다. Static table도 alternate route를 가질 수 있지만, dynamic table은 router failure와 congestion에 더 유연하다. Router가 down되면 neighbor가 status report를 보내고, 다른 router/station이 routing table을 update할 수 있다.

Routing table은 단순 shortest path만을 위한 것이 아니다. Security classification이나 priority 같은 internetworking service에도 연결된다. 예를 들어 특정 security level의 data가 그 등급을 처리할 수 없는 network를 지나지 않도록 routing mechanism이 보장해야 할 수 있다.

Source routing에서는 source station이 datagram 안에 router들의 sequential list를 넣어 route를 지정한다. Route recording에서는 각 router가 자기 internet address를 datagram의 address list에 append한다. Route recording은 test/debugging에 유용하다.

Datagram Lifetime

Dynamic routing이나 alternate routing을 쓰면 datagram이 loop에 빠질 수 있다. 영원히 순환하는 datagram은 resource를 낭비하고, transport protocol이 가정하는 maximum datagram lifetime을 깨뜨린다. 그래서 datagram은 lifetime을 가져야 하며, lifetime이 끝나면 discard된다.

Lifetime 구현 방법은 두 가지가 있다.

Fragmentation and Reassembly

Internet을 구성하는 network들은 서로 다른 maximum packet size를 가질 수 있다. 모든 network에 uniform packet size를 강제하는 것은 비효율적이므로, router는 outgoing network의 maximum size에 맞게 datagram을 fragment할 수 있다.

Reassembly 위치는 중요한 설계 선택이다.

IP fragmentation에는 header의 다음 정보가 사용된다.

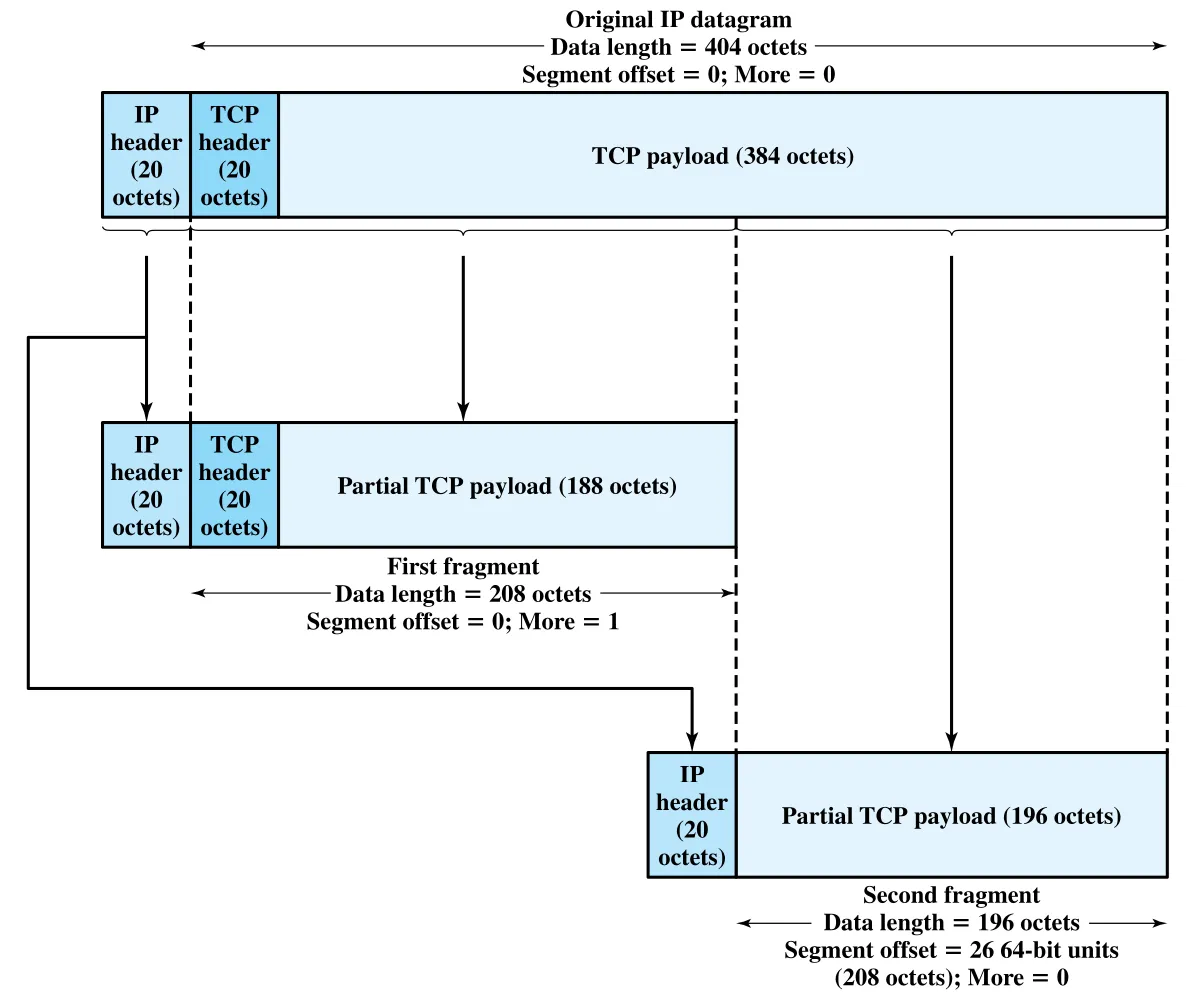

Figure 18.5 · PDF p. 594 · TCP segment를 담은 IP datagram이 두 fragment로 나뉘는 예

Figure 18.5의 original IP datagram은 20-octet IP header, 20-octet TCP header, 384-octet TCP payload를 포함한다. Fragmentation 후 첫 fragment는 TCP header와 payload 일부를 담고, second fragment는 남은 TCP payload만 담는다. 중요한 점은 TCP header가 두 번째 fragment에 복제되지 않는다는 것이다. IP는 payload 내부가 TCP header인지 application data인지 신경 쓰지 않고, IP payload 전체를 opaque byte sequence로 본다.

Fragmentation 절차를 일반화하면 다음과 같다.

1. Incoming datagram의 header fields를 복사해 새 datagram들을 만든다.
2. User data field를 64-bit boundary에 맞춰 나눈다.
3. 첫 fragment의 Data Length를 삽입된 data 길이로 설정하고 More Flag = 1로 둔다.
4. 뒤 fragment의 Offset은 앞 fragment data 길이를 8 octets 단위로 나눈 값만큼 증가시키고, 마지막 fragment의 More Flag는 원래 값 또는 false가 된다.

Destination reassembly는 같은 ID를 가진 fragment들의 data fields를 buffer의 올바른 위치에 삽입한다. Offset 0에서 시작해 false More Flag를 가진 마지막 fragment까지 contiguous data가 채워지면 original data field가 복구된다. 만약 하나 이상의 fragment가 도착하지 않으면 buffer를 영원히 붙잡을 수 있으므로, reassembly lifetime 또는 datagram lifetime 기반 timeout으로 incomplete reassembly를 포기해야 한다.

Error Control and Flow Control

IP internetwork facility는 모든 datagram의 successful delivery를 보장하지 않는다. Router가 datagram을 discard하면 가능할 경우 source에게 정보를 돌려보낸다. Discard 이유는 lifetime expiration, congestion, FCS error 등이 될 수 있다. FCS error처럼 source address field 자체가 손상되었을 가능성이 있으면 notification이 불가능할 수도 있다.

Connectionless IP에서 flow control은 제한적이다. Router나 receiving station이 incoming rate를 제한해야 할 때, 다른 router나 source station에게 reduced data flow를 요청하는 control packet을 보내는 방식이 가능하다. 다음 절의 ICMP (Internet Control Message Protocol)가 이런 control reporting의 대표 예다.

18.4 Internet Protocol

이 절은 RFC 791로 정의된 IPv4를 다룬다. IPv4는 결국 IPv6로 대체되는 방향이지만, TCP/IP network에서 오랫동안 표준 IP로 쓰여 왔다. IP 표준은 두 관점으로 볼 수 있다. 하나는 TCP 같은 higher layer에 어떤 service를 제공하는가이고, 다른 하나는 IP entity 사이에서 실제로 교환되는 datagram format과 mechanism이다.

IP Services: Send and Deliver

IP는 next higher layer와의 interface에서 두 service primitive를 제공한다.

Send/Deliver primitive에서 오가는 parameter는 IP header field와 직접 연결된다.

Identification, Don't fragment identifier, Time to live은 Send primitive에는 있지만 Deliver primitive에는 없다. 이들은 recipient IP user에게 전달할 의미라기보다, IP가 전송 중 처리해야 할 instruction이다.

IP option은 자주 쓰이지 않는 기능과 future extensibility를 위한 공간이다. 원문이 언급하는 options는 다음과 같다.

IPv4 Header

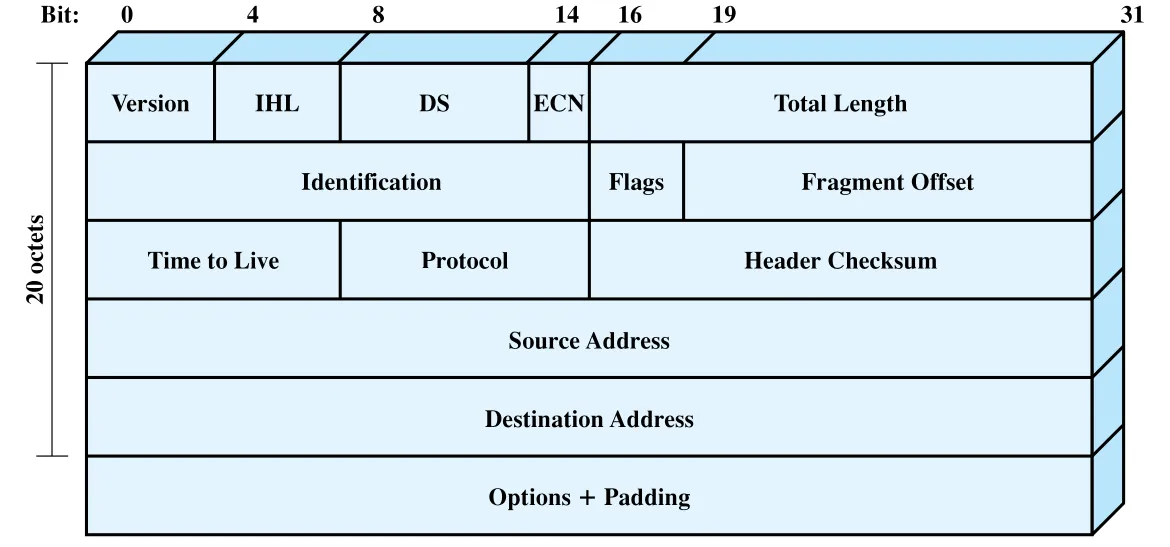

Figure 18.6 · PDF p. 597 · IPv4 datagram header field 배치

IPv4 header는 최소 20 octets이고, option이 붙으면 길어진다. 핵심 field를 기능별로 보면 다음과 같다.

Header checksum은 header만 보호한다. Router가 TTL을 줄이고 fragmentation-related field를 바꾸면 header checksum도 다시 계산해야 한다. 반대로 TCP/UDP payload의 end-to-end integrity는 transport layer checksum 등 다른 계층의 책임이다.

IPv4 Addresses and Classes

IPv4 source/destination address field는 각각 32-bit global internet address다. 전통적인 classful addressing에서는 address가 network identifier와 host identifier로 나뉜다.

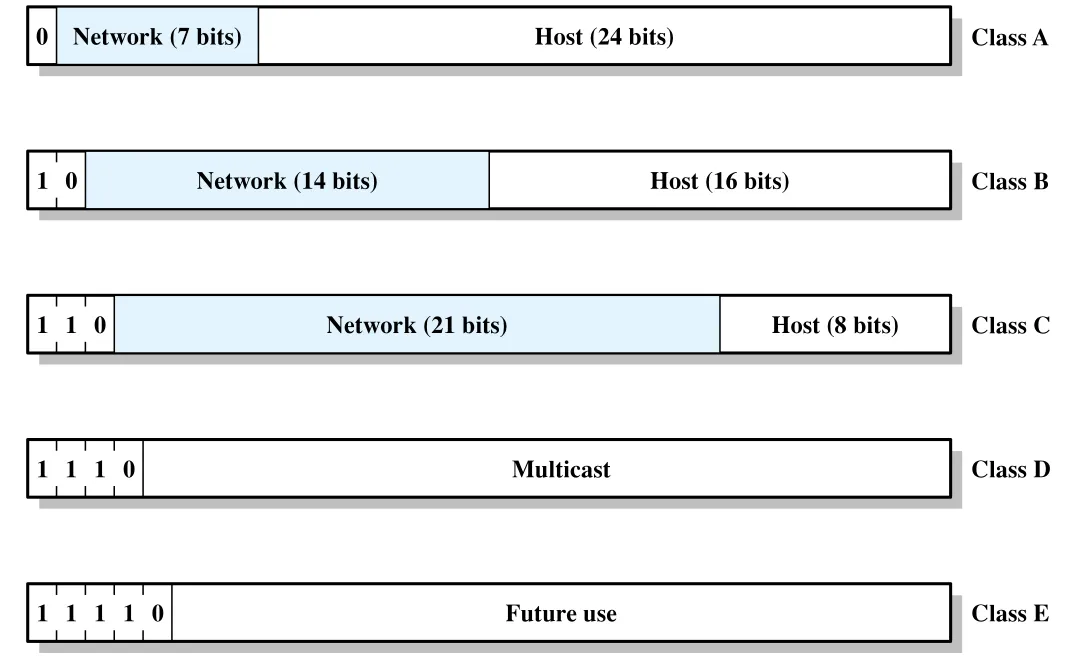

Figure 18.7 · PDF p. 599 · Class A/B/C/D/E IPv4 address format

IPv4 address는 보통 dotted decimal notation으로 쓴다. 예를 들어 binary 11000000 11100100 00010001 00111001은 192.228.17.57이다. Class A는 first octet 1-126 범위이고, 0과 127은 reserved다. Class B는 first octet 128-191, Class C는 192-223 범위다.

Subnets and Subnet Masks

Subnet은 organization 내부 LAN 구조를 internet 전체 routing complexity로부터 숨기기 위해 도입되었다. 외부 internet에서는 한 site가 하나의 network number처럼 보이고, site 내부 router들은 host portion 일부를 subnet number로 사용해 여러 LAN을 구분한다.

Subnet mask는 IP address의 어느 bit들이 extended network number, 즉 original network number + subnet number인지 표시한다. Host는 mask를 사용해 outgoing datagram의 destination이 같은 LAN에 있는지, 아니면 router로 보내야 하는지 판단한다.

Mask 계산의 본질은 bitwise AND다.

IP address      192.228.17.57    11000000.11100100.00010001.00111001
Subnet mask     255.255.255.224  11111111.11111111.11111111.11100000
AND result      192.228.17.32    11000000.11100100.00010001.00100000

결과 192.228.17.32는 network/subnet number를 나타내고, 남은 host bits는 subnet 내부 host를 식별한다.

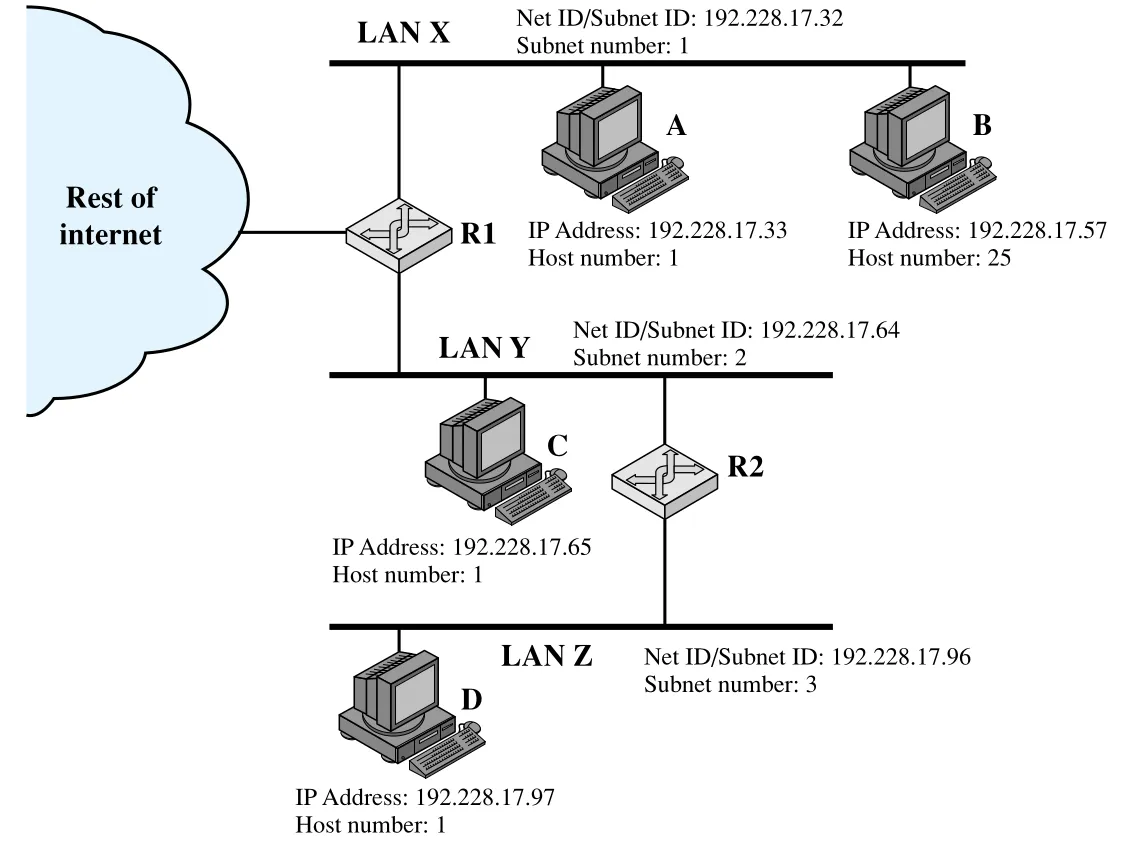

Figure 18.8 · PDF p. 601 · Class C address 192.228.17.x를 subnet mask로 LAN X/Y/Z에 나누는 예

Figure 18.8에서 외부 internet은 local complex 전체를 192.228.17.x 하나의 Class C network로 본다. 내부에서는 mask 255.255.255.224를 사용해 LAN X, Y, Z를 subnet 1/2/3으로 구분한다. 예를 들어 192.228.17.57에 mask를 적용하면 subnet 1, 즉 LAN X임을 알 수 있고, router는 그 datagram을 LAN X로 forward한다. Default subnet mask는 subnetting을 하지 않는 null mask와 같아 classful network/host 구분만 남긴다.

Internet Control Message Protocol (ICMP)

ICMP (Internet Control Message Protocol)는 IP 구현이 반드시 함께 구현해야 하는 control protocol이다. ICMP는 router나 host가 communication environment의 문제를 host에게 알려주는 feedback mechanism이다. 예를 들어 destination에 도달할 수 없거나, router buffer가 부족하거나, 더 짧은 route가 있음을 알릴 때 사용된다.

ICMP는 TCP/IP architecture에서 IP와 같은 level처럼 보이지만 실제로는 IP의 user다. ICMP message가 만들어지면 IP로 내려가 IP header로 encapsulation되고, 일반 IP datagram처럼 전송된다. 따라서 ICMP message의 delivery도 보장되지 않는다.

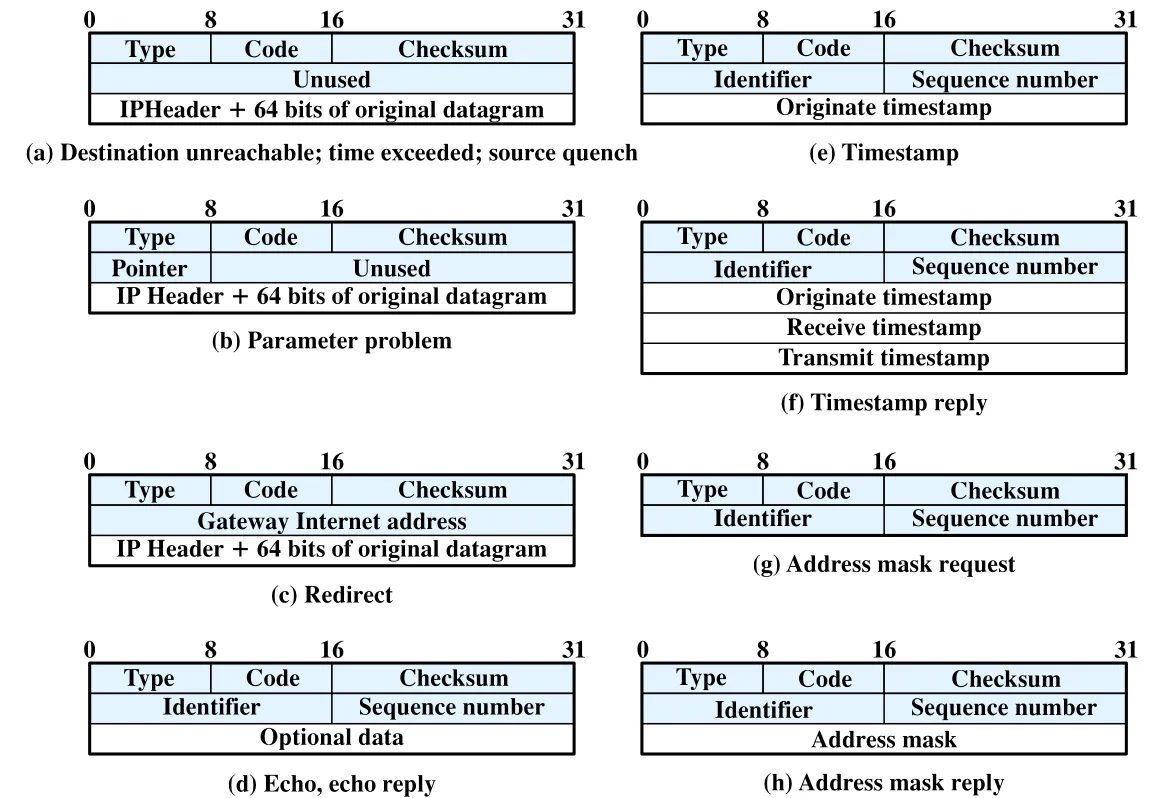

Figure 18.9 · PDF p. 602 · destination unreachable, redirect, echo, timestamp 등 ICMP message format

ICMP message는 64-bit 기본 header로 시작한다.

ICMP가 이전 datagram에 대한 응답일 때는 original datagram의 전체 IP header와 data field의 first 64 bits를 포함한다. 이 64 bits에는 보통 TCP header나 다른 transport header 일부가 들어 있어 source host가 “어떤 upper-level protocol/connection과 관련된 오류인지”를 식별할 수 있다.

주요 ICMP message는 다음과 같다.

Address Resolution Protocol (ARP)

IP datagram을 실제 LAN 위에서 보내려면 IP address를 해당 subnetwork의 physical address, 예를 들어 Ethernet MAC address, 로 바꿔야 한다. 이 mapping은 마지막 hop의 router가 수행할 수도 있고, 같은 subnetwork 안 host-to-host 통신이면 source host가 수행한다.

IP-to-subnetwork address mapping 방법에는 local table, address embedding, centralized directory, address resolution protocol이 있다. LAN에서는 ARP (Address Resolution Protocol, RFC 826)가 단순하고 적합하다. ARP는 broadcast LAN의 성질, 즉 한 device의 transmission을 LAN의 다른 device들이 모두 들을 수 있다는 점을 사용한다.

ARP 동작은 다음과 같다.

1. 각 system은 알려진 IP-subnetwork address mapping table을 유지한다.
2. 필요한 IP address의 subnetwork address가 table에 없으면, system은 LAN protocol 위에서 ARP request를 broadcast한다.
3. 같은 subnetwork의 host들은 ARP message를 듣고, 자기 IP와 일치하면 IP address와 subnetwork address를 담은 reply를 보낸다.
4. Request에는 requester의 IP address와 subnetwork address도 들어 있으므로, 다른 host들이 이를 local table에 cache할 수 있다.
5. ARP message는 자기 IP/subnetwork address를 LAN에 알리는 용도로도 쓰일 수 있다.

정리하면 IP는 global addressing과 datagram forwarding을 담당하지만, 마지막 link에서 실제 frame을 만들려면 local subnetwork address가 필요하다. ARP는 그 둘 사이를 연결하는 glue protocol이다.

18.5 IPv6

IPv6 (IP version 6)는 IPv4를 궁극적으로 대체하기 위해 정의된 next-generation IP다. 가장 직접적인 동기는 IPv4의 32-bit address space 한계지만, 단순히 address 길이만 늘린 것은 아니다. Address autoconfiguration, routing flexibility, traffic support, security extension을 수용할 수 있도록 header 구조도 재설계되었다.

왜 IPv6가 필요한가

IPv4는 원칙적으로 2^32개의 address, 즉 40억 개 이상을 제공한다. 하지만 실제로는 다음 이유 때문에 부족해졌다.

IPv6의 주요 개선점은 다음과 같다.

IPv6 Packet Structure

IPv6 PDU는 packet이라고 부른다. 기본 구조는 mandatory IPv6 header 뒤에 0개 이상의 extension header, 그리고 transport-level PDU가 이어지는 형태다.

IPv6 header (40 octets)
    -> Extension header
    -> ...
    -> Extension header
    -> Transport-level PDU

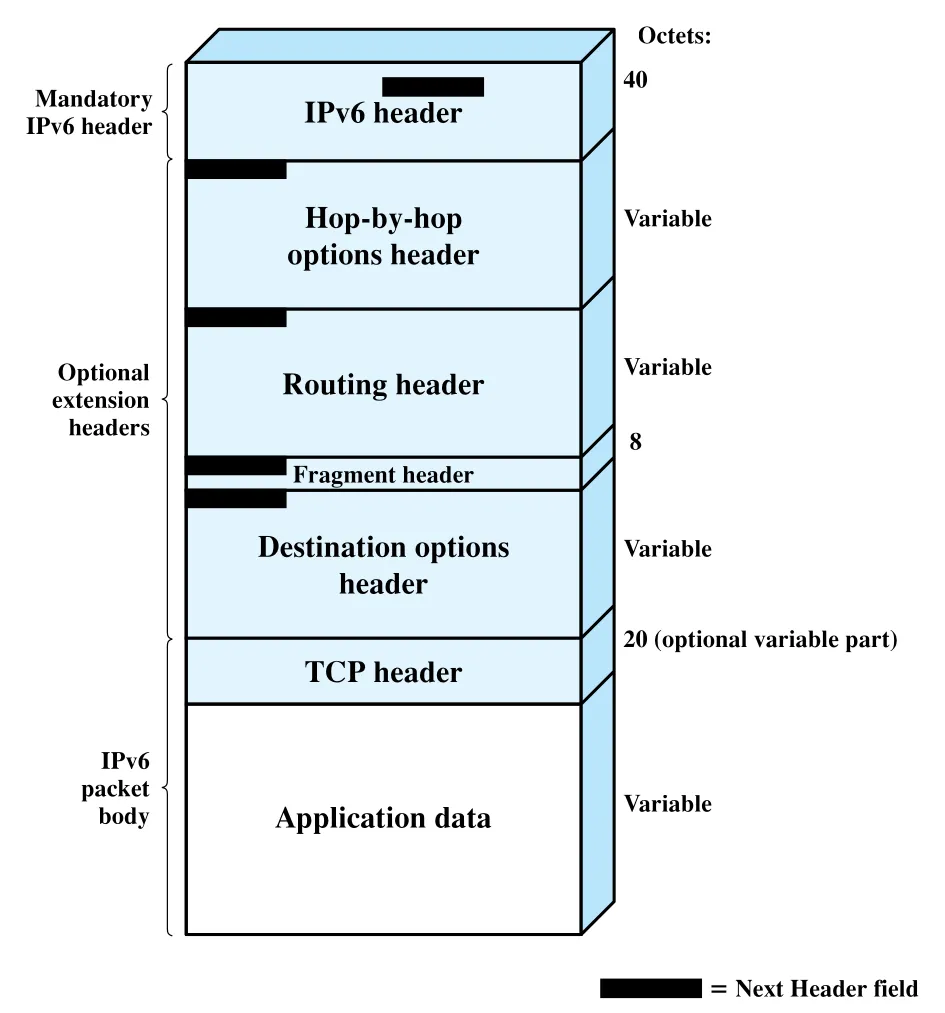

Figure 18.10 · PDF p. 608 · IPv6 mandatory header와 extension header chain 뒤에 TCP segment가 이어지는 예

Figure 18.10은 IPv6 header와 extension header들이 Next Header field로 chain을 이루는 모습을 보여준다. 각 header의 Next Header는 바로 다음 header type을 식별한다. 다음 header가 extension header이면 그 extension type을 나타내고, extension header가 더 없으면 TCP/UDP 같은 upper-layer protocol identifier를 담는다. 이 값들은 IPv4의 Protocol field와 같은 identifier space를 사용한다.

정의된 extension header는 다음과 같다.

여러 extension header를 함께 쓸 때 IPv6가 권장하는 순서는 다음과 같다.

1. IPv6 header
2. Hop-by-Hop Options header
3. Destination Options header, Routing header에 나열된 중간 destination까지 처리할 option
4. Routing header
5. Fragment header
6. Authentication header
7. Encapsulating Security Payload header
8. Destination Options header, final destination만 처리할 option

IPv6 Header

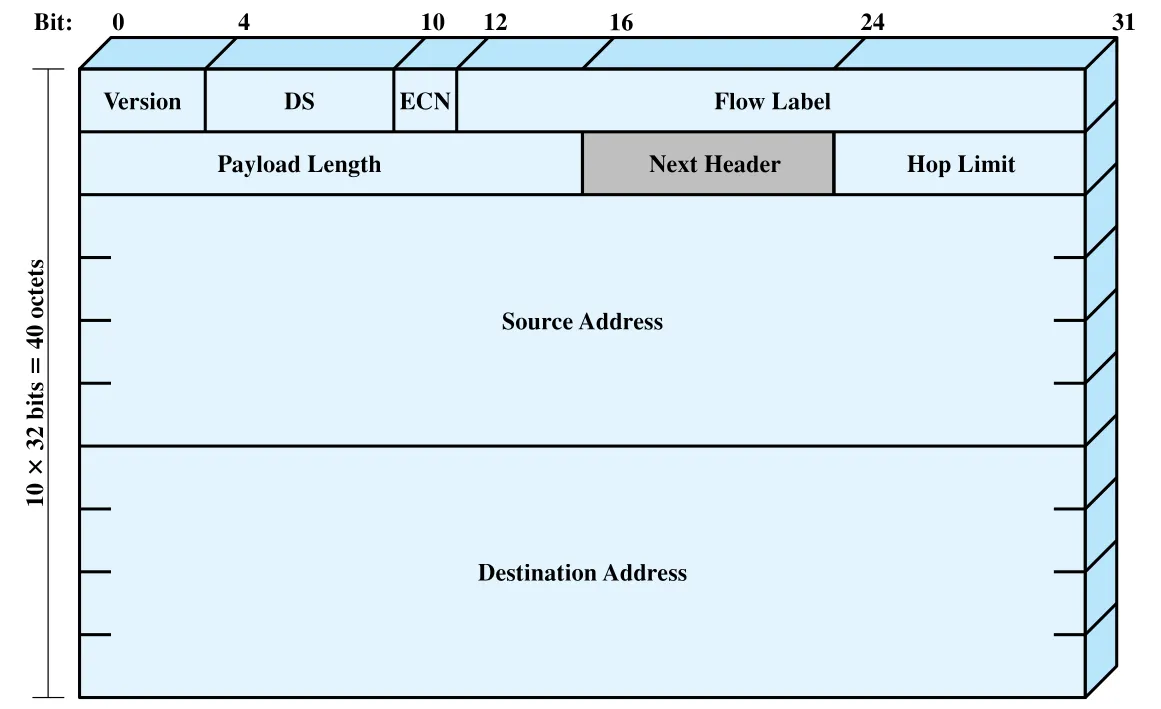

Figure 18.11 · PDF p. 609 · 고정 길이 40-octet IPv6 header field

IPv6 header는 고정 길이 40 octets다. IPv4 mandatory header의 20 octets보다 길지만 field 수는 더 적다. 이 때문에 router가 기본 header를 처리하는 부담은 오히려 줄어든다.

Hop Limit은 IPv4 TTL의 현실적 동작을 단순화한 것이다. IPv4 TTL은 초 단위 lifetime처럼 정의되었지만 실제 router들은 보통 hop count처럼 처리했다. IPv6는 이 관행을 명시적으로 반영한다.

Flow Label

Flow는 특정 source에서 특정 unicast/anycast/multicast destination으로 가는 packet sequence 중, source가 router에게 special handling을 요청하는 단위다. Flow는 source address + destination address + nonzero 20-bit Flow Label 조합으로 unique하게 식별된다.

Source 관점에서 flow는 같은 transfer requirement를 갖는 application instance의 packet sequence일 수 있다. 예를 들어 file transfer application은 control connection과 여러 data connection을 하나의 flow로 묶을 수도 있고, multimedia conferencing은 audio와 graphic windows를 서로 다른 flow로 나눌 수도 있다.

Router 관점에서 flow는 path, resource allocation, discard requirement, accounting, security attribute처럼 forwarding 처리에 영향을 주는 속성을 공유하는 packet sequence다. Router는 flow에 따라 buffer size, forwarding precedence, requested QoS를 다르게 줄 수 있다.

Flow Label 자체에는 특별한 의미가 들어 있지 않다. Special handling 요구사항은 별도 control protocol이나 extension header 등을 통해 미리 선언되고, router는 flow label을 lookup key로 사용한다. 그래서 flow label은 가능한 균등하게 분포하도록 pseudo-random하게 선택되어야 한다. Hash table 기반 router lookup에서 collision과 processing burden을 줄이기 위해서다.

Flow Label 규칙의 핵심은 다음과 같다.

IPv6 Addresses

IPv6 address는 128 bits이고, node 자체가 아니라 node의 individual interface에 할당된다. 하나의 interface는 여러 unique unicast address를 가질 수 있다. 이 구조는 address aggregation을 통해 routing table을 줄이고 lookup을 빠르게 하는 데 도움이 된다. 예를 들어 network, access provider, geography, corporation 계층별로 address를 aggregate할 수 있다.

IPv6의 address type은 세 가지다.

IPv6에서 node는 IPv6를 구현한 모든 device, 즉 host와 router를 포함한다.

IPv6 Extension Headers

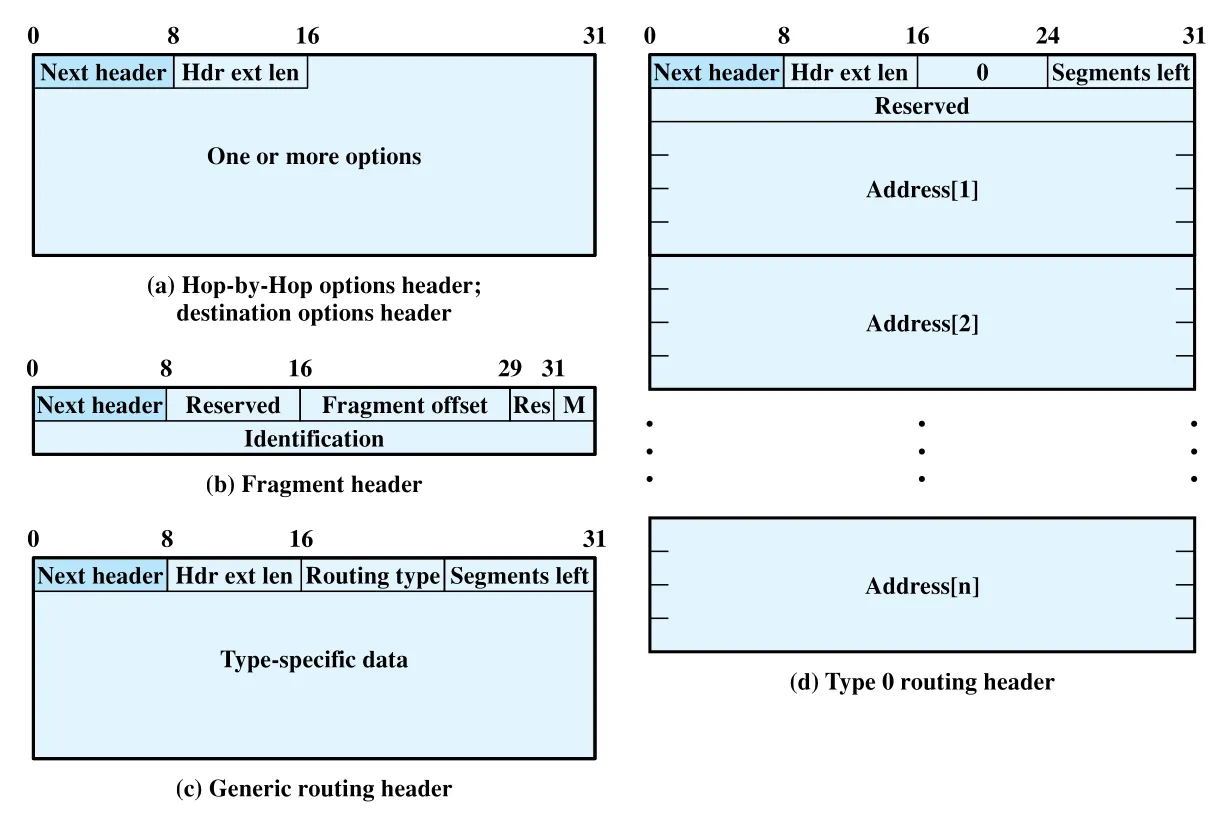

Figure 18.12 · PDF p. 612 · Hop-by-Hop/Destination Options, Fragment, Routing extension header 형식

Hop-by-Hop Options header는 path상의 모든 router가 검사해야 하는 optional information을 담는다. 기본 field는 Next Header, Header Extension Length, 그리고 하나 이상의 option definitions다. Option Type의 high-order bits는 unknown option을 만났을 때의 action을 지정한다. 예를 들어 skip, discard, ICMP Parameter Problem 전송 여부 등이 option type 자체에 encode된다. 또 하나의 bit는 Option Data가 source-to-destination path에서 변할 수 있는지 표시한다. 변할 수 있는 data는 authentication calculation에서 제외해야 한다.

Hop-by-Hop option의 예는 다음과 같다.

Fragment header는 IPv6 fragmentation 정보를 담지만, IPv4와 큰 차이가 있다. IPv6에서는 router가 fragmentation을 수행하지 않는다. Fragmentation은 source node만 수행한다. Source node는 path discovery algorithm으로 path상의 smallest MTU를 알아내고, 필요하면 destination별로 미리 fragment한다. 그렇지 않으면 모든 packet을 IPv6 minimum MTU인 1280 octets 이하로 제한해야 한다.

Fragment header field는 다음과 같다.

Routing header는 packet이 destination까지 가는 동안 방문해야 할 intermediate nodes list를 담는다. Generic routing header는 Next Header, Header Extension Length, Routing Type, Segments Left를 포함한다. Segments Left는 final destination 전까지 아직 방문해야 할 explicitly listed intermediate node 수다.

Type 0 Routing header에서는 IPv6 base header의 Destination Address가 ultimate destination이 아닐 수 있다. Source node는 첫 번째로 방문할 router address를 IPv6 header destination에 넣고, ultimate destination은 Routing header의 마지막 address로 둔다. Packet이 IPv6 header의 destination node에 도착하면 해당 node가 Routing header를 보고 다음 address를 IPv6 header로 옮기고 Segments Left를 감소시킨 뒤 forwarding한다.

Destination Options header는 destination node만 검사하는 optional information을 담는다. Format은 Hop-by-Hop Options header와 같다.

18.6 Virtual Private Networks and IP Security

VPN (Virtual Private Network)은 상대적으로 안전하지 않은 public network 위에서 encryption과 special protocols를 사용해 private network처럼 동작하게 만든 것이다. 기업 site 내부의 LAN은 network manager가 제어할 수 있지만, site 사이 연결이나 remote worker 접속은 Internet/public WAN을 쓰면 비용과 WAN 관리 부담을 줄일 수 있다. 문제는 public network가 eavesdropping과 unauthorized access의 진입점이 된다는 점이다.

Proprietary security solution만으로는 두 문제가 생긴다. 첫째, closed encryption/authentication scheme이 실제로 얼마나 안전한지 검증하기 어렵다. 둘째, workstation, server, router, firewall 선택이 특정 vendor security facility와의 compatibility에 묶일 수 있다. 이 배경에서 IPSec (IP Security) Internet standards가 필요해진다.

IPSec의 위치와 목적

IAB의 “Security in the Internet Architecture” 보고서는 Internet에 더 강한 보안이 필요하다는 합의를 정리했고, network infrastructure의 unauthorized monitoring/control 방지와 end-user-to-end-user traffic의 authentication/encryption 필요성을 지적했다. IPv6에는 authentication과 encryption이 필수 보안 기능으로 포함되었고, 이 security capability는 IPv4와 IPv6 양쪽에서 사용할 수 있게 설계되었다. 그래서 vendor들은 IPv4 환경에서도 IPSec 기능을 제공할 수 있다.

IPSec의 중요한 특징은 IP level에서 traffic을 encrypt하거나 authenticate할 수 있다는 점이다. 따라서 remote logon, client/server, e-mail, file transfer, Web access 같은 distributed application을 application별 수정 없이 보호할 수 있다.

Applications of IPSec

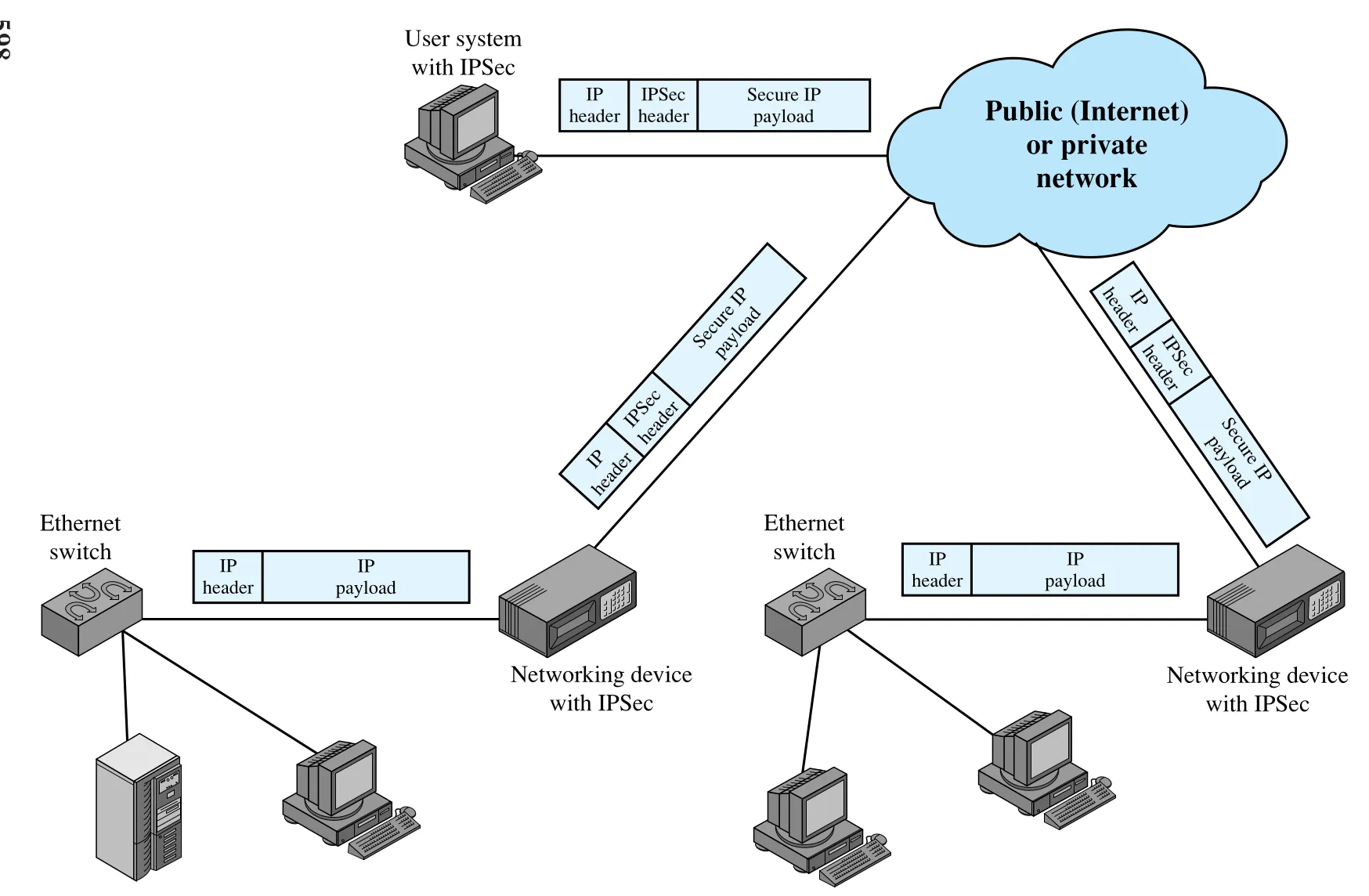

Figure 18.13 · PDF p. 617 · LAN 내부는 일반 IP traffic, WAN 구간은 IPSec device가 secure IP payload로 보호하는 시나리오

Figure 18.13의 전형적인 scenario에서는 각 site LAN 내부의 traffic은 nonsecure IP traffic일 수 있다. Site 밖으로 나가는 traffic은 router/firewall 같은 networking device의 IPSec protocol에 의해 encrypt/compress되고, WAN에서 들어오는 traffic은 decrypt/decompress된다. 이 과정은 LAN의 workstation/server에게 transparent하다. Remote dial-in user처럼 endpoint 자체가 WAN에 접속하는 경우에는 user workstation이 IPSec protocol을 구현해야 한다.

Benefits of IPSec

IPSec Functions

IPSec은 세 가지 주요 facility를 제공한다.

VPN에서는 unauthorized user가 private network에 침투하지 못하게 하는 authentication과, Internet eavesdropper가 message를 읽지 못하게 하는 encryption이 모두 중요하다. 그래서 원문은 대부분의 구현이 AH보다 ESP를 사용할 가능성이 크다고 설명한다. IPSec의 세부 내용은 Chapter 21에서 이어진다.

연결 관계

오해하기 쉬운 내용

면접 질문

1. Encapsulation, fragmentation, reassembly가 각각 어느 문제를 해결하는지 설명하라.
2. Connectionless IP가 robust하고 flexible한 이유와, 그 대가로 higher layer가 떠안는 책임을 설명하라.
3. IP datagram이 LAN-router-WAN-router-LAN을 지날 때 IP header와 link-layer header가 어떻게 달라지는가?
4. IPv4 fragmentation에서 Identification, Fragment Offset, More Flag, Don't Fragment가 어떻게 사용되는가?
5. Destination-only reassembly가 router reassembly보다 선호되는 이유를 설명하라.
6. IPv4 header의 TTL, Protocol, Header Checksum, DS/ECN field의 역할을 설명하라.
7. Subnet mask가 routing decision에 어떻게 사용되는지 192.228.17.57과 255.255.255.224 예로 설명하라.
8. ICMP Destination unreachable, Time exceeded, Redirect, Echo message의 용도를 구분하라.
9. IPv6의 Next Header chain과 extension header가 IPv4 option 방식보다 router processing에 유리한 이유를 설명하라.
10. IPv6에서 router가 fragmentation을 하지 않는 이유와 source node가 해야 하는 일을 설명하라.
11. Flow Label이 왜 packet마다 긴 QoS 요구사항을 싣는 방식보다 나은지 설명하라.
12. VPN에서 IPSec AH보다 ESP가 더 자주 필요해지는 이유를 설명하라.

핵심 용어 정리
