Chapter 6. Database Design Using the E-R Model

개요

이전 장들은 이미 주어진 relational schema 위에서 query, update, constraint, SQL extension을 다루었다. Chapter 6의 질문은 더 앞단에 있다. “처음에 database schema를 어떻게 설계할 것인가?”이다. 이 장은 현실 세계의 enterprise를 entity, relationship, attribute, constraint로 개념화하는 entity-relationship model(E-R model)을 사용해 conceptual schema를 만들고, 그 E-R design을 relational schema로 낮추는 방법을 설명한다.

Database design은 단순히 table 이름을 고르는 작업이 아니다. 잘못된 설계는 redundancy, inconsistency, incompleteness, 부자연스러운 null 사용, application code 변경 비용으로 이어진다. 그래서 이 장은 Chapter 7의 relational design theory, functional dependency, normalization으로 넘어가기 전의 개념 설계 기반이다.

핵심 개념

• Database design은 user requirements에서 출발해 conceptual schema, logical schema, physical schema로 내려간다.
• E-R model은 현실 세계의 구분 가능한 객체를 entity, 같은 종류의 entity 묶음을 entity set, entity 사이의 연관을 relationship set으로 표현한다.
• attribute는 entity 또는 relationship이 가진 서술적 성질이고, primary key가 되는 attribute는 entity를 고유하게 식별한다.
• relationship set에는 role, descriptive attribute, degree, binary relationship set, ternary relationship set 같은 구조가 붙을 수 있다.
• 좋은 설계는 정보를 정확히 한 곳에 두고, 아직 발생하지 않은 사실도 자연스럽게 표현하며, 이후 relational schema로 변환했을 때 key와 constraint가 보존되도록 한다.

세부 정리

6.1 Overview of the Design Process

Database application을 만드는 일에는 database schema 설계, data에 접근하고 갱신하는 program 설계, 접근 권한을 통제하는 security scheme 설계가 모두 포함된다. 이 장의 초점은 database schema 설계다. 하지만 schema 설계는 application program이나 security와 분리된 순수한 그림 그리기가 아니라, user가 어떤 data를 저장하고 어떤 operation을 수행할지 이해하는 과정에서 출발한다.

작은 application에서는 domain을 잘 아는 designer가 곧바로 relation, attribute, constraint를 정할 수도 있다. 그러나 현실 application에서는 전체 data requirement를 한 사람이 완전히 이해하기 어렵다. 그래서 high-level data model이 필요하다. High-level model은 사용자가 이해할 수 있는 수준에서 data requirement를 표현하고, 나중에 implementation data model로 내려갈 수 있는 conceptual framework를 제공한다.

6.1.1 Design Phases

Database design의 큰 흐름은 다음처럼 단계적으로 내려간다.

Conceptual design의 핵심은 physical storage detail을 잠시 잊고, data와 relationship 자체를 정확히 표현하는 것이다. 이 단계에서 designer는 schema가 user requirement를 빠짐없이 만족하는지, requirement끼리 충돌하지 않는지, redundant feature가 없는지 검토한다.

Logical design은 E-R 같은 high-level conceptual schema를 relational model 같은 implementation data model로 변환하는 단계다. 이 장 후반부의 “E-R diagram을 relational schema로 변환”하는 규칙이 여기에 해당한다.

Physical design은 file organization과 index structure 같은 DBMS 내부 저장 결정을 다룬다. 이는 Chapter 13, Chapter 14와 연결된다. 중요한 trade-off는 변경 비용이다. Physical schema는 application이 만들어진 뒤에도 비교적 바꾸기 쉽지만, logical schema 변경은 여러 query와 update code를 건드릴 수 있어 훨씬 비싸다. 그래서 application을 본격적으로 만들기 전에 database design을 신중하게 해야 한다.

6.1.2 Design Alternatives

Schema design에서는 사람, 장소, 상품, course, section 같은 “thing”을 어떻게 표현할지 결정해야 한다. 이 장에서 entity는 현실 세계에서 다른 것과 구별되는 item을 뜻한다. University database의 entity 예시는 instructor, student, department, course, course offering이다. Course가 여러 semester에 열릴 수 있고 한 semester에도 여러 번 열릴 수 있으므로, 각 offering은 section으로 표현한다.

나쁜 database design의 대표 함정은 두 가지다.

Redundancy는 단순 저장 공간 낭비보다 consistency 문제가 더 크다. 예를 들어 같은 course id를 가진 여러 offering에 서로 다른 title이 저장되면 어떤 title이 맞는지 알 수 없다. Ideally, 한 piece of information은 정확히 한 곳에 있어야 한다.

Incompleteness는 아직 section이 없는 course 같은 사실을 표현하지 못하게 만든다. 이를 피하려고 section 정보에 null을 넣는 방식은 부자연스럽고, primary key가 null을 허용하지 않는 상황에서는 아예 불가능할 수 있다.

나쁜 설계를 피하는 것만으로 충분하지 않다. 현실 enterprise에는 “sale을 customer와 product 사이의 relationship으로 볼 것인가, 아니면 sale 자체를 entity로 볼 것인가?” 같은 선택이 계속 나온다. 이런 선택은 이후 어떤 사실을 쉽게 모델링할 수 있는지에 큰 영향을 준다. 그래서 database design은 형식 규칙만이 아니라 좋은 taste와 domain 이해가 함께 필요한 작업이다.

6.2 The Entity-Relationship Model

entity-relationship data model(E-R data model)은 database의 전체 logical structure를 enterprise 관점에서 표현하기 위해 만들어진 conceptual data model이다. E-R model의 기본 구성요소는 세 가지다.

E-R model은 E-R diagram이라는 그림 표기와 함께 쓰인다. E-R diagram은 전체 logical structure를 사용자가 이해할 수 있게 보여 주기 때문에 conceptual design 단계에서 특히 유용하다.

6.2.1 Entity Sets

entity는 현실 세계에서 다른 object와 구분 가능한 “thing” 또는 “object”이다. 사람, 책처럼 concrete할 수도 있고, course, course offering, flight reservation처럼 abstract할 수도 있다.

entity set은 같은 type의 entity들이 모인 집합이며, 이 entity들은 같은 property, 즉 attribute를 공유한다. 예를 들어 instructor entity set은 대학의 모든 instructor entity를, student entity set은 모든 student entity를 나타낸다.

Entity set을 말할 때는 두 수준을 구분해야 한다.

Entity set들은 반드시 disjoint일 필요가 없다. person entity set이 있다면 어떤 person은 instructor이면서 student일 수도 있다.

Entity는 attribute 값들의 모음으로 표현된다. instructor의 attribute는 ID, name, dept_name, salary가 될 수 있고, course의 attribute는 course_id, title, dept_name, credits가 될 수 있다. ID처럼 entity를 unique하게 식별하는 attribute는 primary key 후보가 된다. 원문은 정부 발급 식별자를 unique identifier로 쓰는 과거 관행을 언급하지만, security와 privacy 때문에 enterprise가 자체 identifier를 만드는 것이 더 바람직하다고 설명한다.

E-R diagram에서 entity set은 두 칸으로 나뉜 rectangle로 표현된다. 위쪽은 entity set 이름, 아래쪽은 attribute 목록이다. Primary key에 속한 attribute는 밑줄로 표시한다.

Figure 6.1은 instructor와 student라는 두 entity set을 가장 기본적인 E-R rectangle 형태로 보여 준다. 이 그림은 entity set이 “table 비슷한 것”으로 곧바로 구현되는 것은 아니지만, conceptual schema에서 어떤 종류의 object와 attribute를 저장할지 먼저 정리한다는 점을 보여 준다.

Figure 6.1 · PDF p. 275 · instructor와 student entity set의 기본 E-R 표현

6.2.2 Relationship Sets

relationship은 여러 entity 사이의 association이다. 예를 들어 instructor Katz가 student Shankar를 advising한다면, Katz entity와 Shankar entity 사이에 advisor relationship instance가 존재한다. relationship set은 같은 type의 relationship instance들의 집합이다.

E-R diagram에서 relationship set은 diamond로 나타내고, 참여하는 entity set rectangle과 line으로 연결한다. Figure 6.3은 instructor와 student가 advisor relationship set으로 연결되는 binary relationship을 보여 준다.

Figure 6.3 · PDF p. 276 · advisor relationship set으로 연결된 instructor와 student

Relationship set은 형식적으로 n개 entity set 위의 mathematical relation이다. Entity set E1, E2, ..., En이 있을 때 relationship set R은 다음 set의 subset이다.

{(e1, e2, ..., en) | e1 in E1, e2 in E2, ..., en in En}

여기서 (e1, e2, ..., en)이 relationship instance다. Entity set들이 relationship set에 참여하는 것을 participation이라고 한다.

role은 relationship 안에서 entity가 수행하는 기능이다. 참여 entity set들이 서로 다르면 role은 대개 implicit하다. 하지만 같은 entity set이 relationship에 두 번 참여하는 recursive relationship set에서는 role을 명시해야 한다. 예를 들어 course entity set 안에서 어떤 course가 다른 course의 prerequisite일 때, 같은 course entity가 course_id 역할과 prereq_id 역할로 구분되어야 한다.

Figure 6.4는 prereq recursive relationship set에서 같은 course entity set이 서로 다른 role indicator를 가지고 참여하는 모습을 보여 준다. 이 구조를 이해하지 못하면 (C1, C2)와 (C2, C1)의 의미가 뒤집혀 prerequisite 방향을 잘못 모델링할 수 있다.

Figure 6.4 · PDF p. 277 · recursive relationship set에서 role indicator가 필요한 경우

Relationship 자체에도 attribute가 붙을 수 있다. 이를 descriptive attribute라고 한다. 예를 들어 student와 section 사이의 takes relationship에는 학생이 해당 section에서 받은 grade가 붙을 수 있다. Grade는 student만의 attribute도 아니고 section만의 attribute도 아니다. 특정 student가 특정 section을 수강한 relationship instance의 성질이다.

Figure 6.5는 takes relationship set에 grade descriptive attribute가 붙는 예를 보여 준다. E-R diagram에서 relationship attribute는 undivided rectangle으로 그리고, dashed line으로 relationship diamond에 연결한다.

Figure 6.5 · PDF p. 277 · takes relationship set에 붙은 grade descriptive attribute

복잡한 E-R diagram에서는 entity set이 여러 곳에 반복해서 나타날 수 있다. 하지만 relationship set은 한 곳에만 표시하는 것이 좋고, entity set의 attribute도 첫 등장에만 표시하는 것이 좋다. 같은 entity set의 attribute 목록이 여러 페이지에 중복되면 서로 다른 버전으로 어긋날 위험이 생긴다.

Relationship set에는 degree가 있다. binary relationship set은 두 entity set이 참여하는 degree 2 relationship이고, ternary relationship set은 세 entity set이 참여하는 degree 3 relationship이다. 대부분의 relationship set은 binary지만, 모든 것을 binary로 억지 변환하면 의미가 사라질 수 있다.

예를 들어 proj_guide는 instructor, student, project 세 entity set을 동시에 연결한다. “어떤 project에서 어떤 instructor가 어떤 student를 guide하는가”를 표현하려면 세 entity가 한 relationship instance 안에 함께 있어야 한다. Student와 instructor만 binary로 연결하면 project별 guide가 달라질 수 있다는 사실을 잃는다.

Figure 6.6은 ternary relationship set proj_guide를 보여 준다. 이 그림은 나중에 6.9의 binary versus n-ary design issue와 직접 연결된다.

Figure 6.6 · PDF p. 279 · instructor, student, project를 함께 묶는 ternary relationship

6.3 Complex Attributes

각 attribute에는 허용되는 값의 집합이 있다. 이를 domain 또는 value set이라고 한다. 예를 들어 course_id의 domain은 특정 길이의 text string 집합일 수 있고, semester의 domain은 {Fall, Winter, Spring, Summer} 같은 값 집합일 수 있다.

E-R model의 attribute는 단순히 column 하나로 끝나지 않는다. 설계 단계에서는 attribute의 내부 구조와 값 개수, 저장 여부를 구분해야 한다.

composite attribute는 사용자가 어떤 때는 전체 attribute를, 어떤 때는 component attribute를 참조하고 싶을 때 좋은 modeling 선택이다. 예를 들어 address를 street, city, state, postal_code로 나누고, 다시 street를 street_number, street_name, apartment_number로 나눌 수 있다. 이렇게 하면 관련 attribute를 묶어 conceptual schema를 더 명확하게 만들 수 있다.

multivalued attribute는 한 entity에 값이 0개, 1개, 여러 개 있을 수 있음을 나타낸다. Instructor가 phone number를 여러 개 가질 수 있다면 phone_number는 instructor의 single-valued attribute가 아니라 multivalued attribute다.

derived attribute는 다른 data에서 계산할 수 있는 값이다. Instructor의 age는 date_of_birth와 current date에서 계산할 수 있고, students_advised는 advisor relationship에 참여하는 student 수를 세어 계산할 수 있다. Derived attribute를 저장하면 update anomaly가 생길 수 있으므로, 저장할지 계산할지는 성능과 consistency trade-off를 보고 결정해야 한다.

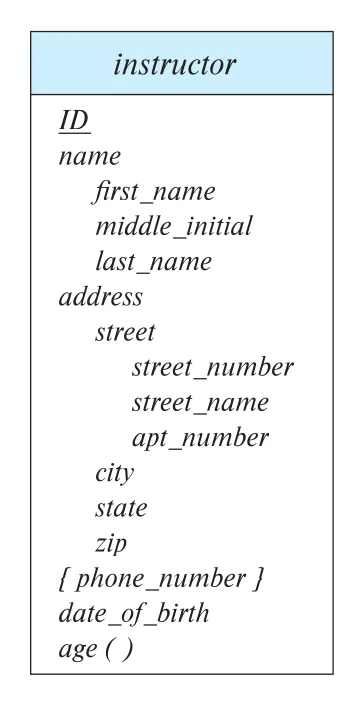

Figure 6.8은 instructor entity set에 composite, multivalued, derived attribute가 한꺼번에 표현되는 방식을 보여 준다. {phone_number}는 multivalued attribute이고, age()는 derived attribute이며, name과 address는 hierarchical composite attribute다.

Figure 6.8 · PDF p. 281 · composite, multivalued, derived attribute를 포함한 E-R 표현

null value는 attribute 값이 없거나 모를 때 사용된다. 하지만 null의 의미는 하나가 아니다.

Null은 conceptual design에서 “모르는 것”을 대충 넣는 편리한 표시처럼 보이지만, 실제 relational schema와 constraint에서는 큰 차이를 만든다. 특히 key attribute, participation constraint, derived attribute와 함께 쓰일 때 의미를 분명히 해야 한다.

6.4 Mapping Cardinalities

mapping cardinality 또는 cardinality ratio는 relationship set을 통해 한 entity가 다른 entity 몇 개와 association될 수 있는지를 표현한다. Binary relationship set에서 특히 중요하며, 현실 세계의 constraint를 E-R diagram에 직접 반영하는 역할을 한다.

Binary relationship set R이 entity set A와 B 사이에 있을 때 기본 cardinality는 네 가지다.

Cardinality는 enterprise rule에 따라 달라진다. advisor relationship에서 student가 여러 instructor의 공동 지도를 받을 수 있으면 many-to-many다. 반대로 student가 반드시 한 명의 advisor만 가질 수 있고 instructor는 여러 student를 지도할 수 있다면 instructor-to-student 방향의 one-to-many다.

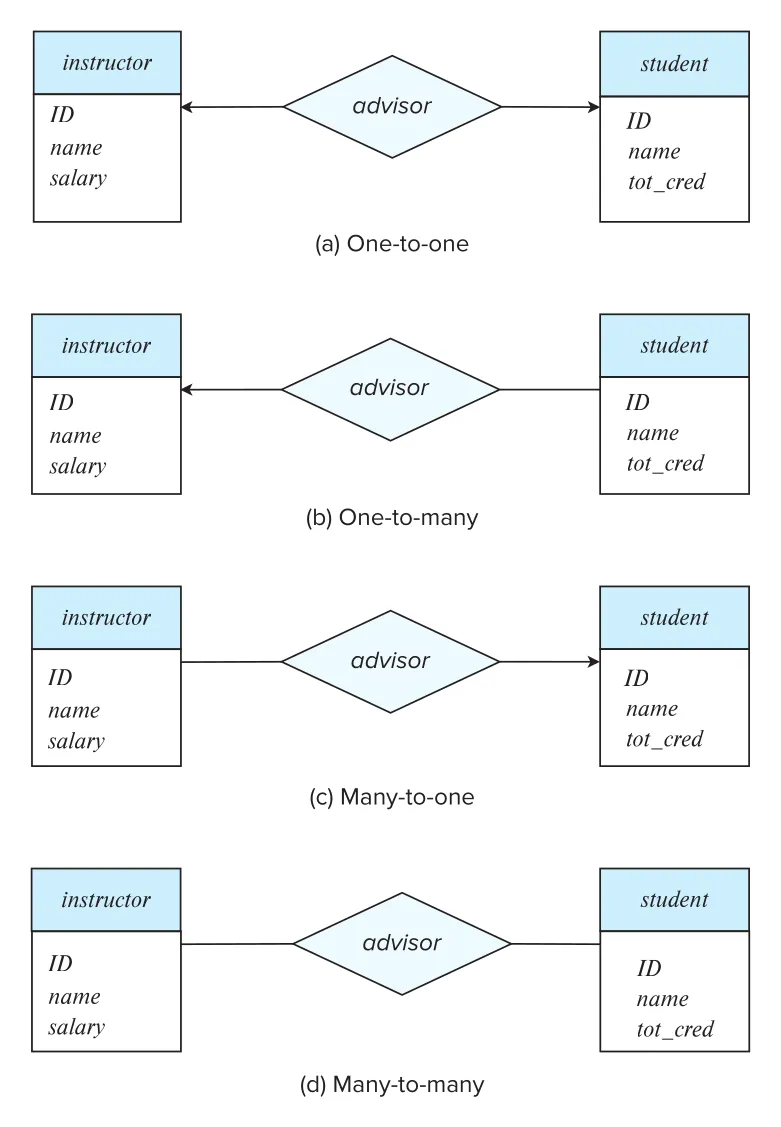

E-R diagram에서는 relationship diamond에서 entity set으로 향하는 directed line 또는 undirected line으로 cardinality constraint를 표시한다. Arrow가 가리키는 쪽이 “one” side다. Figure 6.11은 advisor relationship의 one-to-one, one-to-many, many-to-one, many-to-many 표기를 한 번에 비교한다.

Figure 6.11 · PDF p. 283 · binary relationship set의 cardinality 제약 표기

participation은 entity set의 entity들이 relationship set에 반드시 참여해야 하는지를 나타낸다. total participation은 entity set의 모든 entity가 적어도 하나의 relationship에 참여해야 함을 뜻하고, partial participation은 일부 entity가 참여하지 않을 수 있음을 뜻한다.

예를 들어 대학이 모든 student에게 advisor가 있어야 한다고 요구하면 student의 advisor relationship 참여는 total이다. 반대로 instructor는 아무 student도 지도하지 않을 수 있으므로 instructor의 participation은 partial일 수 있다. E-R diagram에서는 total participation을 double line으로 표시한다.

Cardinality constraint는 l..h 형식으로 더 정밀하게 표시할 수도 있다. 여기서 l은 minimum cardinality, h는 maximum cardinality다. 1..1은 정확히 하나, 0..*는 0개 이상 무제한을 뜻한다.

Figure 6.13은 student 쪽에 1..1, instructor 쪽에 0..*가 붙은 advisor relationship을 보여 준다. 올바른 해석은 “각 student는 정확히 한 advisor를 가져야 하고, 각 instructor는 0명 이상의 student를 지도할 수 있다”이다.

Figure 6.13 · PDF p. 285 · 1..1과 0..*로 표현한 advisor cardinality limit

Figure 6.13에서 특히 조심해야 할 점은 0..*가 붙은 왼쪽 edge를 보고 relationship 방향을 거꾸로 해석하지 않는 것이다. 이 diagram은 instructor-to-student 방향의 one-to-many를 뜻한다. 즉 many side의 entity 수 제한을 보는 것이 아니라, 각 side의 entity가 relationship에 참여할 수 있는 횟수를 읽어야 한다.

Nonbinary relationship set에서도 일부 many-to-one constraint를 표시할 수 있다. 예를 들어 proj_guide에서 한 student가 한 project에 대해 최대 한 instructor guide만 가질 수 있다면 instructor 쪽 edge에 arrow를 둘 수 있다. 다만 nonbinary relationship set에서는 둘 이상의 arrow를 허용하면 두 가지 해석이 생겨 ambiguous해질 수 있으므로, 이 책의 E-R notation은 nonbinary relationship set에서 arrow를 최대 하나만 허용한다.

6.5 Primary Key

Entity set 안의 entity와 relationship set 안의 relationship instance를 서로 구분하려면 key가 필요하다. Chapter 2의 relation schema key 개념이 E-R model에도 그대로 적용된다.

6.5.1 Entity Sets

개념적으로 entity들은 서로 distinct하지만, database 관점에서는 attribute value로 그 차이가 표현되어야 한다. 따라서 entity set 안의 두 entity가 모든 attribute에서 완전히 같은 값을 가지면 안 된다. Entity set의 key는 entity를 서로 구분하기에 충분한 attribute set이다.

superkey, candidate key, primary key 개념은 relation schema뿐 아니라 entity set에도 적용된다. E-R diagram에서 primary key attribute는 밑줄로 표시한다.

6.5.2 Relationship Sets

Relationship set의 key는 참여 entity set들의 primary key와 relationship의 descriptive attribute를 바탕으로 결정된다. Relationship set R이 entity set E1, E2, ..., En을 연결할 때, 각 entity set의 primary key를 합친 다음 집합이 기본적으로 relationship instance를 구분한다.

primary-key(E1) union primary-key(E2) union ... union primary-key(En)

Relationship set 자체에 descriptive attribute a1, a2, ..., am이 있으면, 이 attribute들도 relationship instance 설명에는 포함된다. 그러나 relationship set은 set이므로 같은 participating entities 조합이 중복 relationship instance로 존재할 수 없다는 점이 중요하다. 예를 들어 takes(student, section)에서는 같은 student와 section 조합이 하나의 relationship instance만 만들 수 있고, 그래서 grade도 하나만 붙는다.

Binary relationship set의 primary key 선택은 mapping cardinality에 따라 달라진다.

예를 들어 student가 최대 한 instructor의 advisor를 가진다면 advisor relationship의 primary key는 student의 primary key만으로 충분하다. Student가 정해지면 advisor relationship instance도 최대 하나이기 때문이다. 반대로 many-to-many라면 instructor key와 student key를 함께 써야 한 relationship instance가 결정된다.

Nonbinary relationship set은 cardinality constraint가 없으면 참여 entity set primary key들의 union이 유일한 candidate key가 된다. Cardinality constraint가 있으면 더 복잡해진다. 이 책은 ambiguity를 피하기 위해 nonbinary relationship set에서 arrow를 최대 하나만 허용하며, 이 경우 incoming arrow가 없는 participating entity set들의 primary key union이 relationship set의 primary key가 된다.

둘 이상의 arrow가 필요한 상황은 relationship instance를 별도의 entity set으로 바꾸거나, Chapter 7의 functional dependency로 constraint를 더 명확히 표현하는 것이 낫다.

6.5.3 Weak Entity Sets

weak entity set은 자신의 attribute만으로 entity를 unique하게 식별할 수 없고, 다른 entity set의 존재에 의존하는 entity set이다. 의존 대상이 되는 entity set은 identifying entity set 또는 owner이고, weak entity set과 owner를 연결하는 relationship은 identifying relationship이다. Weak entity set이 아닌 entity set은 strong entity set이다.

원문의 예시는 section이다. Section은 sec_id, semester, year만으로는 unique하지 않을 수 있다. 서로 다른 course에서 같은 semester, year, section id를 사용할 수 있기 때문이다. 따라서 section을 식별하려면 course의 primary key인 course_id가 함께 필요하다.

Weak entity set의 key 구조는 다음과 같다.

primary key of weak entity
= primary key of identifying entity set
  + discriminator attributes of weak entity set

discriminator attribute는 같은 owner 안에서 weak entity를 구분하는 추가 attribute다. Section 예시에서 discriminator는 sec_id, semester, year이고, owner course의 primary key course_id를 더해 section의 primary key가 {course_id, sec_id, year, semester}가 된다.

Weak entity set의 핵심 제약은 다음과 같다.

Figure 6.14는 section weak entity set이 course strong entity set에 sec_course identifying relationship으로 의존하는 모습을 보여 준다. Double rectangle은 weak entity set, double diamond는 identifying relationship, dashed underline은 discriminator, double line은 total participation을 나타낸다.

Figure 6.14 · PDF p. 289 · course에 existence dependent인 section weak entity set

Weak entity set은 identifying relationship 외의 다른 relationship에도 참여할 수 있다. 또한 어떤 weak entity set이 또 다른 weak entity set의 owner가 될 수도 있고, 여러 identifying entity set 조합에 의해 식별되는 weak entity set도 가능하다. 이런 경우 primary key는 identifying entity set들의 primary key union과 weak entity의 discriminator를 합쳐 만든다.

6.6 Removing Redundant Attributes in Entity Sets

E-R design에서는 먼저 포함할 entity set을 정하고, 그 뒤 각 entity set에 어떤 attribute가 필요한지 정한다. 하지만 entity set과 relationship set을 모두 고른 뒤에는 일부 attribute가 relationship 때문에 redundant해질 수 있다. 좋은 E-R design은 이런 redundant attribute를 entity set에서 제거한다.

대표 예시는 instructor와 department다.

Instructor가 department에 속한다는 사실은 inst_dept relationship set으로 표현할 수 있다. 이때 dept_name을 instructor attribute로도 두면 같은 사실이 attribute와 relationship에 중복된다. 따라서 E-R design 단계에서는 instructor에서 dept_name을 제거하고, relationship을 explicit하게 둔다.

이 선택은 처음에는 낯설 수 있다. 이전 장의 relational schema에서는 instructor(ID, name, dept_name, salary)처럼 dept_name이 있었다. 하지만 E-R에서 relationship으로 표현해 두면, 나중에 relational schema로 변환할 때 cardinality에 따라 dept_name이 instructor relation에 다시 들어갈 수도 있고, 별도 inst_dept relation이 만들어질 수도 있다. 즉 conceptual design 단계에서 relationship을 attribute로 premature하게 고정하지 않는 것이다.

같은 원리가 student와 department에도 적용된다. Student의 major department를 stud_dept relationship으로 표현하면 student entity set에는 dept_name attribute가 필요 없다.

Section과 time slot, classroom 예시도 같은 구조다.

정리하면 E-R design에서는 “foreign key처럼 보이는 attribute”를 곧바로 entity attribute로 두기보다, 그 attribute가 다른 entity와의 relationship을 암시하는지 먼저 확인해야 한다. Relationship을 explicit하게 표현하면 cardinality, total participation, identifying dependency 같은 constraint를 E-R diagram에서 함께 표현할 수 있다.

원문의 university E-R design은 redundant attribute를 제거한 뒤 다음 entity set과 relationship set으로 정리된다.

Relationship set은 inst_dept, stud_dept, teaches, takes, course_dept, sec_course, sec_class, sec_time_slot, advisor, prereq로 구성된다. 이 중 takes에는 grade descriptive attribute가 붙고, section은 course에 의존하는 weak entity set이다.

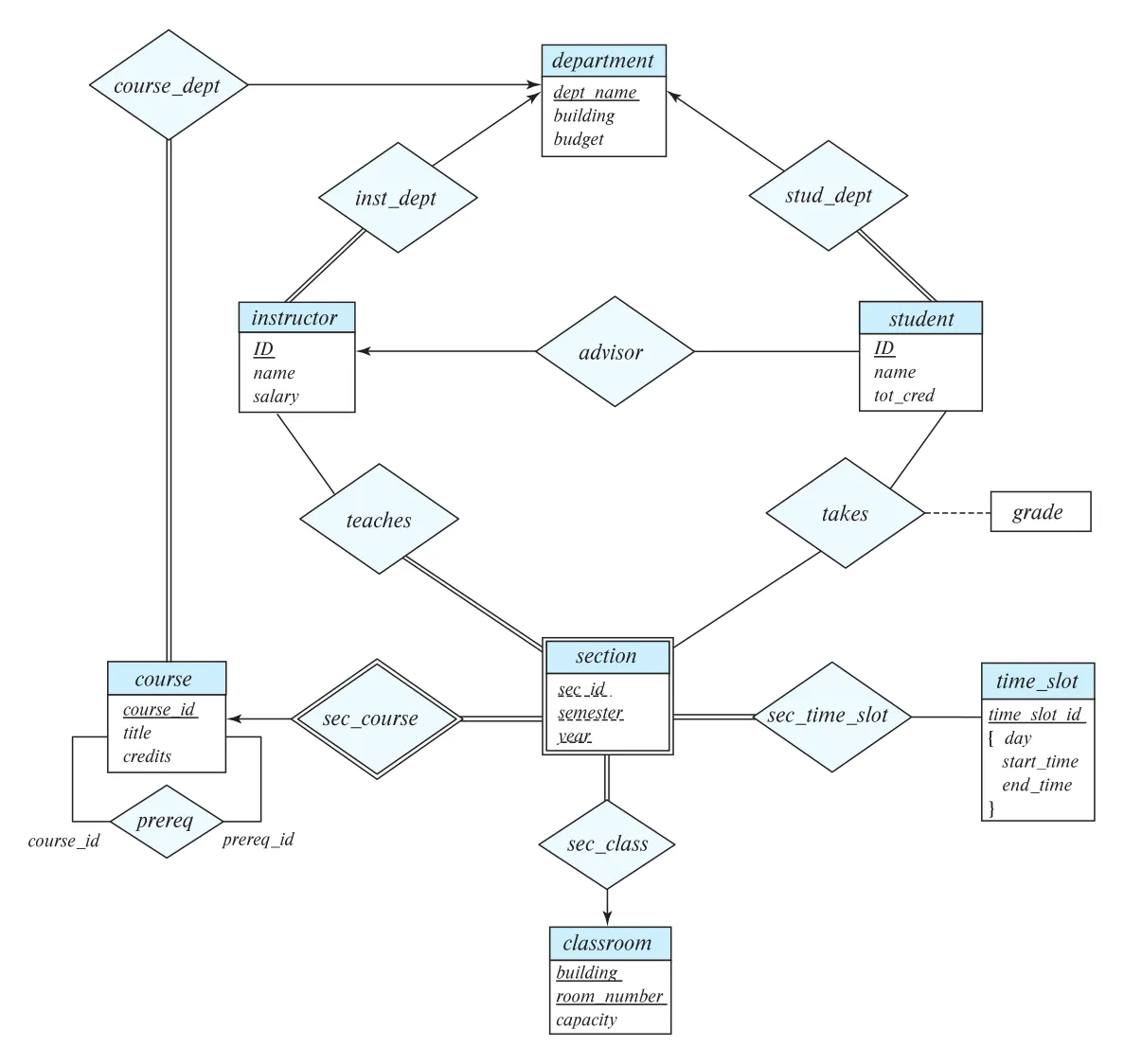

Figure 6.15는 이 university enterprise의 E-R diagram 전체를 보여 준다. 이 그림은 단순히 entity와 relationship 목록이 아니라, total participation, arrow cardinality, weak entity set, relationship attribute까지 함께 담은 conceptual schema다.

Figure 6.15 · PDF p. 293 · university enterprise에 대한 전체 E-R diagram

Figure 6.15에서 중요한 제약은 다음과 같다.

6.7 Reducing E-R Diagrams to Relational Schemas

E-R model과 relational model은 둘 다 real-world enterprise의 logical representation이다. 그래서 E-R design은 relation schema들의 집합으로 변환할 수 있다. 기본 원칙은 “각 entity set과 relationship set마다 relation schema를 만든다”이다. 다만 weak entity identifying relationship, many-to-one total participation relationship 등은 redundant schema가 생기므로 제거하거나 결합할 수 있다.

6.7.1 Representation of Strong Entity Sets

Strong entity set E가 simple descriptive attribute a1, a2, ..., an만 가진다면, 같은 이름의 relation schema E(a1, a2, ..., an)을 만든다. 각 tuple은 entity set의 한 entity에 대응한다. Entity set의 primary key는 resulting relation schema의 primary key가 된다.

예를 들어 Figure 6.15의 student entity set은 ID, name, tot_cred를 가지므로 다음 relation schema로 변환된다.

student(ID, name, tot_cred)

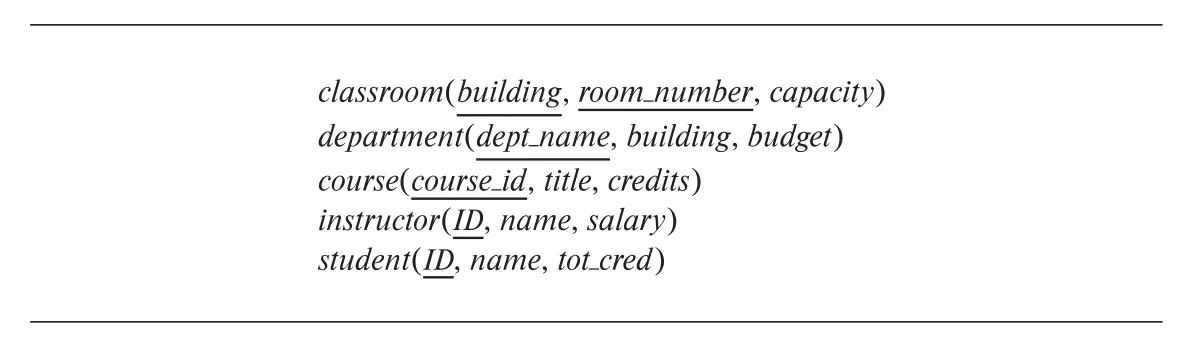

Figure 6.16은 Figure 6.15의 strong entity set에서 유도한 relation schema들을 보여 준다. 여기서 instructor, student, course에는 이전 장 relational schema와 달리 dept_name이 없다. 이는 E-R design 단계에서 department 관계를 attribute가 아니라 relationship으로 뺐기 때문이다.

Figure 6.16 · PDF p. 294 · E-R entity set에서 유도된 기본 relation schemas

6.7.2 Representation of Strong Entity Sets with Complex Attributes

Complex attribute가 있으면 변환 규칙이 달라진다.

Composite attribute는 component attribute로 flatten한다. 예를 들어 instructor의 name(first_name, middle_initial, last_name)과 address(street(...), city, state, postal_code)는 다음처럼 component attribute들로 펼쳐진다.

instructor(
  ID,
  first_name, middle_initial, last_name,
  street_number, street_name, apt_number,
  city, state, postal_code,
  date_of_birth
)

Multivalued attribute M에 대해서는 owner entity set의 primary key와 multivalued attribute 값을 포함하는 별도 relation schema를 만든다. 예를 들어 instructor가 여러 phone number를 가질 수 있으면 다음 relation을 만든다.

instructor_phone(ID, phone_number)

이 relation에서 각 phone number는 별도 tuple이다. Instructor 22222가 555-1234, 555-4321을 가지면 두 tuple (22222, 555-1234), (22222, 555-4321)이 들어간다. 보통 이 relation의 primary key는 모든 attribute의 조합이고, ID는 instructor relation을 reference하는 foreign key다.

Entity set이 primary-key attribute 하나와 multivalued attribute 하나만 가진 특수한 경우에는 entity set에서 나온 relation을 drop하고 multivalued attribute relation만 남길 수 있다. 원문의 time_slot이 그런 예다.

time_slot(time_slot_id, day, start_time, end_time)

단, 이런 optimization은 foreign key 표현에 영향을 줄 수 있다. Entity set 자체에서 나온 단일 time_slot_id relation을 drop하면, sec_time_slot.time_slot_id가 참조할 “time slot id만 unique하게 보장하는 relation”이 사라질 수 있기 때문이다.

6.7.3 Representation of Weak Entity Sets

Weak entity set A가 attribute a1, ..., am을 가지고 strong entity set B에 의존하며, B의 primary key가 b1, ..., bn이면 relation schema는 다음 attribute를 가진다.

{a1, a2, ..., am} union {b1, b2, ..., bn}

Weak entity set에서 유도된 relation schema의 primary key는 owner의 primary key와 weak entity discriminator의 조합이다. 또한 owner relation을 참조하는 foreign-key constraint가 필요하다.

Section 예시는 다음처럼 변환된다.

section(course_id, sec_id, semester, year)

여기서 primary key는 {course_id, sec_id, semester, year}이고, course_id는 course(course_id)를 reference하는 foreign key다. Course를 삭제할 때 관련 section을 자동 삭제하려면 foreign key에 on delete cascade를 둘 수도 있지만, 이는 E-R diagram 자체보다 relational constraint 설계의 선택이다.

6.7.4 Representation of Relationship Sets

Relationship set R은 참여 entity set들의 primary key attribute와 relationship의 descriptive attribute를 합쳐 relation schema로 만든다.

R(
  primary keys of participating entity sets,
  descriptive attributes of R
)

예를 들어 advisor는 instructor(ID)와 student(ID)를 연결하지만 attribute 이름이 둘 다 ID라서 role이 드러나도록 i_ID, s_ID처럼 rename한다. Student가 최대 한 advisor를 갖는 many-to-one relationship이면 primary key는 s_ID다.

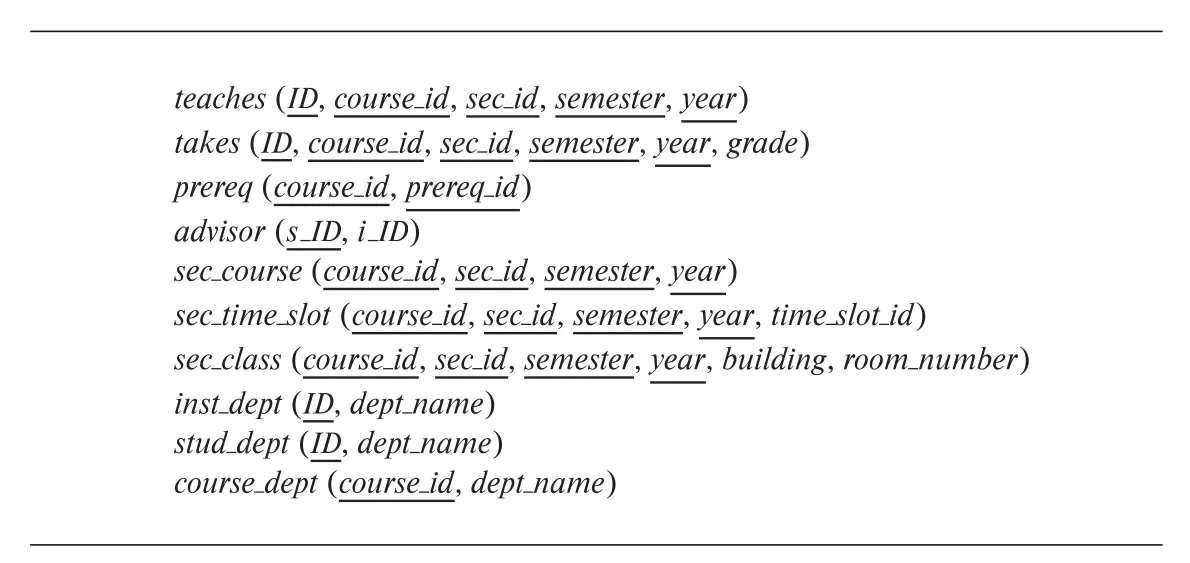

Figure 6.17은 Figure 6.15의 relationship set에서 유도된 relation schema들을 보여 준다. prereq(course_id, prereq_id)처럼 같은 entity set이 서로 다른 role로 참여하는 경우 role indicator가 attribute 이름으로 사용된다.

Figure 6.17 · PDF p. 298 · E-R relationship set에서 유도된 relation schemas

Relationship set에서 유도된 relation에는 참여 entity set relation을 참조하는 foreign key가 생긴다. 예를 들어 takes는 student와 section을 reference하고, teaches는 instructor와 section을 reference한다. Figure 6.17에는 foreign key가 표시되지 않지만, 실제 relational design에서는 이런 referential constraint가 함께 따라와야 한다.

6.7.5 Redundancy of Schemas

Weak entity set과 identifying strong entity set을 연결하는 identifying relationship schema는 redundant하다. 예를 들어 section의 primary key가 이미 {course_id, sec_id, semester, year}이고, sec_course relationship schema도 같은 attribute 조합을 가진다면 sec_course relation은 section relation에 이미 들어 있는 정보를 반복한다.

따라서 weak entity set과 owner를 연결하는 identifying relationship set에서 나온 schema는 relational database design에 둘 필요가 없다.

6.7.6 Combination of Schemas

Many-to-one relationship set AB가 entity set A에서 B로 향하고, A의 participation이 total이면 A schema와 AB schema를 합칠 수 있다. Relationship set schema를 별도로 두지 않고, B의 key를 A relation의 foreign key attribute로 넣는 방식이다.

이 결합 규칙이 앞에서 제거했던 dept_name, building, room_number, time_slot_id 같은 attribute를 relational schema에 다시 등장시킨다. 차이는 conceptual design에서는 relationship으로 명시했고, relational implementation에서는 many-to-one total participation을 이용해 foreign key로 병합했다는 점이다.

One-to-one relationship은 어느 한쪽 entity set schema와도 결합할 수 있다. Participation이 partial이어도 null을 사용하면 결합할 수 있지만, null이 많아지고 constraint 의미가 흐려질 수 있다.

Relationship schema를 merge할 때는 foreign-key constraint도 조정해야 한다. Merge 대상 entity set을 reference하던 foreign key는 implicit하게 사라지고, 나머지 participating entity set을 reference하는 foreign key는 combined schema에 추가된다.

6.8 Extended E-R Features

기본 E-R concept만으로도 많은 database feature를 모델링할 수 있지만, 일부 구조는 확장 기능을 쓰면 더 자연스럽다. 이 절은 specialization, generalization, higher-level entity set, lower-level entity set, attribute inheritance, aggregation을 다룬다.

원문은 사람을 person(ID, name, street, city) entity set으로 두고, 이 person이 student, employee, instructor, secretary 등으로 세분화되는 university 예시를 사용한다.

6.8.1 Specialization

specialization은 하나의 entity set 안에서 서로 구별되는 subgroup을 만드는 top-down design process다. 어떤 subgroup은 전체 entity set이 공유하지 않는 attribute를 가지거나, 특정 relationship에만 참여할 수 있다.

예를 들어 person entity set을 employee와 student로 specialize할 수 있다. Employee는 salary attribute를 더 가질 수 있고, student는 tot_cred attribute를 더 가질 수 있다. 어떤 person은 employee일 수도, student일 수도, 둘 다일 수도, 둘 다 아닐 수도 있다.

Specialization은 반복 적용될 수 있다. Student는 다시 graduate와 undergraduate로 나뉠 수 있고, employee는 instructor와 secretary로 나뉠 수 있다. Graduate student는 office_number, undergraduate student는 residential_college, instructor는 rank, secretary는 hours_per_week 같은 고유 attribute를 가질 수 있다.

E-R diagram에서 specialization은 hollow arrowhead가 상위 entity set을 향하는 ISA relationship으로 표시된다. ISA는 “is a”를 뜻한다. 예를 들어 instructor is an employee다.

Specialization에는 두 가지 중요한 분류가 있다.

person -> student/employee는 overlapping일 수 있다. 한 사람이 student이면서 employee일 수 있기 때문이다. 반면 employee -> instructor/secretary는 대학이 한 employee를 둘 중 하나로만 분류한다면 disjoint specialization이 된다.

Figure 6.18은 person, employee, student, instructor, secretary 사이의 specialization/generalization hierarchy를 보여 준다. 이 그림의 hollow arrow는 lower-level entity set이 higher-level entity set의 특수한 경우임을 나타낸다.

Figure 6.18 · PDF p. 302 · person에서 employee, student, instructor, secretary로 이어지는 ISA hierarchy

6.8.2 Generalization

generalization은 여러 lower-level entity set의 공통점을 찾아 higher-level entity set으로 합치는 bottom-up design process다. 예를 들어 처음에 instructor(instructor_id, instructor_name, instructor_salary, rank)와 secretary(secretary_id, secretary_name, secretary_salary, hours_per_week)를 따로 발견했다면, identifier, name, salary라는 공통 attribute를 employee higher-level entity set으로 끌어올릴 수 있다.

Specialization과 generalization은 E-R diagram 결과만 보면 거의 같은 구조다. 차이는 출발점이다.

Generalization은 shared attribute를 반복하지 않게 해 representation을 경제적으로 만든다. Lower-level entity set들이 같은 attribute와 relationship에 참여한다면, 이를 higher-level entity set으로 올리는 것이 설계를 더 명확하게 한다.

6.8.3 Attribute Inheritance

Specialization/generalization hierarchy의 핵심 성질은 attribute inheritance다. Lower-level entity set은 higher-level entity set의 attribute를 상속한다. 예를 들어 student와 employee는 person의 ID, name, street, city를 상속한다. Student는 여기에 tot_cred를 더 갖고, employee는 salary를 더 갖는다.

Inheritance는 여러 tier를 따라 내려간다. instructor와 secretary는 employee의 subclass이므로 employee.salary를 상속하고, 동시에 person의 ID, name, street, city도 상속한다.

Relationship participation도 상속된다. 만약 person이 person_dept relationship으로 department에 참여한다면, student, employee, instructor, secretary도 implicit하게 그 relationship에 참여할 수 있다. 이는 attribute inheritance와 같은 방식으로 lower-level entity set에 적용된다.

Hierarchy와 lattice도 구분해야 한다.

6.8.4 Constraints on Specializations

Specialization/generalization에는 disjoint/overlapping 외에도 completeness constraint가 있다. Completeness constraint는 higher-level entity가 적어도 하나의 lower-level entity set에 반드시 속해야 하는지를 나타낸다.

Partial specialization이 default다. person을 student 또는 employee로 specialize할 때, 대학이 student도 employee도 아닌 person을 저장할 필요가 없다면 total이다. 반대로 방문자, 졸업생, 외부 관계자처럼 student/employee가 아닌 person도 저장해야 한다면 partial이다.

Disjointness와 completeness는 독립적이다. 따라서 specialization은 partial-overlapping, partial-disjoint, total-overlapping, total-disjoint 네 조합을 모두 가질 수 있다.

이 constraint는 insertion/deletion requirement로도 이어진다. Total completeness가 있으면 higher-level entity를 insert할 때 lower-level entity set 중 적어도 하나에도 insert해야 한다. Higher-level entity를 delete하면 연결된 lower-level entity들도 함께 delete해야 한다.

6.8.5 Aggregation

기본 E-R model의 한계 중 하나는 relationship 사이의 relationship을 직접 표현하지 못한다는 점이다. aggregation은 relationship set을 higher-level entity처럼 취급해 이 문제를 해결하는 abstraction이다.

예를 들어 proj_guide(instructor, student, project) relationship은 “어떤 instructor가 어떤 project에서 어떤 student를 guide하는가”를 나타낸다. 이제 각 guide 조합에 대해 monthly evaluation report를 제출해야 한다고 하자. evaluation을 entity로 모델링하면, evaluation이 특정 (student, project, instructor) 조합에 대한 것임을 표현해야 한다.

기본 E-R construct만 사용하면 Figure 6.19처럼 proj_guide와 별개로 eval_for(instructor, student, project, evaluation) quaternary relationship을 만들 수 있다. 하지만 이 구조는 redundant하다. eval_for에 들어간 instructor/student/project 조합은 반드시 proj_guide에도 있어야 하므로 같은 조합을 두 relationship에서 반복하게 된다.

Figure 6.19 · PDF p. 305 · aggregation 없이 evaluation을 모델링할 때 생기는 redundant relationship

Aggregation을 사용하면 proj_guide relationship set 자체를 higher-level entity set처럼 보고, evaluation과 binary relationship eval_for로 연결할 수 있다. 즉 evaluation은 instructor, student, project 각각에 따로 연결되는 것이 아니라, 이미 의미 있는 relationship instance인 proj_guide에 연결된다.

Figure 6.20은 aggregation으로 같은 상황을 더 정확하게 표현한 E-R diagram이다. 사각형으로 둘러싼 proj_guide aggregation이 entity처럼 eval_for relationship에 참여한다.

Figure 6.20 · PDF p. 306 · relationship set을 higher-level entity처럼 다루는 aggregation

Evaluation을 proj_guide의 multivalued composite attribute로 둘 수도 있지만, evaluation report가 secretary나 scholarship payment 같은 다른 entity와도 관련된다면 attribute가 아니라 entity로 두는 편이 맞다. Aggregation은 바로 이런 “relationship instance 자체가 다시 다른 object와 관계를 맺는” 상황을 모델링한다.

6.8.6 Reduction to Relation Schemas

Extended E-R feature도 relational schema로 변환할 수 있다.

Generalization을 relational schema로 표현하는 대표 방법은 두 가지다.

Method 1은 다음처럼 상위 relation과 하위 relation을 모두 만든다.

person(ID, name, street, city)
employee(ID, salary)
student(ID, tot_cred)

employee.ID와 student.ID는 각각 person.ID를 reference하는 foreign key다. 이 방식은 한 person이 student이면서 employee인 overlapping case도 자연스럽게 표현한다.

Method 2는 generalization이 disjoint이고 complete일 때만 상위 relation을 만들지 않고 하위 relation에 상위 attribute를 모두 포함한다.

employee(ID, name, street, city, salary)
student(ID, name, street, city, tot_cred)

하지만 이 방식은 relationship이 person을 reference해야 할 때 참조할 단일 relation이 없다는 문제가 있다. Overlapping이면 같은 person의 name, street, city가 employee와 student relation에 중복 저장될 수 있고, partial이면 student도 employee도 아닌 person을 표현할 relation이 필요하다. 이런 문제를 피하려다 보면 결국 method 1로 돌아가게 된다.

Aggregation을 relation schema로 변환할 때는 aggregation을 일반 entity set처럼 다룬다. Aggregation의 primary key는 defining relationship set의 primary key다. 별도 relation으로 aggregation 자체를 새로 만들 필요는 없고, defining relationship에서 만들어진 relation을 사용한다. Aggregation과 다른 entity set 사이의 relationship relation에는 aggregation의 key와 상대 entity set의 key, 그리고 relationship descriptive attribute가 들어간다.

6.9 Entity-Relationship Design Issues

entity set과 relationship set의 경계는 수학적으로 완전히 고정되어 있지 않다. 같은 현실을 여러 방식으로 모델링할 수 있고, 어떤 방식이 좋은지는 enterprise semantics와 나중에 표현해야 할 fact에 따라 달라진다.

6.9.1 Common Mistakes in E-R Diagrams

E-R design에서 흔한 첫 번째 실수는 다른 entity set의 primary key를 attribute로 들고 와 relationship을 implicit하게 만드는 것이다. 예를 들어 student entity set에 dept_name을 attribute로 넣는 것은 잘못된 E-R design이다. Relational schema에서는 student.dept_name이 있을 수 있지만, conceptual E-R design에서는 student와 department 사이의 stud_dept relationship으로 표현해야 한다.

두 번째 실수는 relationship set의 attribute로 참여 entity set의 primary key를 다시 적는 것이다. 예를 들어 advisor relationship에 student.ID와 instructor.ID를 attribute로 붙이면 안 된다. Participating entity의 primary key는 relationship set에 이미 implicit하게 들어 있다. 나중에 relational schema로 변환하면 key attribute가 나타나지만, E-R diagram의 relationship attribute로 반복하지 않는다.

세 번째 실수는 실제로 여러 값을 가져야 하는 상황을 single-valued relationship attribute로 모델링하는 것이다. 예를 들어 학생이 section에서 여러 assignment mark를 받는다면 takes relationship에 assignment, marks라는 single-valued attributes를 붙이는 것은 틀릴 수 있다. Relationship instance는 participating entities로 unique하게 식별되므로, 같은 student-section pair에 assignment mark를 여러 개 저장할 수 없기 때문이다.

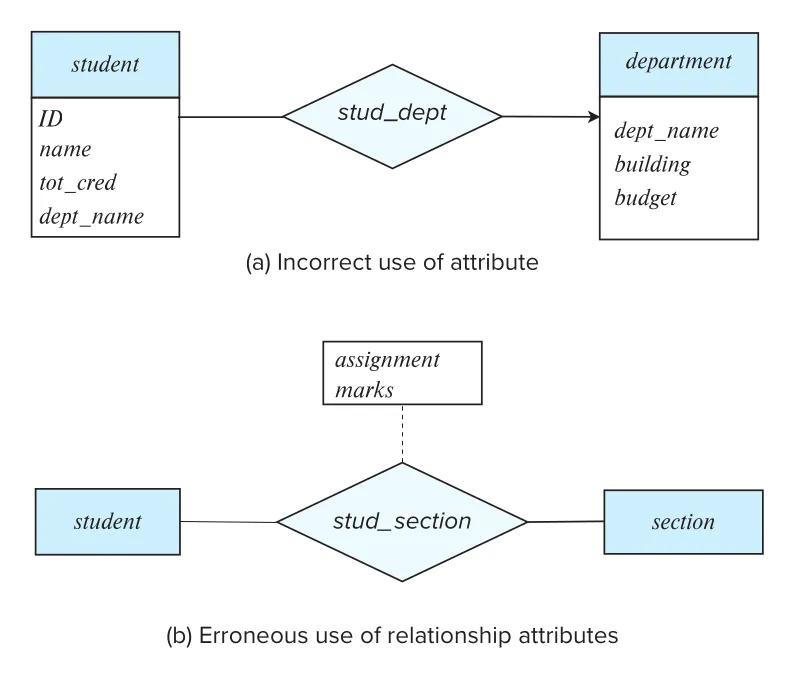

Figure 6.21은 이런 오류들을 보여 준다. (a)는 student.dept_name으로 department relationship을 implicit하게 만든 오류이고, (b)는 assignment marks를 relationship의 single-valued attributes로 넣은 오류다.

Figure 6.21 · PDF p. 309 · primary key attribute 중복과 single-valued relationship attribute 사용 오류

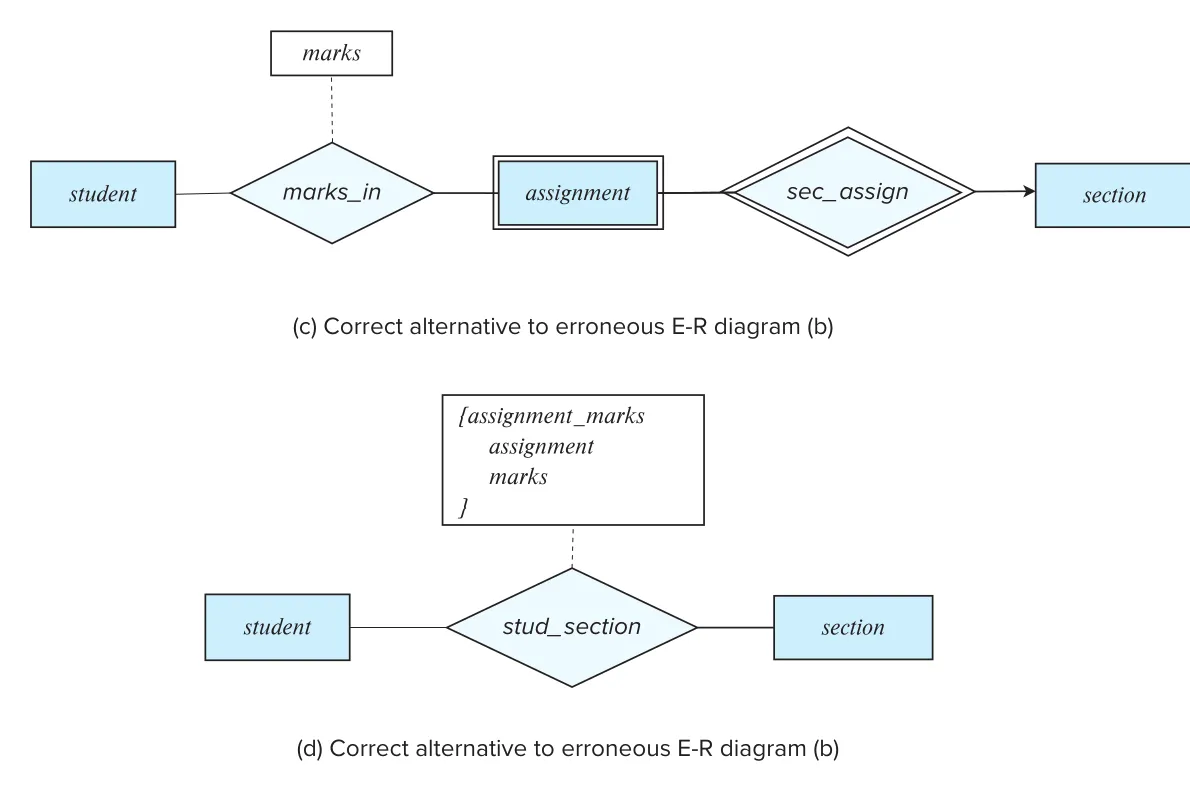

Figure 6.22는 Figure 6.21(b)의 올바른 대안을 보여 준다. 하나는 assignment를 section에 의존하는 weak entity로 만들고 marks_in relationship에 marks를 붙이는 방식이다. 다른 하나는 takes에 multivalued composite attribute {assignment_marks(assignment, marks)}를 붙이는 방식이다. Assignment의 deadline, maximum marks 같은 추가 정보를 저장해야 한다면 weak entity 방식이 더 적합하다.

Figure 6.22 · PDF p. 310 · assignment marks를 표현하는 올바른 E-R 대안

큰 E-R diagram은 여러 조각으로 나눌 수 있다. 이때 entity set이 여러 페이지에 반복될 수 있지만, attribute 목록은 첫 등장에만 표시하는 것이 좋다. 같은 entity set의 attribute가 여러 곳에 반복되면 서로 다른 version이 생겨 inconsistency가 발생할 수 있다.

6.9.2 Use of Entity Sets versus Attributes

어떤 개념을 attribute로 둘지 entity set으로 둘지는 semantics에 따라 결정된다. instructor.phone_number를 단순 attribute로 두면 instructor마다 정확히 하나의 phone number가 있다고 가정하게 된다. Multivalued attribute로 두면 여러 phone number를 표현할 수는 있지만, phone 자체에 대한 추가 정보를 다루기는 어렵다.

Figure 6.23은 phone을 instructor의 attribute로 두는 방식과, phone(phone_number, location) entity set으로 분리하고 inst_phone relationship으로 연결하는 방식을 비교한다.

Figure 6.23 · PDF p. 311 · phone을 attribute로 둘지 entity set으로 둘지의 설계 대안

Phone을 entity로 만들면 phone의 location, type, shared users 같은 추가 정보를 모델링할 수 있다. 반면 instructor의 name을 entity로 만드는 것은 보통 부적절하다. Name은 독립적인 object라기보다 instructor의 property이기 때문이다.

판단 기준은 다음처럼 정리할 수 있다.

6.9.3 Use of Entity Sets versus Relationship Sets

어떤 사실을 entity set으로 볼지 relationship set으로 볼지도 항상 명확하지 않다. takes(student, section)는 학생이 section을 수강한다는 action을 간결하게 relationship으로 표현한다. 하지만 registrar office가 각 course-registration record 자체에 여러 추가 정보를 관리한다면 registration을 entity set으로 만드는 편이 나을 수 있다.

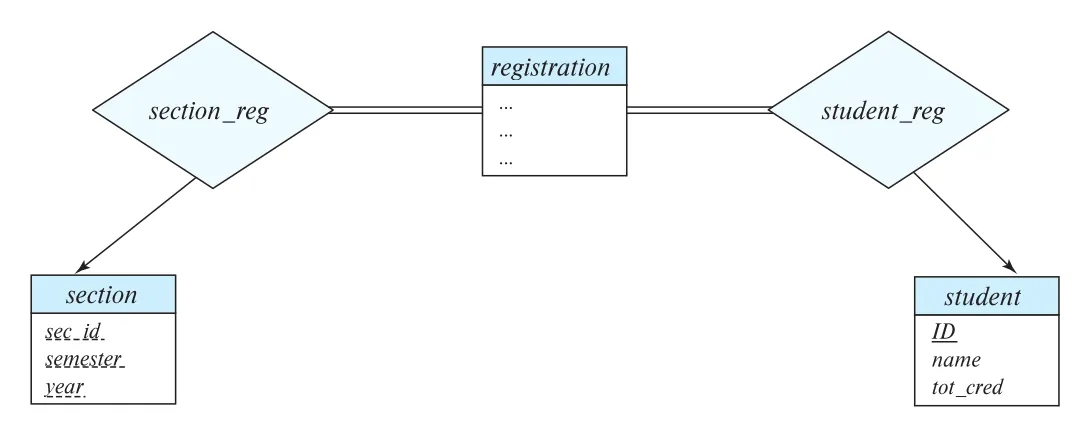

Figure 6.24는 takes relationship을 registration entity set과 section_reg, student_reg 두 relationship으로 대체하는 대안을 보여 준다.

Figure 6.24 · PDF p. 312 · takes relationship을 registration entity set으로 대체한 모델

두 모델 모두 university information을 표현할 수 있다. 하지만 추가 정보가 별로 없다면 takes relationship이 더 compact하고 자연스럽다. 반대로 registration 자체가 identifier, status, payment, audit trail, approval workflow 같은 독립 정보를 갖는다면 entity set으로 승격하는 것이 좋다.

하나의 guideline은 relationship set을 entity들 사이에서 발생하는 action이나 association을 표현하는 데 쓰는 것이다. 그러나 action 자체가 lifecycle과 추가 attribute를 갖는다면 entity set이 될 수 있다.

6.9.4 Binary versus n-ary Relationship Sets

Database relationship은 binary가 많지만, 모든 nonbinary relationship을 binary로 쪼개는 것이 좋은 것은 아니다. 어떤 ternary relationship은 여러 binary relationship으로 바꿔도 의미가 보존되지만, 어떤 경우는 중요한 association이 사라진다.

부모 관계 예시에서는 child, mother, father를 한 ternary relationship으로 두는 것보다 mother(child, mother)와 father(child, father) 두 binary relationship으로 나누는 것이 더 나을 수 있다. Father를 모르는 경우에도 mother 정보는 저장할 수 있기 때문이다. Ternary relationship을 쓰면 unknown father 때문에 null이 필요할 수 있다.

형식적으로 n-ary relationship은 항상 entity set 하나와 여러 binary relationship으로 변환할 수 있다. Ternary relationship R(A, B, C)를 entity set E로 바꾸고, E에서 A, B, C로 향하는 many-to-one relationship RA, RB, RC를 만든다. R의 descriptive attribute는 E의 attribute가 된다.

Figure 6.25는 ternary relationship을 새 entity set과 세 binary relationship으로 바꾸는 일반 변환을 보여 준다.

Figure 6.25 · PDF p. 313 · ternary relationship과 세 binary relationship 표현의 비교

하지만 이 변환은 항상 바람직하지 않다.

proj_guide(instructor, student, project)를 단순히 instructor-project, instructor-student binary relationship으로 나누면 “Katz가 project A에서 Shankar를 지도하고 project B에서 Zhang을 지도한다”는 specific pairing을 잃는다. Katz가 project A, B에 참여하고 Shankar, Zhang을 지도한다는 사실만 남아 cross-combination을 구분할 수 없기 때문이다.

6.10 Alternative Notations for Modeling Data

Database schema design에서는 domain expert와 data modeling expert가 소통해야 하므로 diagram notation이 중요하다. E-R diagram과 UML class diagram이 널리 쓰이지만, E-R notation에는 universal standard가 없다. 책, tool, organization마다 symbol이 다를 수 있다.

6.10.1 Alternative E-R Notations

대표적인 E-R notation 차이는 attribute 표시, relationship 표시, cardinality 표시, generalization 표시에서 나타난다.

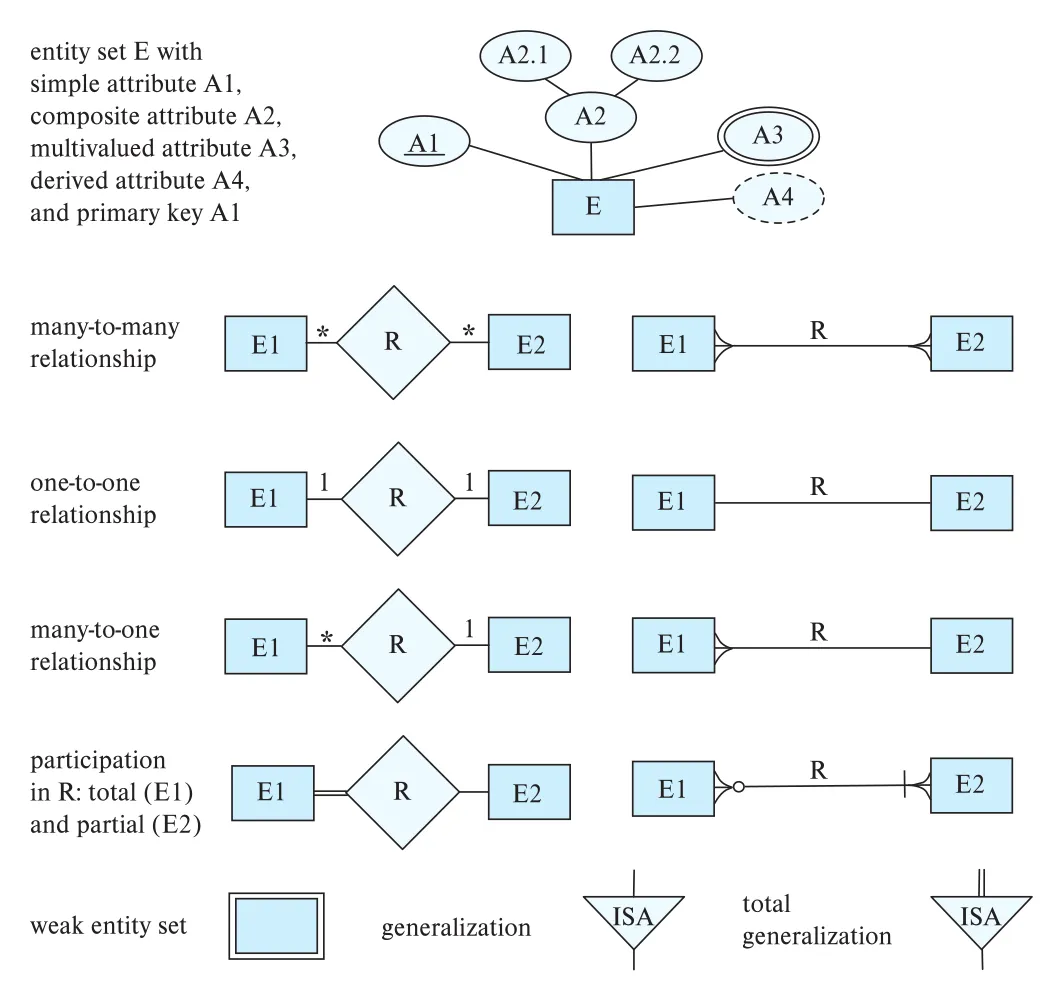

Figure 6.27은 Chen-style oval attribute notation, crow’s-foot notation, triangle generalization 등 여러 alternative E-R notation을 비교한다. 중요한 점은 symbol 자체가 아니라, 해당 notation에서 cardinality와 participation을 어느 쪽 edge에 표시하는지 정확히 읽는 것이다.

Figure 6.27 · PDF p. 316 · attribute, cardinality, participation, generalization에 대한 alternative E-R notations

Crow’s-foot notation에서는 relationship set을 diamond 없이 entity 사이 line으로 표현하는 경우가 많다. 이 방식은 binary relationship에는 간결하지만 nonbinary relationship을 표현하기 어렵다. 또한 total/partial participation 표시가 E-R diagram에서 읽던 위치와 반대로 느껴질 수 있으므로 tool별 의미를 확인해야 한다.

E-R diagram의 entity view와 relational view도 구분해야 한다. Conceptual E-R diagram에서는 instructor entity set에 dept_name을 보이지 않지만, relational schema view에서는 instructor relation에 dept_name foreign key가 나타날 수 있다. Modeling tool이 두 view를 모두 제공할 수 있으며, 둘을 혼동하면 “왜 그림에는 없던 column이 table에는 있나” 같은 혼란이 생긴다.

6.10.2 The Unified Modeling Language UML

UML(Unified Modeling Language)은 software system의 여러 component를 명세하기 위한 표준이다. UML의 일부인 class diagram은 E-R diagram과 비슷하게 data representation을 모델링할 수 있다. UML에는 class diagram 외에도 use case diagram, activity diagram, implementation diagram 등이 있다.

E-R과 UML class diagram은 비슷하지만 관점이 다르다.

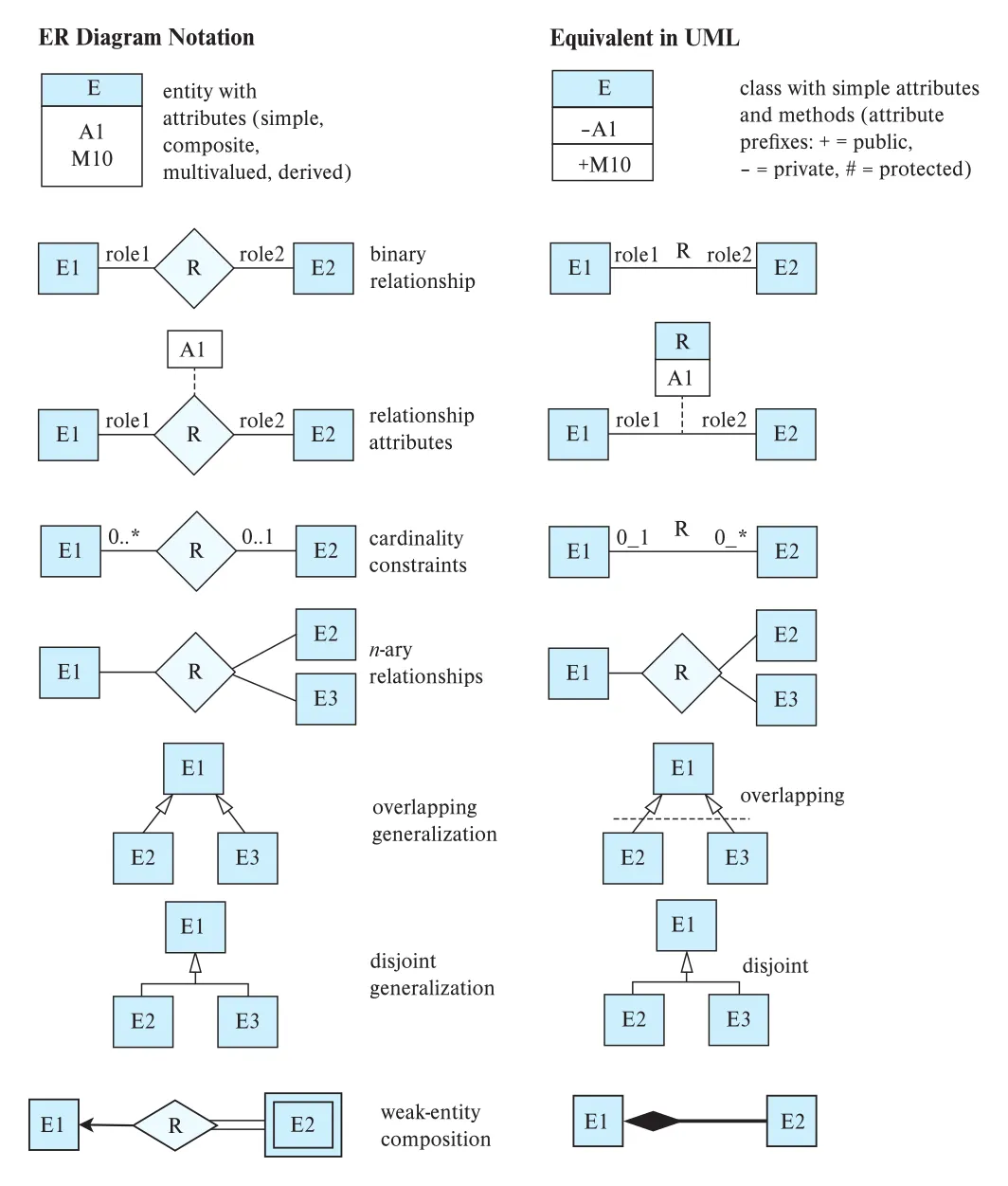

Figure 6.28은 E-R notation과 equivalent UML class diagram notation을 나란히 보여 준다. 특히 UML에서 cardinality constraint의 위치가 E-R diagram과 반대라는 점이 중요하다.

Figure 6.28 · PDF p. 319 · E-R diagram notation과 UML class diagram notation의 대응

UML에서 relationship set은 보통 entity set 사이의 line으로 표현하고, relationship 이름을 line 근처에 쓴다. Relationship attribute가 있으면 relationship name과 attribute를 담은 box를 dotted line으로 association line에 연결할 수 있고, 이 box는 E-R aggregation처럼 다른 relationship에도 참여할 수 있다.

UML은 version 1.3 이후 nonbinary relationship에 E-R과 같은 diamond notation을 지원한다. Binary relationship에도 diamond를 쓸 수 있지만, 일반적으로는 line notation을 많이 사용한다.

UML cardinality도 l..h 형식을 쓰지만 위치를 조심해야 한다. Figure 6.28에서 UML의 0..*가 E2 쪽에 쓰이고 0..1이 E1 쪽에 쓰이면, 각 E2 entity는 최대 하나의 relationship에 참여하고 각 E1 entity는 여러 relationship에 참여할 수 있음을 뜻한다. 이는 E-R notation의 constraint 위치와 반대로 읽힌다.

UML의 composition은 작은 shaded diamond로 표현되며, 한 class가 다른 class에 existence dependent임을 나타낸다. 이는 E-R의 weak entity set과 대략 대응한다. UML에서 hollow diamond로 표시하는 aggregation은 containment는 있지만 독립 존재가 가능한 variant다.

6.11 Other Aspects of Database Design

이 장은 schema design을 중심으로 설명하지만, database design은 schema만 정한다고 끝나지 않는다. 실제 enterprise application에서는 functionality, authorization, data flow, workflow, schema evolution까지 함께 고려해야 한다.

6.11.1 Functional Requirements

Enterprise application은 data를 저장하는 것뿐 아니라 query, update, delete, report, registration, payment 같은 functionality를 지원해야 한다. Conceptual schema가 data requirement를 만족하는지뿐 아니라, 사용자가 수행할 transaction과 interface가 자연스럽게 지원되는지도 검토해야 한다.

Authorization도 design의 일부다. 어떤 user가 어떤 data를 볼 수 있고 어떤 transaction을 수행할 수 있는지는 DBMS authorization feature로 제어할 수도 있고, application-level function/interface 권한으로 제어할 수도 있다. Schema는 이런 authorization policy를 지나치게 어렵게 만들지 않아야 한다.

6.11.2 Data Flow, Workflow

Database application은 더 큰 enterprise process의 일부인 경우가 많다. workflow는 data와 task가 결합된 business process를 뜻한다. 예를 들어 travel-expense report는 employee가 작성하고, manager approval을 거쳐 accounting system으로 넘어가는 흐름을 가진다.

Workflow는 database와 계속 상호작용한다. 사용자가 task를 수행하는 동안 query와 update가 발생하고, database는 workflow 자체의 상태, task 목록, routing rule도 저장할 수 있다. 따라서 database design은 data semantics뿐 아니라 그 data가 어떤 business process에서 어떻게 움직이는지도 고려해야 한다.

6.11.3 Schema Evolution

Database design은 one-time activity가 아니다. Organization의 요구가 변하면 저장해야 할 data와 constraint도 변한다. Schema 변경은 conceptual, logical, physical level 모두에서 발생할 수 있고, application query/update/security/interface에 광범위한 영향을 준다.

좋은 design은 “영구적인 fundamental constraint”와 “정책 변화 가능성이 있는 constraint”를 구분한다. 예를 들어 instructor ID가 instructor를 unique하게 식별한다는 것은 fundamental에 가깝다. 반면 instructor가 하나의 department에만 속한다는 policy는 joint appointment가 허용되면 바뀔 수 있다.

따라서 현재 정책만 보고 schema를 너무 좁게 고정하면 나중에 큰 migration이 필요할 수 있다. 변화 가능성이 합리적으로 예상된다면 relationship을 명시적으로 두거나 extension point를 남겨 schema evolution 비용을 줄이는 것이 좋다.

6.12 Summary

Chapter 6의 핵심은 database design을 table 작성이 아니라 enterprise modeling으로 보는 것이다. E-R data model은 entity, relationship, attribute, key, cardinality, participation, weak entity, specialization/generalization, aggregation을 사용해 conceptual schema를 표현한다.

이 장의 주요 용어를 설계 질문 중심으로 다시 정리하면 다음과 같다.

좋은 E-R design은 simple and compact model과 precise but complex model 사이에서 균형을 잡는다. Phone을 attribute로 둘지 entity로 둘지, takes를 relationship으로 둘지 registration entity로 승격할지, ternary relationship을 유지할지 binary relationship으로 분해할지는 모두 enterprise semantics에 따라 달라진다.

Practice exercise 범위는 이 장의 핵심이 어디에 있는지 잘 보여 준다. Car insurance, marks/exams, sports statistics, hospital, online bookstore, vehicle sales, package delivery, airline 같은 문제는 모두 “entity/relationship/attribute 선택, weak entity, ternary relationship, generalization-specialization, relational schema 변환, constraint 목록 작성”을 반복 훈련하게 한다. Figure 6.29와 Figure 6.30은 이 연습문제 설명용 figure라 최종 정리본에는 포함하지 않았다.

연결 관계

Chapter 6는 Chapter 2의 relational model과 Chapter 3-5의 SQL 사용을 거꾸로 거슬러 올라간다. 이전 장들이 이미 만들어진 relation schema를 어떻게 query/update하는지 다뤘다면, 이 장은 그 relation schema가 어디서 나와야 하는지 설명한다.

Chapter 4의 foreign key, referential integrity, not null, primary key constraint는 Chapter 6의 E-R cardinality, participation, weak entity, relationship 변환 결과로 나타난다. 예를 들어 total participation은 SQL에서 not null, foreign key, 때로는 assertion/check constraint로 표현되어야 한다.

Chapter 7은 Chapter 6의 결과물을 검증한다. E-R design을 relational schema로 변환한 뒤에도 redundancy와 anomaly가 남을 수 있으므로, Chapter 7의 functional dependency, normalization, decomposition, BCNF, 3NF가 필요하다. 특히 이 장에서 nonbinary relationship의 ambiguous constraint를 피하기 위해 언급한 functional dependency가 Chapter 7의 중심 주제다.

Chapter 8의 object-oriented/complex data model과도 연결된다. E-R의 composite/multivalued/derived attribute, specialization/generalization, UML class diagram은 object modeling과 자연스럽게 이어진다.

Chapter 13-14의 file organization, index structure는 physical-design phase에 해당한다. 이 장의 conceptual/logical design이 “무엇을 어떻게 의미 있게 저장할지”라면, 이후 storage chapter는 “그 schema를 물리적으로 어떻게 빠르게 저장하고 접근할지”를 다룬다.

오해하기 쉬운 내용

• E-R diagram의 entity set은 relation schema와 비슷해 보이지만 동일하지 않다. Conceptual E-R에서는 dept_name을 instructor attribute로 두지 않고 relationship으로 표현해도, relational schema 변환 후에는 instructor.dept_name foreign key가 다시 생길 수 있다.
• 다른 entity set의 primary key를 attribute로 복사해 relationship을 암시하면 안 된다. E-R design에서는 relationship을 explicit하게 표현해야 cardinality와 participation constraint를 함께 표현할 수 있다.
• Relationship set의 descriptive attribute와 participating entity의 primary key를 혼동하면 안 된다. Participating entity key는 relationship에 implicit하게 포함된다.
• multivalued attribute를 single-valued relationship attribute처럼 붙이면 같은 entity 조합에 여러 값을 저장하지 못한다.
• weak entity set은 단순히 key attribute가 부족한 entity set이 아니라, identifying entity에 existence dependent인 entity set이다.
• 0..*와 1..1 cardinality limit은 relationship의 “many side 이름”이 아니라 각 entity가 relationship에 참여할 수 있는 횟수로 읽어야 한다.
• 모든 ternary relationship을 binary relationship으로 쪼갤 수는 있지만, 의미와 constraint를 보존하지 못할 수 있다.
• Specialization/generalization에서 disjoint/overlapping과 total/partial은 독립된 constraint다.
• Aggregation은 단순 grouping 장식이 아니라, relationship set 자체가 다른 relationship에 참여해야 할 때 쓰는 abstraction이다.
• UML cardinality constraint의 위치는 이 책의 E-R notation과 반대로 읽히는 경우가 있으므로 notation별 규칙을 확인해야 한다.

면접 질문

1. Database design에서 conceptual-design, logical-design, physical-design의 차이를 설명해 보라.
2. entity, entity set, extension of entity set의 차이는 무엇인가?
3. relationship set을 mathematical relation으로 정의하면 어떤 의미가 생기는가?
4. Recursive relationship set에서 role indicator가 필요한 이유를 prereq 예시로 설명해 보라.
5. descriptive attribute가 entity attribute가 아니라 relationship attribute가 되어야 하는 경우를 예로 들어 보라.
6. composite attribute, multivalued attribute, derived attribute를 relational schema로 변환하는 규칙을 설명해 보라.
7. one-to-many, many-to-one, many-to-many cardinality가 relationship set의 primary key 선택에 어떤 영향을 주는가?
8. total participation과 partial participation은 SQL constraint로 어떻게 표현될 수 있는가?
9. weak entity set, discriminator attribute, identifying relationship의 관계를 section 예시로 설명해 보라.
10. E-R design에서 redundant attribute를 제거했다가 relational schema 변환에서 foreign key로 다시 나타나는 이유는 무엇인가?
11. Strong entity set, weak entity set, relationship set을 relation schema로 변환하는 기본 규칙을 설명해 보라.
12. Weak entity set의 identifying relationship schema가 redundant한 이유는 무엇인가?
13. Many-to-one relationship schema를 entity schema와 combine할 수 있는 조건은 무엇인가?
14. specialization과 generalization의 차이를 top-down/bottom-up 관점에서 설명해 보라.
15. attribute inheritance와 relationship participation inheritance는 무엇인가?
16. disjoint specialization, overlapping specialization, total specialization, partial specialization의 차이를 설명해 보라.
17. aggregation이 필요한 상황을 proj_guide와 evaluation 예시로 설명해 보라.
18. 어떤 정보를 attribute로 둘지 entity set으로 둘지 판단하는 기준은 무엇인가?
19. takes relationship을 registration entity set으로 바꾸는 것이 적합한 상황은 언제인가?
20. Ternary relationship을 binary relationships로 분해할 때 잃을 수 있는 의미와 constraint는 무엇인가?
21. E-R diagram과 UML class diagram의 차이, 특히 cardinality notation 차이를 설명해 보라.
22. Schema evolution을 고려한 설계가 필요한 이유를 instructor-department policy 변화 예시로 설명해 보라.
